În acest articol trebuie să ne dăm seama care este supapa cu 3 căi și în ce scop poate fi folosită în sistemele sanitare moderne. În plus, ne vom familiariza cu problemele tipice ale acestor macarale privind încălzirea în casele vechiului stoc și vom afla ce pot fi înlocuite cu acestea atunci când se repară conducta de alimentare a radiatorului.

Ce este

Ventilul cu 3 căi este destul de previzibil diferit de o supapă obișnuită prin prezența a două, dar nu și a trei concluzii.

În acest caz, concluziile pot fi foarte diferite:

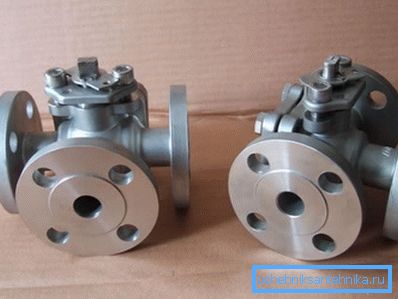

• Filet (ambreiaj);
• flanșă;
• Collet (strângere rapidă);
• În cele din urmă, concluzia poate și reprezintă o gaură de drenaj pentru evacuarea mediului de lucru.

Funcționalitatea produsului este, de asemenea, destul de evidentă: vă permite să configurați sistemul de inginerie cu cea mai mare varietate de direcții de mișcare a mediului de lucru. În funcție de poziția macaralei în carcasa ei, se poate crea un jumper între două sau trei ramuri. Desigur, acest tip de supape le permite de asemenea să le blocheze complet.

tipuri

Robinetele de acest tip, găsite în vânzare în timpul nostru, pot fi împărțite în două categorii principale, în funcție de dispozitivul lor.

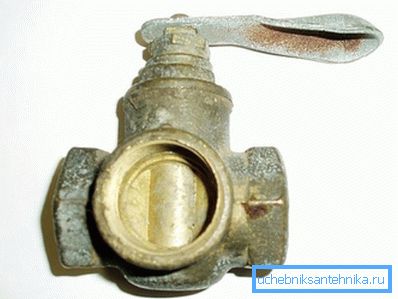

plută

Reglarea macaralei se realizează prin schimbarea poziției plută cu slotul figurat în ea.

Produsele pot varia:

• Metoda de etanșare a plutei și a tijei. Există trei opțiuni:

Utile: robinetele cu trei căi pentru încălzire în case construite în anii 60-70 ai secolului trecut sunt sigilate exclusiv cu o glandă. Dezvoltarea sa este cauza scurgerilor constante ale stocului la orice întoarcere a plutei.

• Prezența sau absența mânerului. În cel de-al doilea caz, plută este rotită cu o cheie fixă ​​sau cu chei de gaz.
• Corp material și plută. Pentru fabricarea lor se utilizează metale cu frecare redusă - alamă și fontă.

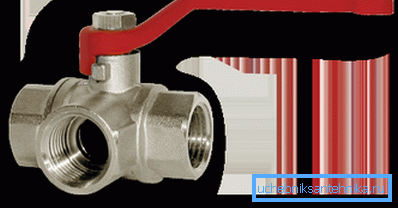

minge

Sharovy 3kh este o evoluție evolutivă a modelului anterior:

1. Plută a obținut forma unei mingi obișnuite, cu o fantă în formă și o suprafață cu cea mai înaltă calitate a procesării, care garantează un efort minim de întoarcere.
2. Rezistenta este asigurata de scaunele Teflon sau PTFE - materiale cu un coeficient minim de frecare.
3. Tija este sigilată cu o garnitură de etanșare - cauciuc sau polimer.

Care este rezultatul?

• Resursa macaralei nu este mai mică de 500 de operațiuni (mai des - 2000 și mai mult).
• Repararea și întreținerea sunt reduse la o strângere strânsă a piuliței, apăsând etanșarea tijei.
• Forța de comutare a macaralei este mult mai mică decât cea a macaralelor de plută.

Apropo: este proporțional cu diametrul nominal al macaralei. În cazul dimensiunilor mari, cutia de viteze cu transmisie manuală sau servomotoare poate fi utilizată pentru comutare.

Prețul macaralelor cu trei căi de ambele tipuri variază ușor, ceea ce face ca produsele de plută mai capricioase și greu de întreținut, cu o cerere redusă în sistemele de încălzire și alimentare cu apă.

cerere

Unde sunt folosite macaralele cu trei căi? Desigur, suntem interesați în primul rând de utilizarea lor în instalarea de sisteme sanitare cu propriile mâini.

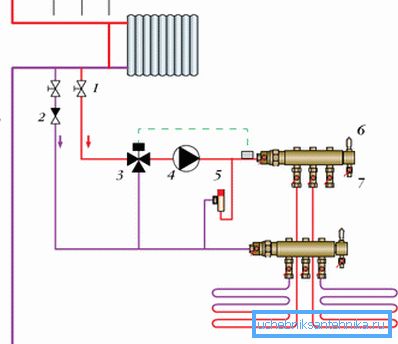

Sisteme de incalzire prin pardoseala, circuite acumulator de caldura

În ambele cazuri, se formează un circuit de încălzire parțial independent, cu propria pompă de circulație. Pentru reglarea temperaturii, se utilizează recircularea parțială a lichidului de răcire retur.

Trei trec se plasează la racordarea alimentării și a jumperilor; Aceasta este cea care vă permite să reglați temperatura amestecului.

Util: pentru a automatiza controlul temperaturii, acesta este adesea furnizat cu un servo servo, care regleaza temperatura in functie de citirile senzorului de temperatura de la distanta.

Instalarea de manometre

Una dintre problemele măsurătorilor mecanice de presiune este lipirea unei săgeți în timpul funcționării pe termen lung sub presiune. Pentru a elibera presiunea fără demontarea dispozitivului, se utilizează o treaptă de trecere: atunci când mânerul este rotit, acesta nu numai că blochează ieșirea de control a liniei, dar, de asemenea, eliberează presiunea deasupra dopului de oprire sau a bilei prin orificiul de scurgere.

Reglarea dispozitivelor de încălzire

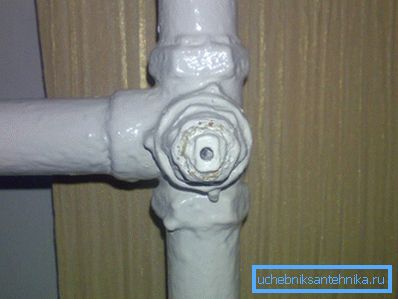

În această calitate, macaralele cu trei treceri au fost folosite în casele lui Hrușciov deja menționate de noi. Acestea au fost instalate la racordul căptușelii inferioare la radiator și jumperi.

Această macara are patru poziții de lucru:

1. Toată apa trece prin radiator cu jumperul blocat.
2. Apa trece prin jumper și radiator.
3. Apa trece prin jumper atunci când radiatorul este închis.
4. Jumperul și radiatorul sunt complet blocate, circulația în coloană este blocată.

În plus față de scurgerile perpetuoase ale stocului, ultima poziție a macaralei a creat o mulțime de probleme proprietarilor și vecinilor lor: găsirea vinovatului în absența încălzirii din întregul răscruce a devenit uneori o sarcină non-trivială.

Din moment ce am atins acest design dubios, autorul se va permite să recomande configurația supapelor de pe dispozitivul de încălzire, creând astfel un număr minim de probleme în viitor:

• O supapă cu bilă este montată la racordul inferior la radiator după traversă. Normal, două trec.
• Pe partea superioară a căptușelii - și după mușcătura montată pe căptușeală. Este la vârf - deoarece colectează mai puține nămoluri și resturi care pot afecta reglarea radiatorului.
• Jumperul este realizat fără supape de închidere, dar cu un diametru nominal cu un pas mai mic decât liniile de control ale conductelor de alimentare.

Aceste instrucțiuni de asamblare vor furniza căldură maximă, cu reglarea flexibilă a transferului de căldură și absența unor probleme pentru proprietar și vecini.

concluzie

Sperăm că am reușit să răspundem la toate întrebările care s-au acumulat în cititor. Informații suplimentare despre dispozitiv, tipurile și caracteristicile utilizării macaralelor cu trei căi pot fi găsite în videoclipul din acest articol. Mult noroc!
