Alegem și montează supapa mamă, mama și alte tipuri de

În acest articol vom vorbi despre ceea ce este o macara tată și cum diferă de dispozitive similare cu alte tipuri de elemente de legătură. În plus, considerăm clasificarea macaralelor în funcție de tipul de conexiune, precum și cunoașterea caracteristicilor de funcționare a acestor dispozitive.

Clasificarea conexiunilor cu filet rapid

Nu știi cum se întâmplă ca tatăl băiatului 1 2 să se diferențieze de dispozitivul similar cu mama-mamă? Pentru a da un răspuns exhaustiv la această întrebare, luăm în considerare caracteristicile conexiunilor filetate utilizate în asamblarea sistemelor de conducte.

Pentru a conecta conducta la fiting, este necesar ca, pe de o parte, fitingul să fie elementul de legătură și, pe de altă parte, cuplajul. Astfel, piesa de fixare este înșurubată în cuplaj, ca urmare a obținerii rezistenței de fixare cerute.

Desigur, pentru ca metoda descrisă de fixare să fie aplicată în condiții reale, elementul de cuplare sub forma unui cuplaj trebuie să fie echipat cu un filet interior, iar fitingul trebuie să fie exterior.

În mod tradițional, "mama" se numește elementul de legătură, realizat sub forma unui cuplaj de legătură. Astfel, "tatăl" este un element de legătură, realizat sub forma unui sufoc.

Important: Diagramele de conexiuni care funcționează cu utilizarea "mamei" și "tatălui" sunt utilizate în mod obișnuit în construcția conductelor cu diametre transversale mici și medii. Instalarea sistemelor de conducte mari cu un diametru al secțiunii transversale mai mare de 50 mm se realizează de obicei utilizând o flanșă mai puternică sau o îmbinare sudată.

Deci, am decis asupra principalelor tipuri de racorduri filetate utilizate în construcția conductelor, înapoi la luarea în considerare a supapelor.

Conectori filetate pe supape

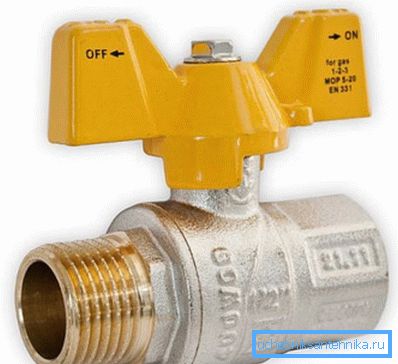

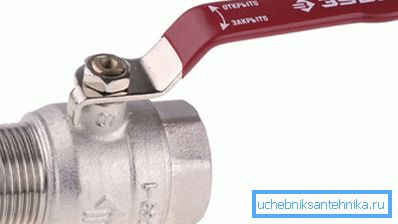

• Crane 1 2 tata mama, ce caracterizeaza designul sau?

Pe corpul dispozitivului, în afară de tija cu volant, putem vedea două duze situate pe aceeași axă. Pe de o parte, duza se termină cu un cuplaj cu filet interior, al cărui diametru este de 1/2 (12,7 mm).

Pe de altă parte, țevile se termină cu o duză filetată cu filet.

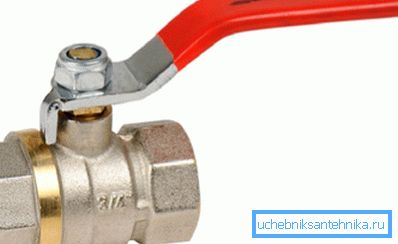

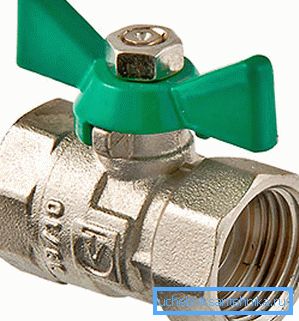

• Robineții mama-mamă de pe ambele părți sunt echipați cu duze care se termină în cuplaje. Asemenea dispozitive sunt cea mai bună soluție pentru instalarea unei macarale în ruptura conductei.

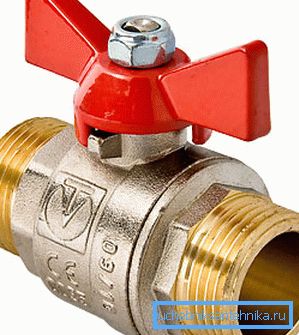

• Dispozitivele cu element de conectare tip "tată-tată" sunt armături sanitare, pe ambele părți ale cărora există accesorii cu filet exterior.

Important: În toate dispozitivele listate, carcasa și elementele de legătură sunt fabricate din alamă sau oțel inoxidabil AISI 316L. Achiziționarea supapelor din metale feroase sau aliaje ușoare, cu adaos de aluminiu, nu este recomandată.

Caracteristicile aplicației

O supapă cu bilă modernă este utilizată pentru a construi conducte concepute pentru transportul mediilor lichide și gazoase. De aceea este posibil să se găsească dispozitive de vânzare, cu elemente de legătură de tip cuplaj, proiectate pentru a lucra cu gaz sau pentru a lucra cu apă.

Deci, cum diferă modificările de gaze față de cele de apă, cu excepția culorii pixurilor?

1. Supapele de oprire a gazului sunt fabricate ținând cont de cerințele de securitate ale alimentării cu gaz. Respectarea acestor cerințe afectează calitatea materialelor utilizate și precizia de asamblare a tuturor elementelor structurale.

Din nou, toate supapele fabricate oficial pentru rețelele de distribuție a gazelor sunt supuse unui control de calitate obligatoriu și apoi certificate pentru utilizare pe teritoriul Federației Ruse și al țărilor CSI.

Supapele pentru gaz se disting prin următoarele caracteristici:

• Toate componentele structurale, inclusiv tija, sunt asamblate în interiorul carcasei, ca urmare a faptului că dispozitivul este absolut impermeabil și nu poate fi separat.
• Prezența unei tije anti-explozive face ca funcționarea să fie sigură atât în ​​mediul intern cât și în cel industrial.
• Prezența dispozitivelor tehnologice concepute pentru a bloca și sigila volantul.
• Capacitatea de a opera dispozitive într-o gamă largă de temperaturi (de la -40 ° C la + 60 ° C), care este mai mult decât relevantă atunci când operează în condiții climatice domestice.
• Abilitatea de a utiliza dispozitivele într-o gamă largă de indicatoare de presiune (robineții sunt proiectați pentru o presiune nominală de până la 5 Bar și maximum 20 Bar).

1. Senzorii cu bilă pentru apă sunt realizați cu un număr mai mic de cerințe pentru calitatea rezultatului finit.

Singura cerință esențială pe care produsul finit trebuie să o îndeplinească este o combinație de etanșeitate și rezistență ridicată la coroziune.

În exterior, robineții cu bilă pentru apă nu diferă mult de dispozitive similare proiectate pentru a lucra cu gaz natural. Dar există un punct important: dacă robinetul de gaz poate fi pus pe sistemul de alimentare cu apă, atunci supapele de oprire a apei nu pot fi utilizate pentru a lucra cu gaz!

Caracteristicile instalării supapelor de gaz

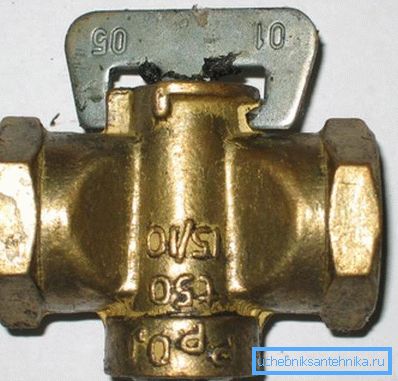

Până de curând, alimentarea cu gaze naturale a locuințelor sau apartamentelor a fost controlată de robinetele de plută mamă-mamă. Astfel de dispozitive au fost înfășurate pe fire externe în ruptura conductei.

Pentru a asigura etanșeitatea necesară, îmbinarea filetată a fost rulată cu tractarea, iar mai târziu cu o bandă de spumă. Pentru a prelungi viața conexiunii, spațiul de-a lungul conturului fitingurilor din cuplaj a fost vopsit cu vopsea de ulei, care, după uscare, a eliminat posibilitatea scurgerilor.

Astăzi, macaralele de plută primitive și non-durabile au fost înlocuite cu modificări mai avansate ale mingii cu o mare resursă.

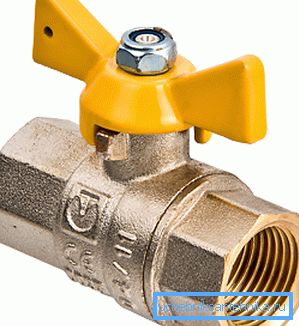

Dispozitivele noi, precum versiunile vechi, sunt echipate cu elemente de conectare tip "mamă-mamă". Acest lucru se face pentru a facilita instalarea în ruptură a conductei fără a fi nevoie de fitinguri suplimentare de tranziție, care pot afecta negativ gradul de etanșeitate a structurii.

Important: La construcția rețelelor de distribuție a gazelor se utilizează numai echipamente speciale de blocare certificate. Adică, cumpărați o supapă pentru gaz, nu uitați să vă asigurați că certificatul este disponibil.

Înlocuirea echipamentului de blocare se realizează de către specialiști cu toleranțe speciale. Instalarea independentă este, în primul rând, potențial periculoasă și, în plus, poate duce la sancțiuni.

Caracteristicile instalării supapelor de apă caldă

Instalarea unei supape cu bilă pe țevi metalice se poate face manual, fără a fi nevoie să angajeze specialiști.

Instrucțiunea de lucru este după cum urmează:

• Dacă trebuie să instalați un dispozitiv, cum ar fi "mama-mamă", am tăiat conductei, după ce am oprit alimentarea cu apă. Tăiați o bucată de țeavă de dimensiunea corpului macaralei, fără să numărați conductele laterale.
• Procesăm capetele conductelor cu un șlefuitor, curățând burdurile. Apoi scoatem șanțul exterior, ceea ce va simplifica procesul de filetare.
• Apoi, pregătiți mașina de tăiat (matrița) și introduceți un tăietor în ea, corespunzător dimensiunii filetului.
• Capătul țevii este lubrifiat cu un strat subțire de grăsime, de exemplu, puteți utiliza litiu. Aplicați același lubrifiant tăietorului.
• Aplicăm tăietorul la capătul țevii și, cu un anumit efort, începem să tăiem firele strict în sensul acelor de ceasornic. Tăiați aproximativ 6-7 rotiri.

Macara de pe conducta de fier trebuie să fie înfășurată pentru cel puțin 5 rotații. Astăzi de pe piață puteți cumpăra dispozitive cu o piuliță de cap, proiectată pentru 3 rotații, nu ar trebui să cumpărați o astfel de armătură, deoarece este proiectată pentru conducte din alamă și cupru.

Important: Dacă după mai multe întoarce plăcuța se strânge, vom întoarce o rotație și aș taie așchii. După aceasta, puteți să vă mișcați din nou înainte.

• Curățăm rumegușul metalic de la firul finit și de la vântul de vânt sau de la banda de fum.

Înfășurarea se face în direcția înfășurării macaralei. Dacă vă agitați în direcția opusă, cuplajul răsucite va asambla etanșul într-o coloană.

• Recoltăm macaraua pe capetele pregătite ale țevilor scoase anterior din brațe. Prindeți cu o cheie cu chei, vânturați valvele, până când se fac câte 4-4,5 rotații de la fiecare capăt. Asigurați-vă că volantul dispozitivului intră în poziția dezghețată, unde se va întoarce.

Soiurile de vopsele de tip "mamă-mamă"

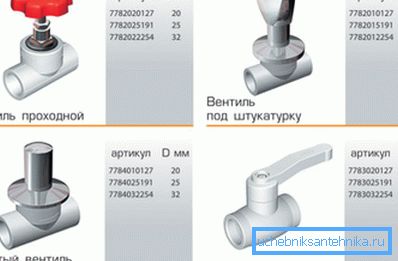

În plus față de dispozitivele metalice enumerate anterior cu conectori de cuplare de pe duză, sunt utilizate în mod obișnuit vane de oprire din materiale polimerice. Un exemplu tipic este robinetele din polipropilenă destinate instalării în sistemele sanitare.

Astfel de dispozitive sunt echipate la ambele capete cu cuplaje în care capetele țevilor sunt inserate în timpul procesului de lipire. Fitingurile de apă din polipropilenă, precum și analogii din metal, sunt selectați în funcție de diametrul intrărilor, măsurat în inci. Cu toate acestea, prețul produselor polimerice este mai accesibil decât costul produselor metalice.

Aproape toate macaralele din polipropilenă de pe piață sunt dispozitive de tip minge cu elemente de conectare mamă-mamă.

concluzie

Acum, că am aflat ce tipuri de conexiuni sunt folosite pe supape și cum unele tipuri de supape diferă de celelalte, este timpul să punem aceste cunoștințe în practică.

Aveți întrebări pentru care nu ați primit răspunsuri interesante? Mai multe informații utile pot fi găsite vizionând videoclipul din acest articol.
