Alegerea celui mai bun cui

Când instalați apă și încălzire în casă, proiectarea și instalarea corectă a conductelor este doar jumătate din bătălie. Durabilitatea și fiabilitatea sistemului depind în mare măsură de supapele selectate. Macaralele sferice sunt destul de populare, închizătoarele de apă de acest tip se disting prin durabilitate ridicată și proprietăți de performanță excelente.

Un pic de istorie

Ideea de a reglementa mișcarea fluxului de apă prin blocarea țevii (întregi sau parțiale) a apărut înainte de epoca noastră - în Roma antică. Este adevărat că, în acest scop, s-au folosit plăci de cupru obișnuite, iar procesul în sine nu avea prea multe în comun cu vane moderne.

Un robinet cu o piesă de blocare, realizat sub forma unei mingi, a apărut mult mai târziu. Dar astfel de dispozitive nu erau utilizate pe scară largă dintr-un singur motiv - nu existau materiale pentru scaunul de etanșare sub minge, care să dureze suficient timp. Pe lângă impactul unui lichid, un astfel de material trebuie să reziste și unui impact mecanic cauzat de o minge rotativă.

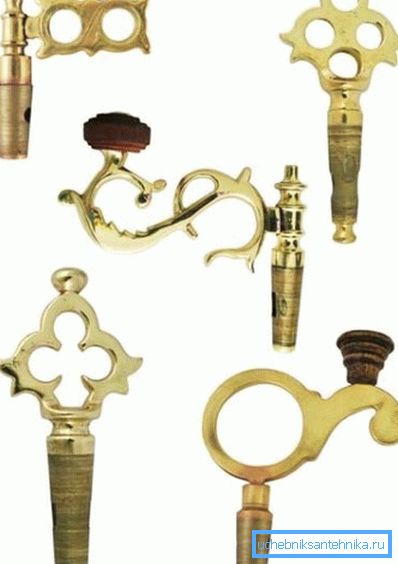

Cu toate acestea, prototipul dispozitivului modern de blocare poate fi văzut în samovar rusesc obișnuit - partea de închidere a macaralei samovarelor ruse utilizează exact același principiu. Singura diferență este sub forma părții de blocare - în samovari seamănă cu un con cu o gaură.

Începutul oficial al utilizării supapelor cu bilă în activitatea economică umană poate fi considerat anul 1954, atunci că Howard Freeman a brevetat utilizarea unui astfel de dispozitiv într-un avion pe conducta sistemului de alimentare cu combustibil.

În mod corect, este demn de remarcat faptul că el a fost pur și simplu prima persoană care a venit cu ideea de brevetare a unui astfel de dispozitiv, identitatea persoanei care a venit prima dată cu partea de blocare sub forma unei mingi nu poate fi stabilită.

Macaralele moderne de acest tip sunt puțin mai complicate în construcție decât partea de blocare a unei macarale samovar. În dispozitivele moderne, accentul se pune pe durabilitatea garniturii, precum și pe netezirea suprafeței mingii însăși - acest lucru este necesar pentru a minimiza frecare.

Tot ce trebuie să știți despre robinet

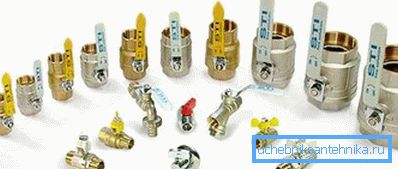

Orice valvă cu bilă este un dispozitiv destul de simplu, dar eficient. Astfel de supape și fitinguri pot fi utilizate nu numai în casă, dar și în industrie, iar designul nu suferă modificări speciale.

Punctele forte și punctele slabe ale supapei cu bilă

Utilizarea acestui tip are mai multe avantaje:

• designul vă permite să deschideți / închideți instantaneu;

Fiți atenți! Pentru a deschide supapa cu bilă închisă, rotiți pur și simplu mânerul 90?, În cazul supapei, trebuie să efectuați mai multe rotiri ale supapei. În industrie, capacitatea de închidere a conductei aproape instantanee este deosebit de importantă.

• datorită designului simplu, practic nu există o pierdere de presiune în conductă;
• costuri scăzute, orice supape - supape, supape de acest tip, vor costa un pic;
• mentenabilitate;
• greutate și dimensiuni reduse;


• posibilitate de utilizare în condiții de operare dure.

În ceea ce privește punctele slabe, se poate observa că, cu excepția probabilității unui șoc hidraulic în sistem. Un efect similar este posibil dacă toți consumatorii închid robinetele în același timp, caz în care conducta va fi testată serios.

Fiți atenți! Dispozitivele de blocare a conului sunt foarte dependente de calitatea fixării conului.

În cazul utilizării unor astfel de dispozitive în industrie pentru partea slabă poate fi atribuită necesității de a instala o unitate electrică destul de scumpă. Cu un control manual, mânerul poate fi prea lung și este posibil să nu fie întotdeauna posibilă instalarea acestuia.

clasificare

Puteți să separați astfel de dispozitive în grupuri în funcție de mai mulți parametri.

Astfel, în funcție de metoda de instalare, puteți selecta:

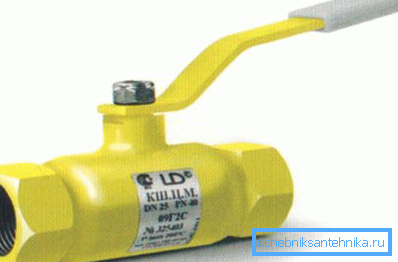

• supape de ambreiaj - se utilizează o conexiune filetată cu o conductă, astfel de dispozitive sunt instalate în case pe conducte de apă caldă și rece, precum și sisteme de încălzire. Instalați-l singur nu este dificil;

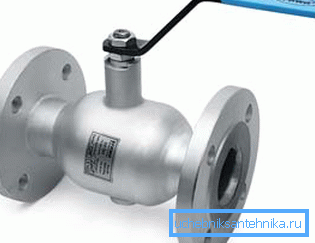

• flanged - astfel de modele pot fi îndeplinite în industrie, diferă în greutate în comparație cu muftovy;

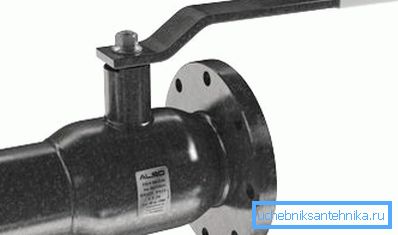

• tip combinat - pe de o parte flanșa, pe de altă parte - racord filetat;

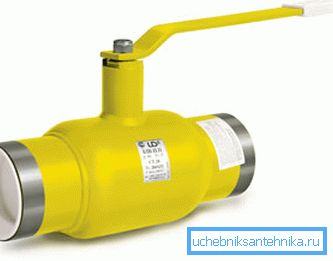

• conexiune permanentă (sudat) este utilizat foarte rar, secțiunea de țeavă pe care este amplasată supapa este pur și simplu sudată la conducte.

Există diferențe în proiectarea supapelor de închidere:

• modelele cu 1 orificiu de intrare și ieșire sunt numite prin conducte, supapa prin vană permite doar reglarea fluxului de fluid din conductă;
• colțurile de colț au, de asemenea, o intrare și o ieșire, dar în detrimentul proiectului pot fi instalate direct la locul de rotație al conductei;

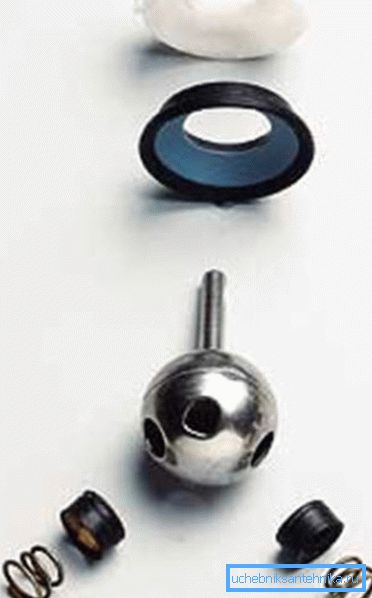

• Mult mai multă funcționalitate pentru macarale cu mai mult de un robinet sau o țeavă. Acestea pot fi utilizate pentru amestecarea sau separarea fluxului de lichide. Acesta este exact principiul pe care îl face mixerul pentru bile.

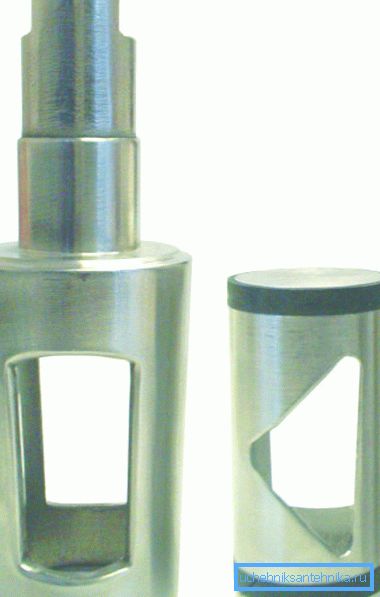

Elementul de blocare poate fi realizat nu numai sub formă de bilă, ci și sub forma unui con. Principiul de funcționare este similar cu cel al mingii.

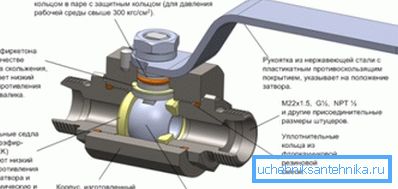

Dispozitivul și principiul de funcționare a robinetului de închidere

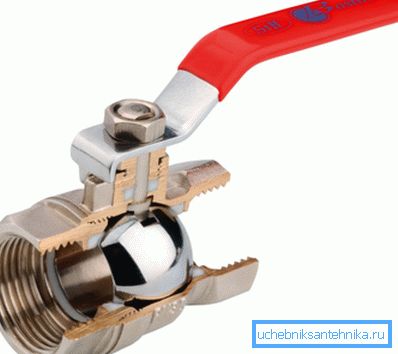

Elementul principal al oricărui cilindru de închidere este o bilă cu segmente tăiate, montate într-un scaun de etanșare. În centrul mingii este o gaură al cărei diametru depinde de diametrul interior al conductei. Tija metalică este conectată la bile, la care este atașat mânerul - prețul acestui design este minim, iar eficiența este la înălțimea sa.

Fiți atenți! Modelele mici folosesc așa-numitele. plutitoare, cu dimensiuni mari, poate fi instalat pe suporturi speciale. La versiuni mai scumpe, garnitura de etanșare este încărcată cu arc pentru a compensa uzura în timpul funcționării.

Un astfel de dispozitiv al robinetului permite, dacă este necesar, blocarea completă a conductei cu o mișcare a mâinii. Rotirea mânerului transformă mingea în șa, blocând complet trecerea.

Analogii conului funcționează exact în conformitate cu același principiu, singura diferență fiind domeniul de aplicare. Dacă bilele pot fi considerate ca dispozitive universale care pot fi folosite atât în ​​viața de zi cu zi, cât și în industrie, atunci cele conice sunt mai frecvent utilizate în case.

Fiți atenți! Suprafața conului cu o lipsă de lubrifiere se poate lipi de suprafața interioară a carcasei.

Selectarea și instalarea unei macarale

Chiar și în etapa de selecție, puteți respinge supapele de închidere de calitate scăzută, trebuie doar să urmați aceste sfaturi:

• inspectați supapa cu bilă - curge, microcrasurile sunt inacceptabile, suprafața trebuie să fie perfect netedă;

• verificați metalul din care se face robinetul, dacă documentația precizează că este din alamă, dar magnetul se lipeste de el, atunci, cel mai probabil, este un fals;
• În mod ideal, trebuie, de asemenea, să verificați grosimea pereților, dar acest lucru nu se poate face în magazin, astfel încât primele două puncte vor fi suficiente.

În ceea ce privește procesul de instalare, nu este mai dificil decât o îmbinare convențională a conductei.

Instrucțiunea este după cum urmează:

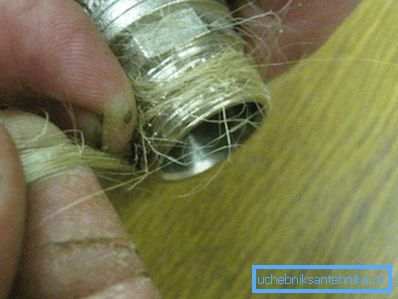

• Învelișul de îmbrăcăminte sau bandă FUM se înfășoară pe partea filetată;

Fiți atenți! Direcția de înfășurare - de-a lungul firului. Dacă firul de pe supapă este interior, atunci înfășurarea se face pe conductă.

• macara este înfășurată, 1-2 rotații manual, apoi cu o cheie de cuplu;
• După aceea, rămâne doar să verificați etanșeitatea îmbinărilor, dacă este necesar, dezasamblați conexiunile și adăugați sub-înfășurări.

Rezumând

Robinetul de închidere este pur și simplu un lucru indispensabil în gospodărie. În ciuda faptului că designul său nu sa modificat semnificativ în anii care au trecut de la inventare, nu a afectat în niciun fel eficacitatea. Materialul propus va permite cititorului neexperimentat să înțeleagă cum funcționează dispozitivul similar și cum funcționează acesta.

Videoclipul din acest articol prezintă principiul funcționării valvei cu bilă din polipropilenă.
