Apă și canalizare: cerințe de reglementare și sfaturi

În funcție de ce documente de reglementare se realizează proiectul de alimentare cu apă și canalizare? Cum se estimează diametrul necesar al țevii? Este dificil să se calculeze pierderea de presiune într-o conductă cu parametri cunoscuți? Care este panta pentru a pune tevi de canalizare? În articol vom încerca să găsim răspunsuri la aceste și la alte întrebări.

Documentele de reglementare

Care SNiP pentru proiectarea rețelelor de alimentare cu apă și canalizare sunt în prezent în vigoare?

Următoarele documente oferă cea mai mare valoare designerului:

• SNiP 2.04.02-84, care reglementează construcția sursei externe de apă.
• SNiP 2.04.03-85, dedicat construcției de canalizare exterioară.
• SNiP 2.04.01-85, care conține cerințe pentru rețelele interne de alimentare cu apă și canalizare.

Util: instrucțiuni specializate pentru proiectarea și instalarea conductelor de apă și a apelor uzate ale țevilor din plastic sunt incluse, în plus, în codurile de construcție СН 478-80.

Să aruncăm o privire la cerințele cheie ale documentelor enumerate.

SNiP 2.04.02-84

Consumul mediu zilnic de apă pe persoană stabilit în proiectul de alimentare cu apă externă trebuie să corespundă tabelului următor:

Consumul de apă pentru irigarea culturilor, întreținerea animalelor, a păsărilor, etc. adoptate de standardele departamentale pentru industria respectivă.

Presiunea minimă liberă în apeduct la intrarea într-o clădire separată la vârful descărcării ar trebui să corespundă:

• Pentru clădirea cu un singur nivel - 10 metri.
• Pentru clădiri înalte - 10 metri + 4 metri pe etaj.

Presiunea minimă pe coloana de apă - 10 metri.

Casele cu mai multe etaje, în zone cu clădiri cu un nivel redus sau cu o înălțime, sunt dotate cu schimburi proprii.

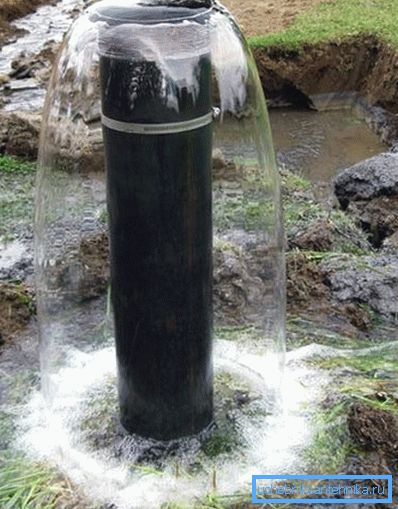

În rolul surselor de apă pot fi:

• Râuri și canale.
• Rezervoare, iazuri, lacuri.
• Surse subterane.

Pentru nevoile de producție este permisă utilizarea apei reziduale tratate. Utilizarea apei subterane, compoziția și calitatea alimentării cu apă potabilă corespunzătoare pentru alimentarea cu apă industrială este interzisă.

Proiectarea alimentării cu apă în aer liber a așezărilor ar trebui să se realizeze ținând seama de posibilitatea utilizării sistemului de alimentare cu apă potabilă pentru combaterea incendiilor.

SNiP 2.04.03-85

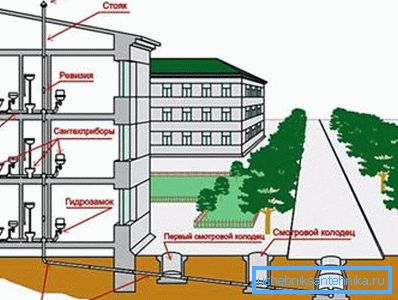

Ce ar trebui să fie rețeaua de canalizare în aer liber? Vom exclude în mod deliberat de la considerație cerințele pentru instalațiile de tratare a apelor reziduale și se va concentra pe conductele de gravitație și presiune pentru transportul apelor reziduale.

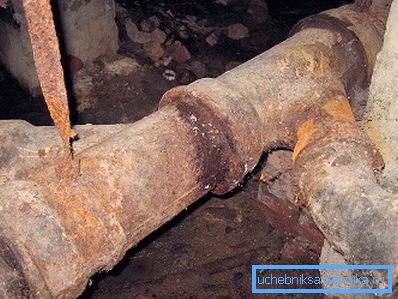

Cele mai mici diametre ale conductelor de canalizare care pot fi utilizate în rețelele externe sunt:

Cea mai mare viteză estimată a mișcării deșeurilor se presupune a fi:

• Pentru conductele metalice de canalizare menajeră - 8 m / s.

• Pentru țevi de canalizare metalice pentru apa de ploaie - 10 m / s.
• Pentru conducte nemetalice (plastic, beton, azbest, ciment, ceramice) pentru ape reziduale menajere - 4.
• Pentru apele de furtună nemetalice - 7.

SNiP 2.04.01-85

Acum, să aruncăm o privire asupra cerințelor de reglementare pentru rețelele de canalizare menajere și alimentare cu apă conținute în ultimul document în discuție.

Calitatea și compoziția apei potabile trebuie să respecte pe deplin standardul GOST 2874-82.

Notă: SNiP în considerare este în prezent în vigoare, dar GOST, la care se referă, a fost anulată în 1999. Cerințele actuale sunt stabilite în SanPiN obligatoriu 2.1.4.1074-01.

• Temperatura apei în sistemul de preparare a apei calde menajere nu trebuie să fie mai mică de 60 ° C atunci când este conectată la un sistem de încălzire deschis și la 50 ° C la unul închis. Temperatura maximă admisă este de 75 ° C.

Curios: în realitate, această cerință nu este îndeplinită în cea mai mare parte a anului. În vara, în absența încălzirii (în special în case vechi fără pompe de circulație în ascensoare), apa de pe autostradă, ajungând la mixer, se răcește adesea la 40 de grade sau mai puțin. În timpul iernii, apa caldă menajeră se întrerupe de la alimentare la conducta de retur numai când alimentarea atinge 90 de grade.

• Pentru grădinițe și grădinițe, temperatura apei calde menajere în punctele de admisie a apei nu trebuie să fie mai mare de 37 de grade.
• În clădirile cu mai mult de 4 etaje, sondele de apă caldă menajeră trebuie să fie conectate cu punți de circulație. Prețul nerespectării acestei cerințe este un consum mare de apă fierbinte ne-țintit: în absența unei dezmembrare, locuitorii trebuie să scurge apa mult timp înainte de încălzire. Secțiunea poate fi formată din 3-7 coloane.
• Presiunea din sistemul de preparare a apei calde menajere în fața mixerelor nu trebuie să depășească 4,5 kgf / cm2.

Fiți atenți! În practică, atunci când se alimentează apă caldă de la o linie de alimentare a unui traseu în timpul sezonului de încălzire, această cerință este imposibilă în principiu: presiunea de alimentare este menținută la 5 - 6,5 kgf / cm2.

• În dușuri cu trei sau mai multe grătare, alimentarea cu apă caldă a mixerelor ar trebui să fie organizată pe cel puțin două laturi, ceea ce face ca alimentarea cu apă caldă să fie stinsă. În caz contrar, o schimbare bruscă a presiunii apei poate provoca arsuri. Excepția este schema de alimentare cu apă colectoare.
• Calculul hidraulic al sistemelor de apă rece trebuie efectuat în funcție de debitul maxim de apă corespunzător consumului în timpul orelor de vârf.

Următoarele materiale pot fi utilizate pentru alimentarea cu apă rece și rețelele de alimentare cu apă caldă:

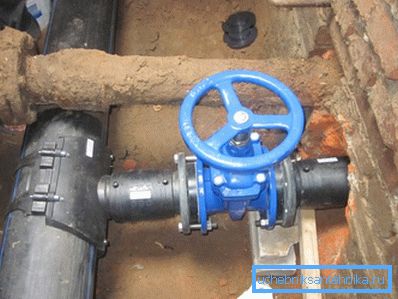

• Polietilenă.

• Polipropilenă.
• Clorură de polivinil
• Polibutenă.
• Fibra de sticla.
• Metal-plastic (țevi multistrat din aluminiu și polietilenă reticulată).
• Cupru.
• Bronz.
• Brass.
• Oțel cu acoperiri de protecție anti-coroziune în interior și în exterior.

Țevile trebuie să reziste la o presiune mai mare decât lucrătorul de 1,5 ori, dar nu mai mică de 6,8 kgf / cm2 la temperaturile de funcționare pentru apă rece și apă fierbinte la 20 și respectiv 75 de grade.

Proiectul de alimentare cu apă trebuie să prevadă prezența supapelor de oprire în următoarele puncte:

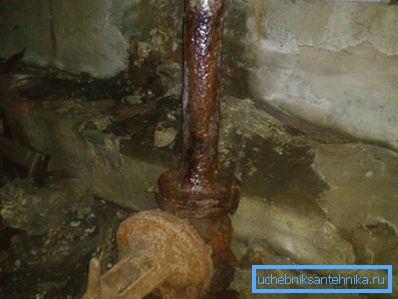

• Pe intrări.

• Pe secțiunile rețelei de apel (pentru deconectarea lor independentă în timpul reparației).
• În caz de incendiu, numărul de hidranți de incendiu este de cel puțin cinci.
• Pe canalele de alimentare cu apă menajeră în case de deasupra a trei etaje.
• Pe orice ramuri cu cinci sau mai multe puncte de admisie a apei.
• Pe ramurile din principalele sisteme de alimentare cu apă.
• Pe robinetele din apartament, camera de hotel, pe căptușeală, robinete, boluri de toaletă, încălzitoare de apă, chiuvete de grup și dușuri.
• Înainte de udarea robinetelor.

Dovezile căpitanului sugerează: în acest din urmă caz, supapa este plasată în interiorul clădirii, într-o încăpere încălzită.

Recomandări practice

Să trecem la un plan mai practic. Cum este proiectarea de rețele de apă în construcția de case private cu mâinile lor?

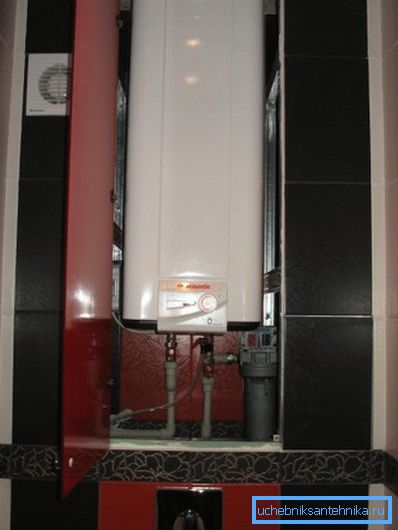

Schema de comunicații cea mai tipică a unei case particulare implică o singură intrare - pentru apa rece. Apa caldă menajeră este prevăzută cu un cazan sau cu o coloană de apă caldă; pentru eliminarea canalizării, se utilizează instalații de tratare autonome.

Calculați când este necesară construcția:

1. Consumul maxim de apă.
2. Diametrul corespunzător al conductei.
3. Căderea de presiune în această conductă. La capătul instalației sanitare, capul nu trebuie să coboare sub trei, sau mai bine, la cinci metri.
4. Dimensiunile rezervorului septic și ale bazinului de filtrare.

Fluxul de apă

Cel mai ușor de luat din tabelul de mai jos.

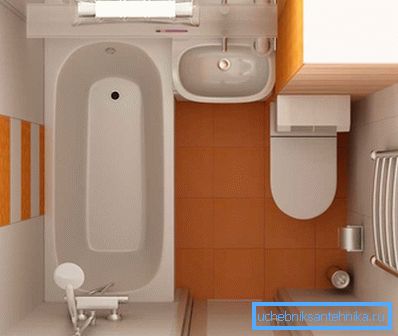

Cu presupusa utilizare simultană a mai multor dispozitive (de exemplu, cabină de duș și chiuveta de bucătărie), se adaugă costuri.

diametru

În cea mai simplă versiune, este de asemenea selectată în conformitate cu tabelul pentru debitul maxim estimat.

De exemplu, în cazul de mai sus - în timp ce utilizați o cabină de duș și chiuveta de bucătărie cu un mixer - debitul de vârf va fi 0.12 + 0.12 = 0.24 litri pe secundă, ceea ce corespunde unei țevi de dimensiune DN15.

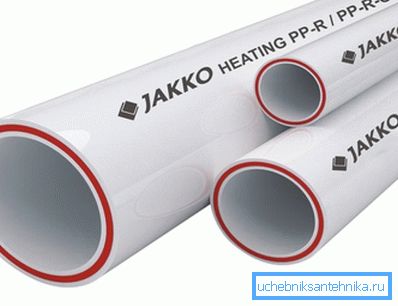

Rețineți: conductele din plastic sunt marcate cu un diametru exterior, care este de obicei cu aproximativ un pas mai mare decât cel intern. Astfel, o țeavă de polipropilenă cu dimensiunea de 50 mm are un diametru interior de aproximativ 40 mm.

Presiunea pe cap

Căderea de presiune în conducte se calculează cu formula H = iL (1 + K).

Ce înseamnă numele variabilelor în el?

• H - diferența dintre capetele de la începutul și sfârșitul țevii.
• I - panta hidraulică a secțiunii conductei.
• L este lungimea lui în metri.
• Coeficientul K determinat de tipul de alimentare cu apă. Pentru apa potabila de uz casnic este luata egala cu 0,3.

Unde să obțineți valoarea pantei hidraulice? De la așa-numitele mese Shevelev care conțin valori de 1000i (pantă hidraulică pentru o lungime de 1000 de metri) pentru diferite materiale de țeavă, dimensiunile și debitele lor. Ele sunt ușor de găsit în orice bibliotecă tehnică sau online.

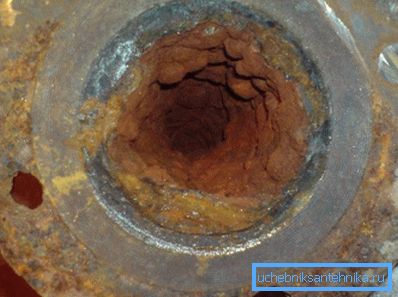

Referință: rezistența hidraulică a țevii depinde de rugozitatea pereților, care este diferită pentru diferite materiale. În cazul oțelului, se modifică suplimentar odată cu vârsta conductei datorită supraaglomerării cu depuneri de calcar și rugina. În plus, rezistența este direct proporțională cu debitul și înapoi la diametrul țevii.

Cu diametrul totul este clar; și ce ar trebui să fie debitul? Valoarea maximă admisă pentru alimentarea cu apă potabilă este de 1,5 m / s; la viteze mai mari apare zgomotul hidraulic.

Să calculăm scăderea presiunii în noua conductă de oțel DU15 cu o lungime de 43 metri la un debit de 1,2 m / s.

1. Valoarea 1000i pentru parametrii specificați, conform tabelului relevant, este 360,5. Apropo, conform aceleiași tabele, aceasta corespunde unui debit de 0,2 l / s printr-o conductă. Deci, în ceea ce privește contorul de funcționare, i = 360.5 / 1000 = 0.3605.
2. Formula ca întreg ia forma H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Presiunea pe dispozitivul de capăt va fi satisfăcătoare dacă la intrare este de cel puțin 26,5 metri, ceea ce corespunde unei presiuni de 2,65 kgf / cm2.

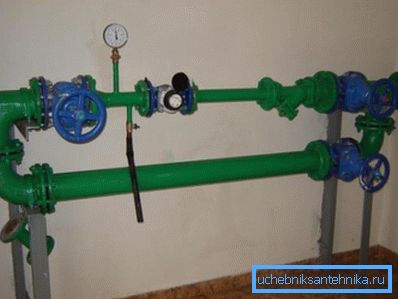

Util: un design tipic al unui godeu de apă ar trebui să asigure o supapă de reținere la ieșirea de la principală. Prezența sa permite nu numai scurgerea alimentării cu apă, ci și măsurarea presiunii în traseu. Dacă estimarea materialelor pentru conectare propusă nu include supapa DN15, este mai bine să clarificați acest punct înainte de începerea lucrului.

canalizare

Acesta trebuie așezat sub nivelul de congelare la sol cu ​​o panta constantă, care este determinată de diametrul țevii.

Volumul rezervorului septic primar trebuie să fie egal cu cel puțin un volum de apă uzat de trei zile, calculat în funcție de citirea contorului de apă sau bazat pe ratele de consum de apă de mai sus pentru diferite tipuri de case. Într-un rezervor cu mai multe camere, volumul primei camere este egal cu 50% din volumul total.

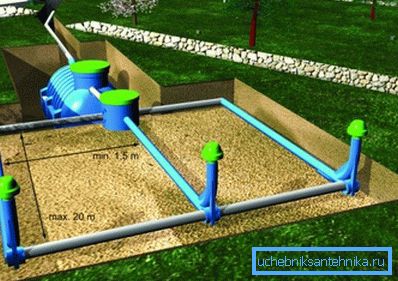

Dimensiunile câmpului de filtrare sau câmpurile de filtrare sunt calculate în funcție de capacitatea de absorbție a solului, care se consideră a fi:

• 90 litri pe metru pătrat de suprafață umedă pe zi pentru nisip.
• 50 - pentru lut de nisip.
• 25 - pentru loams.
• 10 - pentru lut.

concluzie

Sperăm că cerințele de mai sus și recomandările noastre vor ajuta cititorul să creeze proiectul de canalizare și alimentare cu apă pentru casa ta. Materiale suplimentare pot fi găsite în videoclipul din acest articol. Mult noroc!
