Aprovizionarea cu apă de la o bine - multe opțiuni, alege în

Implementarea oricărui sistem de alimentare cu apă necesită o mare experiență și profesionalism - de la alegerea unui loc de foraj la instalarea conductelor în casă. Nu uitați că sistemul electronic de gestionare și control va interveni în materie, ceea ce complică în mod semnificativ sistemele și implementarea acestora.

De asemenea, va fi necesar să se prevadă tot felul de mecanisme de protecție în caz de situații de urgență, iar aici nu există experiență, cu atât mai puțin de făcut.

Necesită o abordare profesională

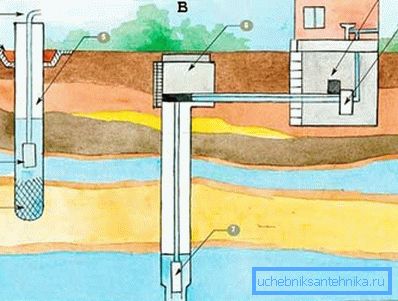

Schema generală a alimentării cu apă nu depinde foarte mult de tipul bine folosit - "pe nisip" (stânga - A) sau "pe calcar" (dreapta - B) - și este prezentat în figura "A":

• 1 - filtru de ochiuri pentru sondă direct în partea de jos a carcasei, aceasta nu scutește de necesitatea de a instala un întreg sistem de filtre specializate în casă;
• 2 - pompă submersibilă;
• 3 - Blocarea lutului cu o zonă orb - protejează atât apa topită, cât și apa de ploaie, și din apa extrasă din puț ca urmare a pompelor preventive, primare, principale și ulterioare;
• 4 - așa-numita conductă-gander, ca trăsătură distinctivă a ieșirii superioare a "fântânii la nisip";
• Carcasa 5;
• 6 - o cameră cu cașon, deja o caracteristică a unui "adâncit pe calcar", pentru egalizarea presiunii;
• 7 - pompa, dacă puțul este o presiune arteziană ridicată, atunci pompa poate fi neglijată, dar, de obicei, numai pentru prima dată când se utilizează puțul;
• 8 - sistem automat de comandă cu releu de protecție la suprasarcină;
• 9 - hidroacumulatorul - o parte indispensabilă a oricărui sistem de alimentare cu apă dintr-un puț.

Ventilație de evacuare

Imaginea "B" prezintă o schemă foarte asemănătoare, dar în același timp mai perfectă, a alimentării cu apă a unei case individuale - aici este folosit un orificiu de ventilație dintr-un cărucior..

Menționăm că această schemă utilizează un drenaj fundamental al apei printr-o conductă din exteriorul casei direct din incintă:

• A - ventilarea camerei de cașon;
• B - caisson;
• C - strat de nisip;
• D - cablu de siguranță al tuturor echipamentelor coborât în ​​fântână, este imposibil de a uita despre el;
• E - un caz de protecție al conductei principale în casă;
• F - cablu electric pentru controlul pompelor;

• G - strat de argilă;
• Ventilul de reținere H;
• Pompa I, observăm că filtrul din această schemă este tras în sus, este permis dacă puțul a fost pompat bine inițial;
• J este un strat de calcar;
• Întrerupătorul de presiune K este un mecanism de protecție obligatoriu care poate fi conectat la canalul de scurgere a apei în afara casei, în caz de creștere a presiunii de urgență;
• L - rezervor cu membrană, de obicei pentru condiții de locuit, există un rezervor suficient pentru 60-70 de litri;
• M - manometru;
• N - panou de control;
• P - sursă normală de alimentare la domiciliu în 220 V și 50 Hz.

Schema circuitului

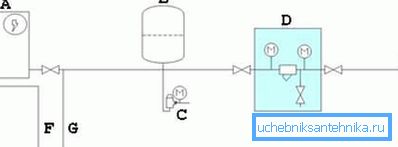

Alimentarea cu energie a principalelor componente ale sistemului este după cum urmează:

• A - cazan sau orice alt dispozitiv electric pentru încălzirea apei dintr-un puț;
• B - rezervor de apă de 40-50 litri, deși capacitatea sa este o chestiune de preferințele tuturor;
• C - releu de protecție împotriva căderilor de presiune în ambele direcții, când presiunea scade brusc sau puternic și crește semnificativ;

• Filtrul D - de obicei, mai multe filtre sunt introduse în sistem, adesea de natură specializată (pentru fier, pentru apă dură);
• E - parte a circuitului direct în puț;
• F - ieșire de apă încălzită;
• G - priză de apă rece.

Realizări - un obiectiv, moduri de a obține diferite

Să luăm în considerare mai multe scheme de implementare a alimentării cu apă de la un puț la domiciliu, care diferă în utilizarea echipamentelor specifice foarte utile. Vă sfătuim să acordați atenție acestor nuanțe.

Protecție împotriva pierderii apei

O astfel de protecție este una dintre cele mai urgente sarcini de a furniza apă unei case de țară..

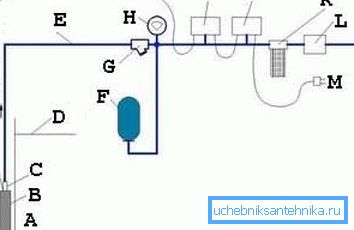

Modul de implementare a acesteia în următoarea diagramă:

• A - bine, notați, schema nu depinde de tipul de bine - perfect - imperfect, pe nisip - pe calcar, dintr - un strat liber - dintr - un pat de presiune;
• B - pompă submersibilă;
• C - supapă de reținere - observați firul foarte important care trece la releu; oferă protecție instantanee în absența apei, chiar fără a analiza presiunea și prezența apei în țevile din partea superioară;
• D - nivelul solului;
• E - conducte;
• F - hidroacumulator;

• G - filtru grosier, se mai numeste tanc de namol - un element foarte captivant al sistemului, care de multe ori trebuie sa fie scos pentru intretinere;
• H - manometru;
• I - comutator de presiune;
• J - releu de rulare uscată - aceasta este o caracteristică distinctivă a acestei implementări;
• K - un alt filtru cu cartușe înlocuibile;

• L - reductor de presiune;
• M - alimentare standard la 220/50;

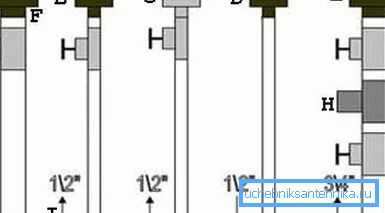

• N - consumatorii sub formă de instalații sanitare și mașini de spălat; Unul dintre cei mai importanți consumatori de acest fel este cazanul pe gaz, care poate fi conectat după cum urmează:

• A - furnizarea de încălzire;
• B - alimentare cu apă;
• C - furnizarea gazului;
• D - canal de apă inversă;
• E - canalul de retur al sistemului de încălzire;
• F - Nuci de tip american;
• G - supapă cu bilă;
• H este un filtru, de obicei este suficient un dispozitiv pentru curățare;
• I - săgețile indică direcția mediei curente, numerele - diametrele recomandate ale conductelor.

Încălzirea și impermeabilizarea

Când vine vorba de a lucra cu un puț, atunci în nici un caz nu ar trebui să uităm de temperaturi scăzute și o probabilitate mare de înghețare a apei în țevi. Prin urmare, nevoia de impermeabilizare și izolare (în figura "B", ambele sarcini sunt rezolvate folosind un canistru - E).

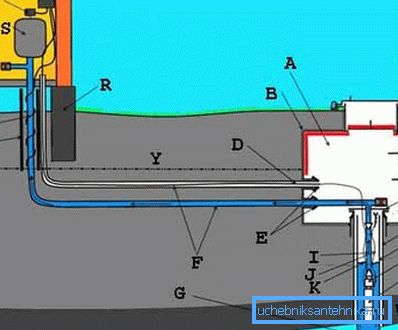

Schema care pune problema încălzirii în prim plan poate fi:

• A - cameră cu cămin;
• B - impermeabilizare;

Sfat bun! Atunci când creați o impermeabilizare vă sfătuim să respectați regula "de aur" - ar trebui să fie compusă din mai multe straturi. De exemplu, pe stratul inferior se găsește tencuială izolatoare, apoi un strat ventilat, apoi polietilenă pe blat. Asigurați-vă că acoperiți polietilenă într-o singură bucată. Dacă acest lucru nu este posibil, conectați marginile foilor vecine cu bandă impermeabilă pe ambele părți.

• C - izolație, de obicei sub formă de plăci de spumă rezistente la umiditate;
• D - cablu electric într-o carcasă de protecție;
• Etanșările E, sistemul trebuie să fie extrem de strâns;
• F - conducte;
• G - a purtat bine la apă;
• H - capac de etanșare;
• I - țeavă de ridicare interioară a apei;
• J - cablu de siguranță;
• K - nivelul de creștere a apei în puț;

• Corp L - carcasă metalică;
• M - acest caz este, de asemenea, realizat din metal, dar plasticul este adesea folosit;
• Supapă de reținere N;
• O - pompă submersibilă;

Sfat bun! Pompele submersibile sunt bune la efectuarea primei pompări a puțului. În viitor, vă recomandăm să luați în considerare posibilitatea instalării unei pompe de suprafață mai puternice. Performanța sa este mult mai mare, iar întreținerea este mult mai convenabilă. Un dezavantaj este prețul, care este semnificativ mai mare decât cel al pompelor submersibile.

• Izolație P;
• Q - sistem electric de încălzire - aici se utilizează o protecție completă împotriva înghețării;
• R - fundația clădirii;
• S - acumulator hidraulic;
• T - comutator de presiune;
• V - panou de control electronic;
• U - ieșirea apei la dispozitivele consumatoare de apă în casă;

• W - strat de argilă;
• X este calcar;
• Y - nivel de înghețare a solului - acest nivel trebuie determinat în procesul de analiză și selectare a punctului de forare a puțului;
• Z - ventilat subteran, și un alt avantaj de a crea acest tip de fundație.

Acordați atenție consumatorilor din casă

Ei bine, acum, de dragul căruia se desfășurau toate agitațiile - consumatorii de apă extrași din puț.

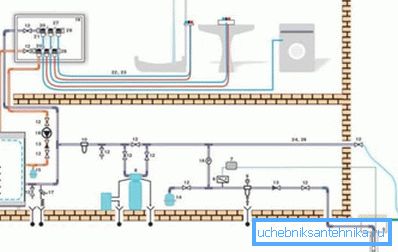

Recomandăm această schemă ca principală atunci când se stabilește alimentarea cu apă dintr-un puț:

• 1, 2, 3, 4, 5 - elemente externe: pompă, cuplaj, cablu, asigurare, cap de puț;
• 6 - comutator de presiune;
• 7 - panou de control electronic;
• 8 - emolient de apă;
• 9 - filtru, vă recomandăm să acordați atenție dispozitivelor cu spate;
• 10 - încă un filtru, curățare fină cu cartușe înlocuibile;
• 11 - boiler;
• 12 - robinet de apă;
• 13 - supapă de reținere;

• 14 - hidroacumulator, proiectat pentru o presiune de 10 bari, cu un volum de 50 de litri;
• 15 - hidroacumulator, dar deja 25 de litri la aceeași presiune;
• 16 - manometru cu robinet;
• 17 - sistem de siguranță pentru cazane;
• 18 - pompă internă;
• 19 - dulap de distribuție;
• 20 - colector;
• 21 - conexiune;
• 22 - o țeavă, în schema dată 16 pe 2;
• 23 - capac de protecție ondulat;
• 24 - conductă de cupru cu un diametru de 22 mm;
• 25 - de asemenea, o conductă de cupru, dar diametru - 18 mm;
• 26 - izolație termică;
• 27 - paranteze;
• 28 - capac pentru colector.

Încredere în particular

Atunci când se organizează alimentarea cu apă, este necesar să se efectueze cu mare atenție toate lucrările asupra puțului, ceea ce va determina succesul tuturor în viitor.

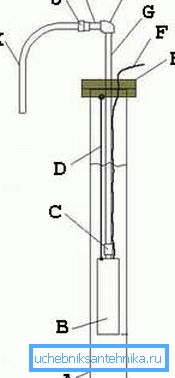

Dispunerea dispozitivelor sub pământ va fi simplă:

• A - bine, carcasă;
• B - pompa;
• C - supapă de reținere;
• D - cablu pentru asigurare;
• E-cap;

• F - cablu electric la sistemul de comandă;
• G - conductă de joasă presiune;
• H este unghiul de conectare la presiune scăzută;
• Conducta I;
• J - nuci - american;
• K - a mers la conducte de la metal-plastic la consumatori.

Prezența camerei de cașon nu este necesară atunci când se echipează un puț, dar camera este foarte de dorit dacă apa vine de la fund sub presiune.

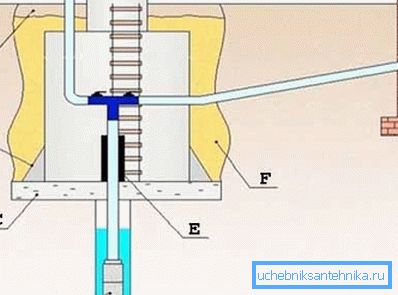

Vă sfătuim să realizați o cameră de cămin cu ventilație și descărcare de scurgere de urgență a apei în afara sistemului de alimentare al casei:

• A - umplutura solului, în plus, vă sfătuim să construiți un castel puternic de argilă pentru a proteja apa de decongelare și de ploaie de la cădere, precum și apele aduse după pomparea puțului;
• B - cabluri de bandaj;
• C - pad de beton;

• D - pompa;
• E - impermeabilizare;
• F - stropirea cu nisip din beton, raportul recomandat de nisip și ciment este de 5 la 1.

constatări

Întrebarea cu privire la modul de a face apă din țară dintr-un puț are mai multe soluții, dar adesea numai una dintre ele va îndeplini condițiile specifice de funcționare.

Va fi necesar să se ia în considerare numeroasele nuanțe, dintre care unele vor trebui luate în considerare la etapa de proiectare a casei în ansamblu.

• Prin urmare, în primul rând, instrucțiunea necesită includerea unui plan detaliat pentru furnizarea de apă casei în faza de proiectare a zonei suburbane.
• Și, în al doilea rând, va fi foarte dificil să se facă față cu o echipă integrată de constructori experimentați care să facă toate lucrările la cheie.

Cu toate acestea, acest lucru vă va convinge și un videoclip suplimentar în acest articol, pe care vă recomandăm să îl vizionați de mai multe ori.
