Automatizarea pompelor de foraj: elementele de bază ale

Pompa de bine selectată cu automatizare este "inima" întregului sistem de alimentare cu apă. În același timp, funcționarea unei unități automate nu este mai puțin importantă decât funcționarea părții de ridicare a apei în sine.

În articolul nostru descriem principiile de bază prin care se reglementează activitatea acestor echipamente și oferim câteva sfaturi care vor fi utile pentru comandanții în proiectarea și asamblarea independentă a sistemelor.

Elementele de bază ale controlului automat

O pompă instalată în fantă este capabilă să efectueze eficient o singură funcție, și anume să ridice apa la o înălțime predeterminată. Totuși, este întotdeauna necesar să lucrați în acest mod dacă nu pompați bine.

În toate celelalte cazuri, este important ca fluxul de apă să fie controlat.

• Desigur, reglarea manuală a funcționării sistemului de pompare nu va funcționa, deoarece pompa este amplasată subteran la o adâncime considerabilă.. Din acest motiv, controlul se efectuează pe principiul feedback-ului - automatizarea unei pompe de sonde percepe anumiți parametri și, în consecință, face ajustări ale funcționării pompei.
• Un exemplu de astfel de ajustare poate fi pompa de pornire a motorului atunci când presiunea din sistem. De îndată ce debitul de apă duce la o scădere a presiunii, informațiile sunt transmise către unitatea de control și începe pomparea.

Fiți atenți! Pentru ca acest lucru să se întâmple mai rar și nu după fiecare pornire a macaralei, în sistem este instalat un receptor special. Datorită caracteristicilor de proiectare, asigură o pornire ușoară, care economisește foarte mult resursele piesei pompei.

• Acumulatorii funcționează exact în același mod.: De îndată ce rezervorul este umplut la un anumit nivel, pompa este oprită și alimentarea cu apă este întreruptă.
• O sarcină importantă a automatizării pompelor este protecția dispozitivului.: dacă este necesar (funcționarea fără apă, nisip sau contaminare cu praf) se oprește, ceea ce îl împiedică să se rupă. Având în vedere că prețul pentru modele de înaltă calitate este destul de mare, această caracteristică poate fi foarte utilă.

Mai jos vom examina exemplele de ajustare menționate mai detaliat aici.

Tipuri de automatizări

Reglarea presiunii

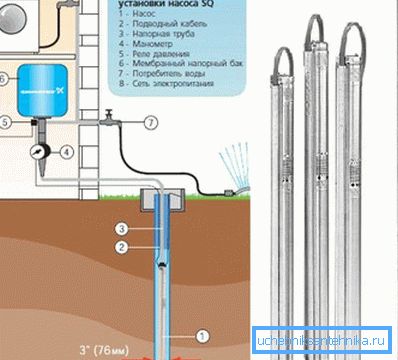

Pentru puțurile individuale, este preferabil să instalați un set de echipamente care să se adapteze la nivelul presiunii din sistem. În acest scop, un receptor de tip membrană este integrat în circuitul de alimentare cu apă, care poate compensa șocurile hidraulice și menține suprapresiunea în conducte.

Ajustarea se face astfel:

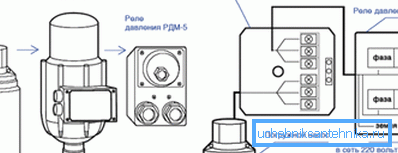

• Comutatorul de presiune (montat separat sau ca parte a unei stații de pompare automată) este reglat pe două indicatoare: nivelul la care este alimentată alimentarea cu apă și nivelul la care pompa este oprită.

• Pentru a evita comutarea prea frecventă, limitele reglabile sunt alese în funcție de performanța pompei și de caracteristicile receptorului.

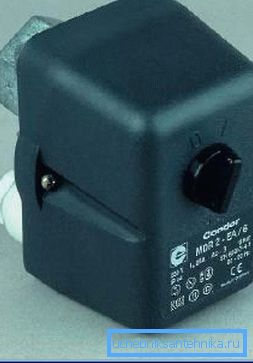

• Pentru performanțe maxime, trebuie utilizate relee industriale (XMP de la Telemecanique, MDR de la Condor și altele similare). Rezistă o cantitate semnificativă de curent (15-16 A) și sunt echipate cu contacte de încredere. Minusul releelor ​​profesionale este absența gradării: pentru reglare este folosit un manometru care afectează negativ acuratețea.

• Electrocasnicele sunt mai ușor de utilizat, dar mai puțin fiabile. Dacă nu aveți competența potrivită - este mai bine să nu încercați să vă personalizați, dar lăsați această sarcină profesioniștilor.

Sfat! La utilizarea releelor ​​de uz casnic, experții recomandă utilizarea unei protecții automate suplimentare instalate într-un dulap de control separat,

Reglementare în funcție de nivel

Controlul nivelului de umplere a rezervorului este necesar dacă alimentarea cu apă este organizată utilizând un rezervor în turnul de apă sau un acumulator hidraulic în pod.

În același timp, ajustarea este asigurată datorită funcționării unui sistem destul de simplu:

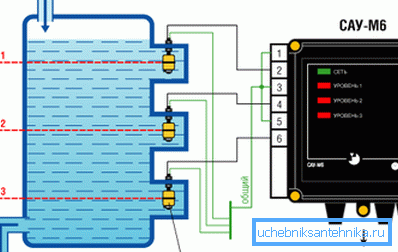

• În interiorul rezervorului de rezervă cu apă sunt instalate mai multe electrozi - așa-numitele senzori de umplere.
• Când nivelul apei se schimbă, electrozii se închid sau se deschid corespunzător.
• De îndată ce apa atinge marcajul superior, releul de control oprește pompa și alimentarea cu apă se oprește.
• La atingerea marcajului inferior, pompa este activată, reluând alimentarea cu apă a rezervorului.

În loc de electrozi, astfel de sisteme sunt uneori echipate cu așa-numitele comutatoare plutitoare. Cu toate acestea, aceste dispozitive sunt mai puțin fiabile și au o mică rezervă de lucru.

Fiți atenți! În orice caz, instrucțiunea recomandă instalarea unui sistem de descărcare de urgență pe rezervor, sau altfel instalați o unitate de alarmă separată la depășire.

Sistemele de reglare "legate" de nivelul apei din rezervor sunt mai des folosite pentru alimentarea cu apă în masă. Pompele pentru puțuri cu automatizări de tip nivel durează mult mai mult, deoarece modul lor de funcționare este mai stabil. De asemenea, economisirea resurselor contribuie la lipsa lansărilor pe termen scurt.

Mecanisme de protecție

O altă funcție importantă a sistemelor de reglare este protejarea mecanismului însuși. O pompă de sondă automată este de obicei echipată cu mai multe dispozitive de siguranță, ceea ce îi permite să rămână în stare de funcționare chiar și sub sarcini grele.

Principalele motive pentru defalcarea dispozitivului sunt:

• Creșterea sau scăderea tensiunii în rețea.
• Operarea unui motor electric sub sarcină extremă pentru o lungă perioadă de timp.
• "Rulare uscată", adică funcționarea părții pompei fără apă.

Fiecare dintre aceste motive trebuie eliminat:

• Pentru stabilizarea sursei de alimentare, releele sunt utilizate pentru a controla tensiunea. La supratensiuni, un astfel de dispozitiv oprește pur și simplu pompa. Modelele moderne sunt echipate suplimentar cu un releu de timp întârziat, care împiedică comutarea frecventă a dispozitivului în timpul unei serii de tensiuni superficiale.

Fiți atenți! În sistemele industriale de alimentare cu apă, stabilizatorii actuali pot fi utilizați, dar utilizarea lor este destul de costisitoare.

• Pentru ca motorul să nu se supraîncălzească sub sarcini grele, se folosește așa-numitul releu de curent termic. În acest caz, setarea acestei părți este efectuată astfel încât parametrii săi să corespundă caracteristicilor nominale ale pompei.

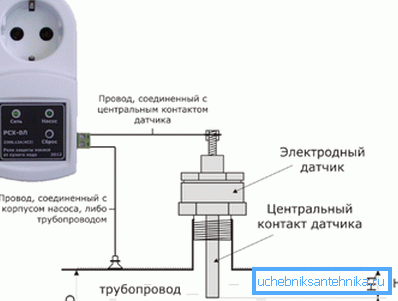

• Protecția împotriva ruperii uscate este din ce în ce mai mult integrată în pompă. O astfel de ajustare se numește "indirect": pompa se oprește atunci când porțiunea de curgere începe să se rotească. Totuși, acest lucru crește nivelul de uzură al tuturor pieselor.

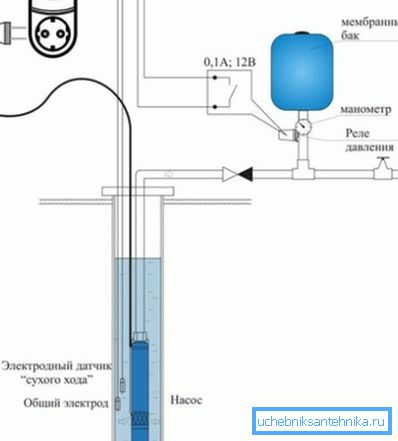

• Mai fiabilă este ajustarea funcționării dispozitivului în funcție de nivelul apei din puț: la fel ca în cazul rezervorului, se pot utiliza fie senzori, fie flotoare.

Toate aceste mecanisme pot fi asamblate atât pe placa de circuite imprimate, cât și pe microprocesoare. Procesoarele de autoreglare sunt mai fiabile, dar sunt mult mai scumpe și ar trebui configurate de profesioniști.

concluzie

Automatizarea puțurilor echipate cu o pompă electrică submersibilă vă permite să optimizați în mod semnificativ toate procesele de lucru. În același timp, nu numai că vom reduce costurile cu energia, dar și vom reduce uzura dispozitivului de ridicare a apei. Mai multe informații despre acest subiect conțin un videoclip în acest articol.
