Popularitatea ridicată a supapelor cu bilă de închidere se datorează unei fiabilități extreme a structurii. Din acest motiv, acestea sunt solicitate pe scară largă în sisteme de încălzire, alimentare cu apă, gaze și frig, ventilație, precum și în puncte termice cu temperaturi moderate. Caracteristica cea mai atractivă a robineților cu bilă este "autonomia" lor în timpul procesului de lucru fără a fi nevoie de întreținere.

Informații generale

Produsul cu bilă este denumit sub forma unei părți de blocare, care are o formă sferică și este situată între cele două scaune, iar axul este conectat la mânerul de comandă. Acest tip de supapă trebuie folosit numai ca o supapă de închidere, dar nu și supape de reglare.

Caracteristicile originale ale modelului și caracteristicile tehnice ale unei macarale complete cu alamă sferică, împreună cu materialul, asigură nodul de oprire cu proprietăți excepționale:

• universalitate - materialul produsului este stabil în contact cu fluxul de abur, apă, ulei, aer și transport al produselor petroliere la o temperatură;
• fiabilitate - siguranța muncii este garantată de elementul de construcție - tija;
• eficiență - forma obturatorului cu bile, care se rotește în jurul axei sale, asigură ușurința de reglare a fluxului de trafic;
• interschimbabilitate - cuplarea poate fi înlocuită cu o flanșă, respectând măsurile de siguranță pentru acest tip de conducte;
• etanșarea la apă - etanșări speciale cu rezistență ridicată la uzură, permit funcționarea produsului timp de mulți ani.

În funcție de scop, astfel de macarale pot fi produse:

• flux direct;
• bucșe;
• amestecare;
• corner.

Barele de alamă cu bilă completă conform GOST 21345-2005 are 25.000 de cicluri de operare. Având în vedere funcționarea perfectă a unității, durata sa de viață este posibilă timp de 30 de ani (GOST 4.114-84). Dispozitivul din alamă rezistă fluctuațiilor de temperatură de la -20 la +150 ° C și o presiune de 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

Caracteristici de design

Elementul cu bilă de blocare poate fi amplasat într-o poziție plutitoare sau pe suporturi. Bilele plutitoare nu sunt conectate rigid cu axul și se pot deplasa liber - presiunea internă de pe partea de intrare o presează pe inelul de la ieșire, împiedicând scurgerea apei.

În structura de susținere, șurubul este fixat, pe de o parte, cu un bolț în partea inferioară a structurii. Pe de altă parte, șeile care sunt presate împotriva mingii de presiunea de curgere. Complexitatea mecanicii site-ului mărește costul produsului.

material

Durata lungă de viață se realizează datorită stratului de protecție, care se aplică prin galvanizare a nichelului. Această tehnologie permite utilizarea robinetelor în conducte cu apă potabilă, precum și în alimentarea cu apă caldă.

Cu toate acestea, supapa cu bilă din alamă plină în comparație cu supapa:

• mai ușor;
• mai compact;
• are o rezistență hidraulică scăzută;
• raza de rasuit - 90 °.

Deci, câteva costuri mari arata justificate.

Clasificarea macaralelor

Clasificarea poate fi efectuată luând în considerare diverși parametri:

• diametrul găurii - alezaj complet, cu diametrul porții care coincide cu orificiul din țeavă și o gaură incompletă cu o gaură în poartă mai mică decât în ​​țeavă;

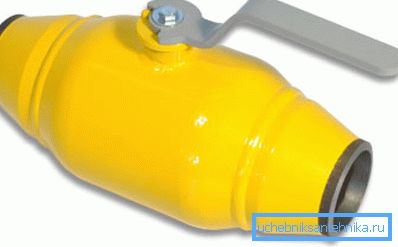

• prin legare - flanșă, șoc, sudat, ambreiaj.
• prin metoda de control - manuală și mecanică;
• pe tipuri de management - mâner sau manetă de fluture.

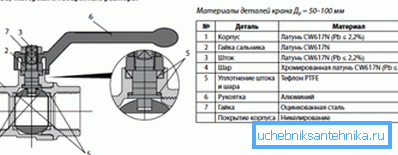

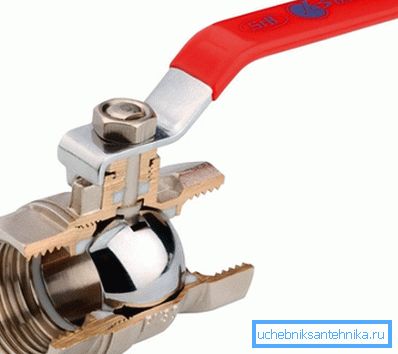

Robinet cu bilă de cuplare

Supapa de cuplare este conectată la țeavă cu cuplaje cu filet interior. Rotirea mânerului în sens invers acelor de ceasornic până când se oprește în paralel cu deschiderea completă a conductei.

Macaralele de asamblare sunt fabricate în 3 versiuni:

• monolitic (economic);

• două părți, constând dintr-o carcasă și un cuplaj - cele mai comune modele;
• În trei părți sau pliabile, care pot fi reparate de dvs. sau inserați un nou sigiliu.

Trebuie selectat ambreiajul cu bilă completă, luând în considerare:

• scopul exploatării;
• temperatura mediului de lucru care va trece prin dispozitiv;
• presiunea internă;
• diametrul conductei.

Unitatea de blocare a cuplajului a fost apreciată de instalațiile sanitare, fiind utilizată pe scară largă în utilități de alimentare cu apă și încălzire, dar poate funcționa într-un mediu gazos.

Avantajele incontestabile ale armării includ:

• mici dimensiuni și greutate;
• instalare în orice poziție;
• ușurința managementului;
• curge în orice direcție;
• rezistență hidraulică scăzută;
• prețul democratic.

Dezavantajele pot fi luate în considerare:

• nevoia de închidere a pârghiilor lungi;
• costul ridicat al acționărilor electrice pentru închiderea automată;
• limitarea temperaturii de lucru a mediului - 100 ° C și presiune - 16 bar și diametrul conductei până la 100 mm;
• sensibilitate la căderi de presiune.

Fiți atenți! Nodurile de fixare a bilelor de cuplare necesită o atenție sporită în timpul montării și instalării cu mâinile proprii, respectând cuplurile admise. Cea mai mică greșeală poate duce la o scădere puternică a presiunii și la deteriorarea inevitabilă a nodului.

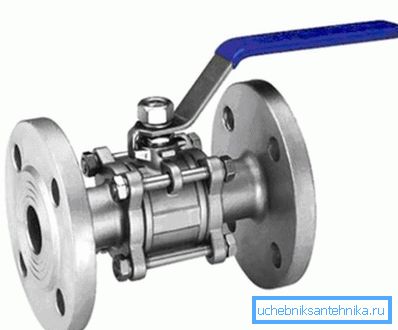

Macara cu flanșă

Când temperatura mediului depășește 100 ° C și presiunea de 16 bari și funcționarea produsului de cuplare este imposibilă, utilizați o flanșă cu supapă cu bilă cu diametru total. Printre avantajele unei macarale cu flanșă, printre altele, este capacitatea de a efectua reparații (carcasă pliabilă).

Dezavantaje datorate:

• preț ridicat;
• mare greutate;
• prezența unor mânere lungi pentru control manual.

Fiți atenți! Instrucțiunea obligă să întoarcă mânerul până la capăt pentru a evita formarea de precipitații în interiorul unității, ceea ce duce la scurgerea, repararea sau înlocuirea echipamentului.

Diferențe în permeabilitatea supapelor cu bilă

Diferența principală dintre o gaură completă și o gaură completă este diametrul și forma găurilor din încuietoare. Deschiderea ansamblului complet al alezajului nu se înclină și coincide cu diametrul interior al țevii, într-o gaură care nu este plină este în formă de pâlnie. Un astfel de conic transformă laturile blânde în direcția fluxului, dacă există două - de o parte și de alta.

În comparație cu gaura completă, un nod ne-pasaj are:

• masa redusă;
• manipulare ușoară;
• costul mai mic al nodului de poartă.
• bandă mai slabă;
• coeficient mai mare de rezistență hidraulică;
• durabilitate mai condiționată.

Cu o scădere a trecerii, elementul de blocare devine mai compact. În cazul în care forța capului nu joacă un rol semnificativ, este mai bine să alegeți o macara completă ca o opțiune viabilă din punct de vedere economic.

Rezumând

Caracteristicile remarcabile ale ansamblului supape din alamă cu bilă permit utilizarea acestuia în zone industriale și casnice. Ajutorul unui specialist în subtilitățile tehnice vă va ajuta să alegeți singura opțiune corectă care vă va servi întreaga viață conștientă cu credincioșie și credincioșie.

Videoclipul din acest articol este o imagine de ansamblu a tipurilor de valve cu sferă populară.
