Ce cablu este necesar pentru pompa de la sonda
De regulă, cablul pentru pompele de foraj din echipamentele din fabrică nu este suficient pentru conectarea la sursa de alimentare și trebuie să fie mărit cu o piesă suplimentară. Găsirea exact aceluiași marcaj este extrem de dificilă, deci de cele mai multe ori trebuie să folosiți alte mărci, dar aici există câteva reguli care vă vor ajuta atunci când alegeți.
Vom vorbi despre unele dintre trăsăturile și specificul firelor electrice pentru astfel de scopuri de mai jos și, de asemenea, vom vedea filmul tematic din acest articol ca o completare.

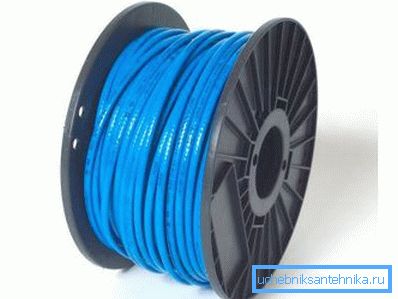

Alegeți un cablu
Notă. În majoritatea cazurilor, producătorii de pompe submersibile își propun cablurile să crească lungimea, dar prețul lor este prea mare, prin urmare, cel mai adesea recurg la alte opțiuni. În astfel de cazuri, este adecvat orice cablu adecvat VVG sau PVA cu secțiunea dorită. Deși mulți susțin că marca TML va fi cea mai bună soluție, deși în practică, potrivit autorului acestui articol, nu există nicio diferență.
Lungimea cablurilor
- Pentru a alege secțiunea corectă a cablului, trebuie să știți distanța pe care o veți prelungi și puterea pompei care este acționată. Dacă puterea totul clar (este scris în jurnal și pe unitate), atunci lungimea este determinată de mașină (sursa de alimentare) la pompa (nu la punctul de conectare).
- Cel mai adesea, un astfel de parametru ca lungimea nu este acordat atenție, deoarece piesa suplimentară nu depășește două până la trei zeci de metri, dar acest lucru nu este întotdeauna cazul. Pentru pompele submersibile, lungimea cablului nu trebuie să depășească 6% din căderea maximă admisă de tensiune.
Aceasta se poate calcula folosind formula L = (V * V V) / (I * 2 * 100 * (PF * A / Q)).
- Aici L este lungimea maximă admisă;
- V este tensiunea nominală (V);
- ?V - pierdere de tensiune maximă (%);
- I - valoarea pompei submersibile (A);
- p - 0 ÷ 02ohm / mm3 (rezistivitate pentru cupru);
- q - secțiunea transversală (mm) a cablului;
- PF = 1.
Selectarea secțiunii
Așa cum am menționat deja, cablul pentru pompele de foraj este selectat în funcție de raportul dintre secțiunea transversală / putere, dar pentru ao face mai ușor, puteți utiliza tabelul de mai jos.
| Puterea motorului | Secțiunea cablurilor (mm2) | |||||||
| 41 | 41.5 | 42,5 | 44 | 46 | 410 | 416 | ||
| kW | l. a. | Lungimea cablului (m) | ||||||
| 0,25 | 0,33 | 70 | 105 | 170 | ||||
| 0,37 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1.0 | 35 | 50 | 85 | 140 | 210 | ||
| 1.1 | 1.5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1.5 | 2.0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2.2 | 3.0 | 30 | 50 | 75 | 125 | 200 |
Tabel pentru pompe submersibile monofazate (230V, 50Hz)
| Puterea motorului | Secțiunea cablurilor (mm2) | |||||||||||
| 41 | 41.5 | 42,5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| kW | l. a. | Lungimea cablului (m) | ||||||||||
| 0,37 | 0,50 | 300 | ||||||||||
| 0,55 | 0,75 | 250 | 380 | |||||||||
| 0,75 | 1.0 | 195 | 295 | |||||||||
| 1.1 | 1.5 | 145 | 215 | 360 | ||||||||
| 1.5 | 2.0 | 105 | 160 | 265 | 425 | |||||||
| 2.2 | 3.0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3.0 | 4 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4 | 5.5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5.5 | 7.5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7.5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9.2 | 12.5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17.5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18.5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Tabel pentru pompe submersibile trifazate (400V, 50Hz)
Se pare că, de ce acordați atât de multă atenție selecției secțiunii de cablu și de ce aveți nevoie de instrucțiuni aici? De fapt, aceasta afectează durata vieții de serviciu și activitatea unității în sine (învățați aici cum să faceți un filtru pentru un puț).
Faptul că rezistența crește secțională subevaluata, prin urmare, se încălzește metalul (în acest caz, cupru) conductori între care izolația este încălzită și micșora manșonul.
Un astfel de proces poate duce la un scurtcircuit sau pur și simplu la uscarea izolației, ceea ce o face inutilizabilă. În plus, energia consumată la încălzire nu primește motorul, ceea ce înseamnă că nu va putea să livreze puterea necesară.
Când se conectează, se poate dovedi că cablul pompei pentru o fantă constă din trei sau patru nuclee, dar acest lucru depinde în principal de faptul dacă pompa este monofazată sau trifazată.
Deci, pentru alimentarea cu trei faze, aveți nevoie de patru nuclee, în timp ce opțiunile pentru o singură fază sunt posibile - totul va depinde de automatizare. Această automatizare (senzor de presiune și senzor de funcționare uscată) poate fi produsă ca o singură unitate, dar poate fi conectată autonom, deși acest factor nu afectează numărul de nuclee - se întâmplă altfel.
compus

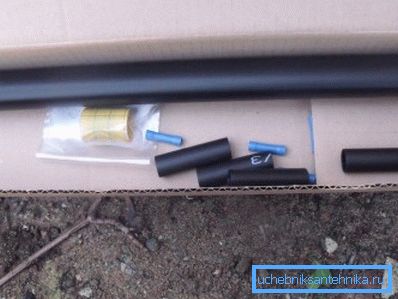

Notă. Manșonul termocontractant este un tub cu un anumit diametru care, atunci când este încălzit, este strâns și, după răcire, rămâne în aceeași poziție. Astfel de cuplaje sunt fabricate din poliolefine (substanțe organice și polimeri sintetici), rezultând un material durabil și elastic.
Pentru a conecta două bucăți de cablu cu propriile mâini, mai întâi de toate, ar trebui să aveți grijă să răsuciți conductorii astfel încât să nu ardă și să nu explodeze sub tensiune.
Figura superioară prezintă trei tipuri de răsuciri folosite în astfel de cazuri, dar primele două metode sunt cele mai des utilizate - simple și bandajate. Practica arată că acestea sunt suficient de puternice pentru a se rupe și nu arcează niciodată.
Nu uitați că, înainte de a proceda la îmbinarea cablului, este necesar să vă puneți conturul de căldură - un tub gros pe cablu în sine și manșoane subțiri pe fiecare miez separat.
După ce ați făcut acest lucru, tăiați cu atenție toate firele la lungimea dorită, tăiați capetele, aproximativ 50-60 mm și splicing. După aceea, împingeți mâneca mică pe rândul său și lipiți-o și apoi lipiți partea superioară a cofrajului, așa cum se arată în fotografia de mai sus.
Cuplaj fără cuplare
În mod corect, trebuie remarcat că nu este întotdeauna necesar să folosiți manșoane și răsucite pentru a construi cablul pe pompele submersibile, dar acest lucru se aplică numai la puțuri. Faptul este că capul de bine este adesea realizat cu un bloc de borne în interior, cu care este posibilă realizarea splicingului (vezi și articolul Tipuri de puțuri și caracteristicile acestora).
Acest lucru se întâmplă destul de ușor și simplu - capetele fiecărei vene sunt tăiate în jur de 10 mm și inserate în găurile opuse. Este foarte important aici să strângeți șurubul cu efortul necesar, deoarece, prin ciupirea acestuia, aveți posibilitatea să loviți firul de-a lungul venelor mici, creând astfel o secțiune slabă în secțiune transversală.
NOTĂ! Dacă nu strângeți șurubul strâns, atunci poate apărea scânteiere în bloc, ceea ce duce la oxidarea și, uneori, la topirea blocului.
În majoritatea cazurilor, instalatorii nu utilizează blocul de borne, folosind un manșon termocontractabil pentru construcții. În același timp, costurile cresc cu un penny, iar fiabilitatea conexiunii crește semnificativ.
concluzie

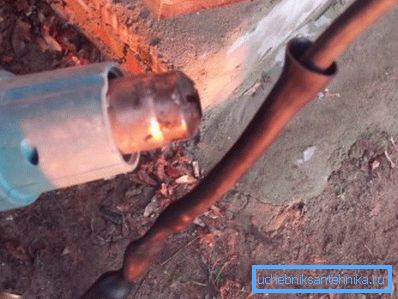

În concluzie, aș dori să vă spun că nu aveți nevoie de unelte speciale, cum ar fi un fier de lipit sau un blowtorch, pentru a încălzi manșoanele de contracție pe cablul unei pompe submersibile. Polimerul poate fi încălzit cu foc deschis și chiar meciuri obișnuite și chips-uri uscate sub formă de spărturi sunt suficiente pentru acest lucru (de asemenea, învățați cum să faceți un burghiu pentru fântână cu propriile mâini).
Mult noroc!
