Ce este necesar macaraua pe pentru instalarea subterană
Pentru conducte de apă sau conducte de gaz, este cel mai convenabil să încorporați o supapă cu bilă pentru o instalație subterană de plastic. Acest design poate oferi o perioadă de operare suficient de lungă și fără probleme cu întreținerea.
Există multe opțiuni pentru materiale pentru astfel de supape, dar plasticul este cel mai convenabil, deoarece nu se teme de umezeală și coroziune deloc. Vom explica cum să îl instalați și să demonstrați videoclipul tematic în acest articol.
PE macarale
descriere
- Țevile de polietilenă sunt mult mai ieftine decât metalul, astfel încât cele mai multe localități și diverse spații industriale nu se află fără căile de comunicație din acest material. În plus, prețul unei macarale PE este mult mai mic decât cel al unui analog de oțel, dar durata de viață este incomensurabil mai lungă, ceea ce joacă, de asemenea, un rol semnificativ în alegerea materialelor pentru conducte.
- Utilizarea pe scară largă a acestui mecanism se datorează, de asemenea, gamei sale destul de largi de diametre. - poate fi montat pe țevi cu o secțiune transversală de 20 până la 315 mm și poate funcționa la temperaturi cuprinse între -20 ° C și + 40 ° C, ceea ce este acceptabil pentru orice regiune a Federației Ruse cu instalații subterane.
- În plus, supapa cu bilă pentru instalarea subterană poate fi montată, fără echipare pentru acest puț special - pentru ajustarea lui este suficient să aducă mecanismul de control afară, iar nodul însuși poate fi acoperit cu pământ. Distanța față de suprafața solului din conductă poate fi de la 1.650 mm la 2.750 mm.
- Tija telescopului este prelungită cu un profil pătrat tubular, la capătul căruia este sudat un manșon hexagonal., care este montat pe axul macaralei și se rotește cu ajutorul unei tije de metal pătrat / hexagonal.
- O macara subterana este fabricata din materiale polimerice (proiectarea este destinată sudării la cap sau a îmbinărilor de țevi). Orificiile acestui mecanism sunt fabricate din PE 100 SDR11 - acest lucru este suficient pentru conductele de gaz cu o presiune de 10 bar și pentru conductele de apă cu o presiune de 18 bari.
Notă. Un capac de protecție din polietilenă este instalat pe cordonul prelungitor al două țevi cu pereți subțiri. Se pot mișca liber unul în celălalt.
Specificațiile anumitor macarale
| View. cerere | Pentru gaz 10 bar, pentru apă 16 bar |
| DST | SDR11 |
| material | PE80 / PE100, PE2406 / PE3408 |
| Deschidere / închidere | ? rotație |
| temperatură | De la -29 la 600 градуzi |
| Tipul trecerii | Plictisitor complet |
| Tipul tijei auxiliare | Extensie telescopică |
| Tip de purjare | Fără purjare, 1 purjare, 2 curățare |
| Sudarea corpului și priza | Electric sau cuplaj |
| Standarde de testare | EN 1555, ANSI / ASTM B16. 40 |
SDR11 tabel
| număr | Prenume | Din ce se face |
| 1 | carcasă | Polietilena (PE) |
| 2 | clopot | Polietilena (PE) |
| 3 | minge | Polipropilenă (PP) |
| 4 | Spațiu pentru minge | NBR (cauciuc) |
| 5 | Suport inel | Polipropilenă (PP) |
| 6 | stoc | acetal |
| 7 | conector | Polipropilenă (PP) |
| 8 | Bearing inel | NBR (cauciuc) |
| 9 | Adaptor inel | NBR (cauciuc) |
Supape cu bilă PE
| Diametru (mm) | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 | 20 | 0560 |
| Masa (kg) | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 | 25 | 0560 |
Dimensiuni. standard
| Diametru (mm) | vedere |
| 63 | Fără unelte |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Cu unelte |
| 225 | |
| 250 | |
| 280 | |
| 315 (Full-pass.) | |
| 355 | |
| 400 |
PE supapă fără purjare
| Diametru (mm) | vedere |
| 63 | Fără unelte |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Cu unelte |
| 225 | |
| 250 | |
| 280 | |
| 315 (Full-pass.) | |
| 355 | |
| 400 |
Cu o purjare
| Diametru (mm) | vedere |
| 63 | Fără unelte |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Cu unelte |
| 225 | |
| 250 | |
| 280 | |
| 315 (Full-pass.) | |
| 355 | |
| 400 |
Cu două lovituri
Nuanțele editării
Notă. În prezent, în Federația Rusă, o macara subterană de apă sau de gaze nu are o aplicare suficient de largă. Cu toate acestea, o mulțime de organizații de construcții manifestă un interes sănătos pentru astfel de dispozitive de construcție.
Aceste vane în versiunea de sol sau subteran (cu ajutorul puturilor) pot fi utilizate în instalațiile de gaze. Dar, în același timp, instrucțiunea nu recomandă folosirea puțurilor de-a lungul cursului.
Problema este că regulile de lucru în aceste rezervoare și recomandările pentru deschiderea lor complică în mod semnificativ funcționarea supapelor de acest tip.
OAO Gazprom a elaborat anumite standarde tehnice în care instalarea supapelor din polietilenă (prețul nu este luat în considerare) se face, de preferință, fără godeuri.
Instalația este recomandată numai în cazul în care conducta este instalată la o adâncime mare, ceea ce nu permite utilizarea unui servomotor telescopic pentru reglare.
Există un standard STO GAZPROM 2-2.1-093-2006, care demonstrează soluțiile (ilustrate) pentru proiectarea, construcția și reconstrucția conductelor de polietilenă pentru rețeaua de gaz.
Acesta descrie o varietate de opțiuni pentru instalarea macaralelor tip PE care pot fi executate:

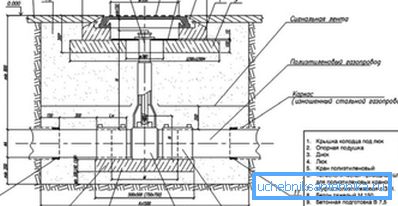

- Direct pe carosabil (în mijlocul drumului);
- Direct pe carosabil (în mijlocul drumului) și pe trotuarele pietonale, precum și în zona parcului;

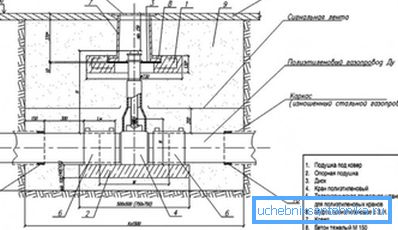

- Sub covor (gazon) în zona parcului sau centura de pădure.
concluzie
Instalarea robinetelor PE cu propriile mâini pentru instalațiile sanitare la domiciliu este oarecum dificilă, deoarece nu există echipament special pentru acest lucru, care este furnizat printr-o rețea de magazine hardware.
Dacă vorbim despre materiale plastice, atunci pentru sectorul privat, se preferă polipropilena și în prezent acest material satisface pe deplin nevoile rezidenților din sectorul privat.
