Ce este o macara cu trei căi - caracteristicile funcționării
Supapa cu trei căi în formă de T poate fi găsită într-o varietate de sisteme de comunicații, dar designul a primit cea mai mare distribuție în sistemele de încălzire. Acest lucru se datorează faptului că, atunci când se deplasează prin conducte, lichidul de răcire se răcește, iar camerele diferite sunt încălzite diferit.
Datorită prezenței unității de amestecare, temperatura este menținută la un anumit nivel.
Tipuri de modele
Toate produsele din acest grup pot fi împărțite în mai multe tipuri, în funcție de caracteristicile lor:
| Structuri de închidere | Caracteristica principală a acestora este că mecanismul de blocare este destinat doar să suprapună o anumită ieșire, adică sarcina proiectului este de a opri conducta din una sau alta duză. Nu se recomandă utilizarea acestei opțiuni pentru ajustare, deoarece structura este supusă unei uzări sporite și nu reușește foarte repede. |
| Dispozitive de control | Această opțiune este proiectată special pentru a regla intensitatea fluxurilor de la două duze și pentru a alimenta sistemul de răcire mixt. Configurația echipamentului poate fi foarte diferită, totul depinde de caracteristicile de funcționare și de caracteristicile sistemului. |
| Construcții mari | Dacă duzele care intră în vana cu trei căi sunt de 100 mm sau mai mult, atunci este mai probabil o supapă, deoarece implementează o versiune complet diferită a mecanismului de blocare. Cel mai adesea, astfel de unități sunt fabricate din fontă, deci greutatea lor este semnificativă |
| Modificări automate | O supapă cu trei căi, cu cap termic sau servo, se numește o supapă cu trei căi. Prin aceasta, reglarea temperaturii lichidului de răcire se poate face într-o ordine autonomă, în conformitate cu setările introduse anterior. Acest lucru îmbunătățește foarte mult gradul de utilizare. |
Sfat! Cel mai bine este să achiziționați produse care au o reglare a scării pe capul supapei. Acest lucru simplifică foarte mult reglajul și vă permite să memorați anumite valori pentru a nu pierde timpul pentru a determina poziția optimă a macaralei.
Caracteristicile sistemelor luate în considerare
Pentru a găsi cea mai bună opțiune, este necesar să înțelegeți în mod clar modul în care sistemul funcționează și cum este aranjat mecanismul în cauză. De asemenea, este important să alegeți modificarea optimă pentru anumite condiții și vom vorbi despre toate aceste nuanțe de mai jos.

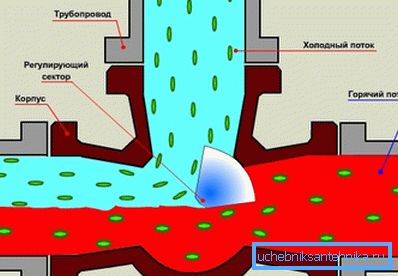

Principiul de funcționare a macaralei

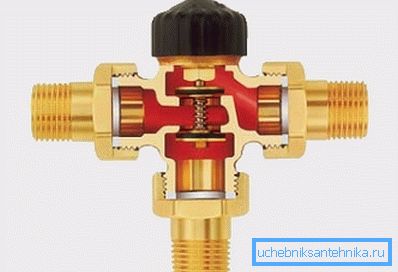

În ceea ce privește modificarea blocării, totul este destul de simplu și clar:
- Supapa de separare în poziția deschis trece întregul lichid din linia principală și din spate, asigurând astfel o anumită temperatură medie a agentului de răcire.
- Dacă ventilul este închis, fluxul de întoarcere nu este pur și simplu furnizat și lichidul maxim de temperatură curge în sistem, această opțiune fiind de obicei folosită în timpul sezonului rece. Câte poziții are o supapă cu trei căi a acestei modificări? Doar două - deschise și închise, încercând să reglementeze fluxul cu acesta sunt interzise.
Sistemele reglementate funcționează pe un principiu diferit, astfel încât acestea ar trebui luate în considerare separat.
Este demn de remarcat faptul că această opțiune este mai solicitantă și se datorează mai multor avantaje pe care le vom lua în considerare:
- Posibilitatea ajustării foarte precise a proporțiilor feedurilor. Acest lucru ajută la reglarea temperaturii în cameră cu o precizie de 2-3 grade, ceea ce vă permite să mențineți întotdeauna un microclimat optim în casă. Nu fără nici un motiv, această opțiune este cea mai solicitată în rândul clienților și de mulți ani a fost un lider în vânzările totale de produse de acest tip.
- Există un număr mare de dimensiuni care se potrivesc oricărui sistem, de exemplu, o macara cu trei căi de 2-2-1 inch este o opțiune excelentă pentru o clădire cu două etaje, iar o macara cu trei căi, DU15 inch, este potrivită pentru apartamente mici sau chiar camere individuale. De obicei, proiectul prescrie caracteristicile necesare, dar dacă nu este, este bine să consultați un specialist calificat.
- Această opțiune nu are un anumit număr de poziții, nodul de reglare se deplasează cât este necesar.. Dar merită să ne amintim despre un factor foarte important: mecanismul reglabil poate fi folosit ca dispozitiv de închidere, este suficient să opriți complet supapa și unul dintre fluxuri va fi complet tăiat.
Merită să se ia în considerare încă o opțiune - o supapă cu trei căi 14m1, principala sa diferență fiind că unul dintre ieșiri a fost inițial prevăzut pentru instalarea unui manometru. În acest scop, se realizează o platformă specială pe una dintre laturi, pe care se fixează echipamentul de măsurare, configurația sa poate fi foarte diferită.
Avantajul unei valve cu trei căi pentru un manometru este acela că măsurătorile nu pot fi efectuate în mod continuu, ci numai dacă este necesar. Acest lucru vă permite să prelungiți în mod semnificativ durata de viață a echipamentului, deoarece impactul asupra acestuia nu este constant, ci numai periodic.

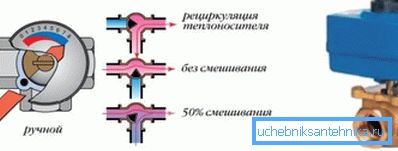

Caracteristicile funcționării dispozitivului
Luați în considerare modul în care proiectarea funcționează în sistemul de încălzire al unei case sau apartament:
- În prima poziție, toate canalele sunt deschise și debitele sunt amestecate uniform, ceea ce permite reducerea temperaturii lichidului de răcire. Cel mai adesea, această opțiune este utilizată în sistemele de încălzire prin pardoseală, deoarece funcționarea acesteia necesită o temperatură mult mai scăzută decât pentru radiatoare.
- În a doua poziție, linia de retur este blocată complet, iar lichidul de răcire este introdus în sistem cu temperatura maximă. Această opțiune se aplică în cea mai rece perioadă a anului și asigură transferul maxim de căldură, dar nu este recomandat să o utilizați într-un alt moment, deoarece, în primul rând, camera va fi foarte caldă și, în al doilea rând, va fi consumată o cantitate suplimentară de energie.
- În cel de-al treilea caz, debitul de intrare din cazan este blocat, iar fluidul circulă într-o buclă închisă.. Acest lucru este necesar în cazurile în care apa este încălzită prea mult și chiar amestecarea returului nu poate asigura o reducere adecvată a temperaturii.
- Opțiunile intermediare vă permit să reglați debitul, permițând astfel setările să mențină o temperatură stabilă.
Criterii de selecție
Atunci când selectați o opțiune specifică, este important să luați în considerare următorii factori:
- Diametrul comunicațiilor la care va fi realizată conexiunea, de exemplu, o supapă cu trei căi 1-2 de câte 1-2 cm este potrivită pentru sistemele cu un diametru mic, dar nu este solicitată în modele cu performanțe mari.
- Când instalați manual, este mai bine să utilizați robineți pe care să puteți instala mai târziu un servo. Prețul lor este ceva mai mare, dar dacă este necesar, puteți echipa sistemul cu o unitate de tuning automată.
- Instrucțiunile de instalare și de operare trebuie să fie în limba rusă, astfel încât să puteți înțelege toate nuanțele procesului.
Sfat! Asigurați-vă că verificați cu vânzătorul disponibilitatea documentației care certifică calitatea produsului și conformitatea acestuia cu standardele stabilite.
concluzie
Ventilele cu trei căi vă permit să ajustați temperatura lichidului de răcire, economisind astfel fonduri semnificative pentru încălzire și aer condiționat. Videoclipul din acest articol va dezvălui câteva detalii în detaliu și va arăta în mod clar o serie de puncte importante.
