Conectarea stației de pompare la puț: sfaturi privind

În aranjarea sistemului de aprovizionare a apei, comandantul trebuie să rezolve o serie de sarcini destul de complexe. Iar una dintre ele este de a conecta stația de pompare la puț cu mâinile noastre - la urma urmei, numai cu instalarea și configurarea corespunzătoare a acestei unități vom primi apă fără întrerupere și în volumul necesar.

Mai jos vom vorbi despre aceste sisteme și vom descrie în detaliu procesul de instalare a acestora.

Dispunerea dispozitivului

Pentru ridicarea apei din puțuri și puțuri de până la 20 de metri situate în gospodăriile particulare, cel mai adesea sunt folosite fie pompe submersibile, fie stații de pompare automate. Și tocmai aceasta este a doua opțiune care a devenit recent mai populară, deoarece structura unei astfel de stații include un întreg complex de echipamente care asigură funcționarea neîntreruptă a întregului sistem.

De regulă, unitatea de pompare este completată cu astfel de detalii:

• Pompa însăși, adesea tip centrifugal. Dispozitivul este responsabil pentru ridicarea apei și transportul acesteia prin conducte.

Fiți atenți! Uneori, o astfel de pompă este instalată în plus față de o pompă submersibilă, mai ales dacă este nevoie să se ridice apa dintr-un puț adânc până la etajele superioare.

• Capacitatea hidroacumulativă, care este un rezervor, împărțită printr-o membrană în mai multe secțiuni. Datorită acestui design, presiunea din sistem se schimbă mai ușor, iar automatizarea, care este responsabilă pentru pornirea piesei de pompare, se rotește mai puțin frecvent. De asemenea, utilizarea bateriei atenuează șocurile hidraulice, ceea ce are un efect pozitiv asupra stării tuturor conexiunilor.

• Comutator de presiune care reacționează la o schimbare a sistemului. De îndată ce nivelul presiunii din conducte și / sau acumulator scade, releul pornește motorul pompei și apa începe să curgă în țevi de la sursă.
• Manometru pentru înregistrarea schimbărilor.

Un sistem de admisie a apei este utilizat pentru a furniza apă dintr-un puț sau dintr-un puț, care este un furtun de aspirație echipat cu o supapă de reținere. La priză se montează conducta centrală, care conectează stația automată cu casa și toate punctele de consum.

Tehnologie de asamblare

Alegerea unui loc

Înainte de a începe lucrul la instalarea unității de pompare, trebuie să selectați un loc potrivit.

Cerințele pentru acesta sunt următoarele:

• în primul rând, Sistemul trebuie amplasat în imediata apropiere a sursei de apă. Acest lucru ne va permite să asigurăm cea mai eficientă aport de apă fără pierderi de energie.
• În al doilea rând, Aparatul trebuie protejat de efectele precipitațiilor. Desigur, majoritatea stațiilor de pompare sunt produse în incinte închise, dar ele nu sunt în mod clar concepute pentru a lucra permanent în ploaie și zăpadă.
• treilea, site-ul de instalare trebuie să asigure accesul la sistem pentru punerea în funcțiune și întreținerea preventivă.
• De asemenea, nu trebuie să uitați că motorul pompei produce destul de mult zgomot, prin urmare nu ar trebui să le montați în camere de zi.

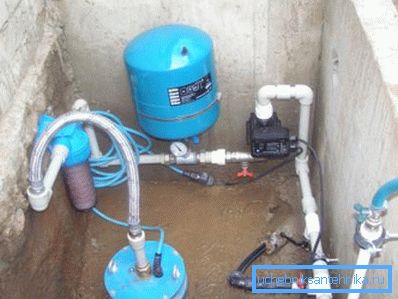

Din acest punct de vedere, subsolul casei (în cazul în care puțul este situat în imediata apropiere a fundației), groapa sau caisson va fi un loc ideal pentru instalare. De asemenea, puteți amplasa stația de comandă în fantă, asigurând-o pe un raft special sub gât.

Am pus tuburi

După alegerea locului de instalare, trebuie să așezăm o conductă din casă în sursa de apă.

Instrucțiunile pentru efectuarea lucrărilor în acest caz sunt destul de simple:

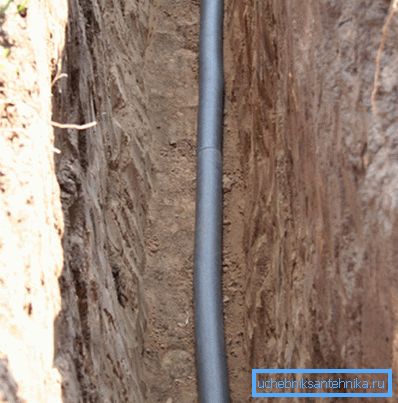

• Am săpat un șanț cu o pantă spre puț. Adâncimea șanțului ar trebui să fie oarecum mai mare decât adâncimea înghețării solului - așa că protejăm conducta de formarea de gheață.
• În fundul șanțului adormim o pernă de nisip de până la 20 cm grosime.
• Am pus tubul, împachetându-l cu materiale izolante.

Fiți atenți! Ca o alternativă la izolație, poate fi utilizat un cablu de încălzire autoreglabil.

• În fundație facem o gaură prin care pornim conductele spre subsol sau spre subteran.
• Am atașat conducta la cablajul intern, izolând cu atenție toate zonele din încăperile neîncălzite.
• Conectăm celălalt capăt al conductei la stația de pompare printr-o piesă specială cu o supapă de reținere și o plasă pentru curățarea particulelor suspendate. Prețul unei astfel de părți este mic, dar utilizarea sa îmbunătățește semnificativ stabilitatea sistemului.

Conectăm unitatea

Apoi trebuie să conectăm și să rulați unitatea în sine.

Schema de conectare a stației de pompare pentru puț este destul de simplă și se poate realiza cu abilități minime:

• În primul rând, pregătim o bază pe care va fi montată stația. Cel mai bun dintre ele este un podium mic din caramida sau turnat din beton armat. Înălțimea minimă a unui astfel de podium este de aproximativ 20 cm.
• Direct sub picioarele unității este de a pune un covor de cauciuc cu o grosime de aproximativ 10 mm. Materialul elastic va compensa efectiv vibrațiile, reducând uzura echipamentului și reducând zgomotul.
• Picioarele pompei sunt montate pe o garnitură din cauciuc și fixate cu șuruburi de ancorare cu șaibe largi.

Apoi trebuie să atașați un furtun de admisie a apei.

Pentru conectare:

• Inch cuplaj cu filet exterior.
• Oțel sau colț de bronz cu filet exterior.
• O supapă de reținere adecvată care asigură un flux uniform de apă în sistem.
• Conexiune- "american".

Conectăm toate piesele într-un singur sistem, conectând conducta de admisie a apei la partea de pompare. În același timp, este necesar să se monitorizeze etanșeitatea tuturor îmbinărilor.

Prin aceeași metodă, conectați țeavă de ieșire. Așa cum am menționat mai devreme, aici puteți instala un filtru de metal grosier.

Puteți optimiza sistemul nostru prin instalarea unui prefilter în fața părții pompei. Utilizarea acestui dispozitiv cu costuri reduse vă permite să prelungiți durata de funcționare a pompei deoarece particulele de argilă și nisip care intră în secțiunea de curgere reprezintă un factor major în uzura pieselor.

Fiți atenți! Modelele centrifuge suferă de o calitate slabă a apei, oarecum mai puțin decât cele vibratorii, însă instalarea unui filtru poate fi considerată foarte de dorit.

Configurație pre-lansare

După terminarea lucrului cu piesa hidraulică, este necesară efectuarea reglajului inițial al întregului sistem:

• Pentru a regla presiunea din pompă printr-o gaură tehnologică specială, umpleți aproximativ două litri de apă.
• Efectuați o pornire de testare a unității, fixând momentul pornirii și opririi sistemului. Rata de oprire optimă este de la 2,5 la 3 bari, partea pompei trebuie să fie pornită de 1,8 - 1,5 bari.
• Dacă se observă abateri de la aceste figuri, este necesar să deschideți capacul presostatului și să îl calibrați prin rotirea șuruburilor de reglare. De regulă, ele sunt marcate cu un marcaj care fixează direcția de creștere și de scădere a indicatorului.

După finalizarea reglării, pompa poate fi conectată pentru a funcționa în modul normal.

concluzie

Schema de conectare a unei stații de pompare într-un puț sau într-un puț dat aici este optimă din punct de vedere al fiabilității și al minimizării costurilor forței de muncă. Desigur, poate fi îmbunătățită, dar pentru începător va fi suficient și această informație. Urmând recomandările, precum și studiind videoclipul din acest articol, puteți completa cu ușurință instalarea și configurarea de bază a sistemului de alimentare cu apă.
