Construiți-vă instalații sanitare: de la proiect la

Plasarea unui sistem de alimentare cu apă în casă sau în apartament cu mâinile proprii este o sarcină destul de dificilă, dar este totuși fezabilă chiar și pentru cei care nu au întâlnit anterior sarcini similare. Dacă ați petrecut ceva timp la pregătire, veți putea să efectuați cu succes lucrări de proiectare și instalare, economisind cu plăcere serviciile de instalatori profesioniști.

Firește, înainte de a prelua instrumentele, merită să explorați toate informațiile disponibile. Și pentru aceasta am încercat mai jos să furnizăm date de bază care vă pot fi utile.

Proiectarea sistemului de alimentare cu apă

Sursă de apă

Dacă trebuie să proiectăm un sistem de alimentare cu apă într-un apartament, atunci nu apar niciodată dificultăți. Acest lucru se datorează faptului că, prin alimentarea cu apă centralizată, este necesar să se pună literalmente câțiva metri de țevi pentru a conecta intrarea în cameră cu toate punctele de consum (vor exista două sau trei dintre ele).

În cazul în care este mai dificil să se facă față alimentării cu apă a unei case particulare:

• Mai întâi trebuie să determinăm sursa. Dacă un sistem local de alimentare cu apă este conectat la localitate, atunci trebuie să coordonăm conexiunea cu acesta în canalul municipal de alimentare cu apă sau în altă autoritate de acordare a licențelor.

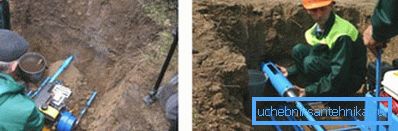

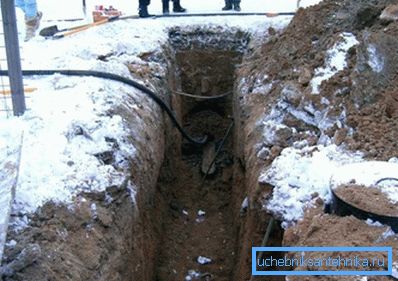

• Următoarea întrebare este legarea autostrăzii de casă.. Aici, de multe ori este necesar să se decidă cum să se pună instalația sub drum, deoarece comunicațiile nu sunt întotdeauna așezate înainte de asfaltare. Cea mai rezonabilă soluție în această situație va fi atragerea de echipamente de construcție, și anume instalații pentru foraj orizontal directional.
• Dacă nu doriți să cheltuiți bani sau aveți nevoie să traversați un drum care nu depășește 8-10 m, atunci puteți încerca să-l faceți singuri.. Experții cu privire la modul de a face o puncție peste drum pentru un sistem de alimentare cu apă, recomandă utilizarea unui burghiu orizontal cu tije de extensie. Desigur, complexitatea procedurii este foarte mare, dar dacă aveți mai mult timp decât bani, merită să încercați.

Fiți atenți! Conform SNB 3.03.02-97, distanța de la alimentarea cu apă a drumului este la cel puțin 2 m de marginea pietrei laterale. Cu toate acestea, în fiecare situație specifică merită rezolvarea problemei separat, deoarece adesea aceste norme sunt ignorate de comunicările anterioare.

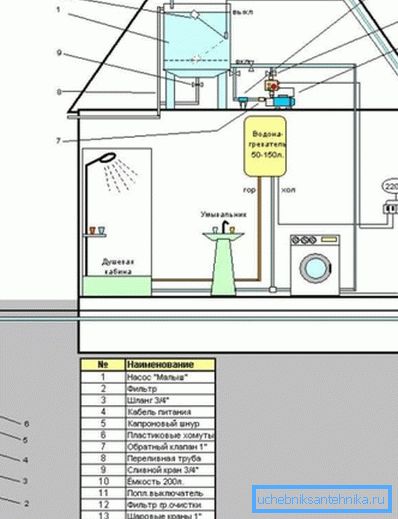

• Dacă nu există un conductor de apă, atunci este necesar să dați o sursă separată. În această calitate, pot exista puțuri și puțuri diferite, echipamente cu pompe speciale pentru alimentarea cu apă a casei.
• Pentru o utilizare mai eficientă a sursei, în plus față de pompă, merită instalat un rezervor de expansiune pentru stocarea rezervelor de apă.. Prezența unui astfel de rezervor va contribui la presiunea uniformă în țevi și puteți utiliza imediat alimentarea cu apă, fără a aștepta pompa să pompeze următoarea porție de apă.

Fiți atenți! Instalarea rezervoarelor de expansiune reduce, de asemenea, consumul de energie și mărește durata de viață a pompei datorită pornirii sale mai rare.

• În cele din urmă, trebuie să te gândești la confort.. Într-o casă privată, singura sursă de apă caldă va fi o încălzire electrică, cu gaz sau cu combustibil solid, deci atunci când planificați comunicațiile pentru acest dispozitiv, este necesar să vă asigurați un loc separat.

Țevi în interiorul casei

În interiorul casei în sine, de asemenea, trebuie să proiectați cablarea conductei. Desigur, cel mai bine este ca toate punctele de consum să fie amplasate cât mai aproape de punctul de intrare, dar acest lucru nu este întotdeauna cazul.

Pot exista două opțiuni pentru planificare:

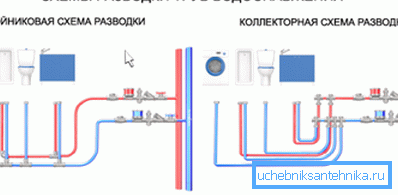

• Mai economic este așa-numitele cabluri de serie. Din coloană, se pune un contur care rulează de-a lungul tuturor punctelor de consum, iar în fața fiecărui punct se efectuează un tee lateral. Prin intermediul unui tee, conectăm macaraua la un sistem de alimentare cu apă, economisind astfel volume considerabile de material.
• Dezavantajul rutei secvențiale este instabilitatea presiunii: de îndată ce deschidem un robinet, restul presiunii scade la aproape zero.

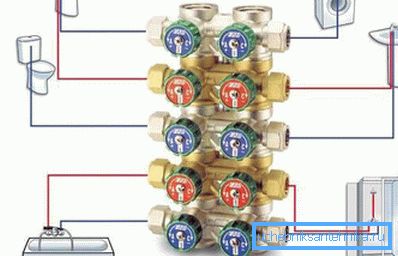

• Din acest motiv se folosește cablajul colector (paralel). Un colector cu mai multe ieșiri este conectat la rampă, iar circuitele de alimentare cu apă caldă și rece sunt conectate la aceste ieșiri - câte unul pentru fiecare punct de consum. Prețul unei astfel de soluții va fi semnificativ mai mare, dar în casele mari merită implementat doar o astfel de schemă.

În cele din urmă, nu uitați de chiuvetă. În mod obișnuit, instalația de alimentare cu apă se realizează în paralel cu instalarea rețelei de canalizare, deci asigurați-vă că aveți în vedere necesitatea de a monta conducte pentru drenaj.

Instrumente și materiale

Alegerea conductelor

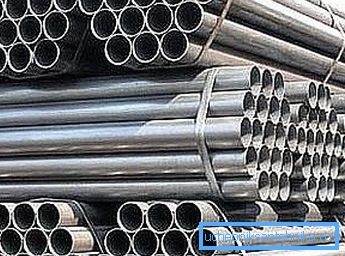

Când proiectul nostru este gata, trebuie să decideți ce materiale vom folosi pentru ao implementa în practică. Și mai întâi de toate, este necesar să alegem conducte adecvate, deoarece fiabilitatea și durabilitatea întregului sistem depind în mare măsură de ele.

Pentru a analiza opțiunile disponibile în prezent, merită studiat următorul tabel:

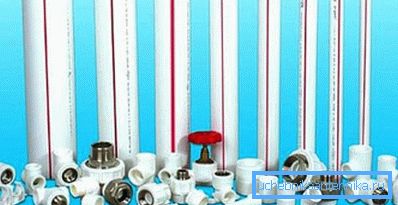

După cum se poate observa din tabel, diferite materiale pentru instalații sanitare au avantaje și dezavantaje diferite. Cu toate acestea, este adesea o țeavă de polimer care este utilizată pentru montarea sistemului sau produsele sunt combinate: partea exterioară, așezată sub pământ, este realizată din fontă sau din polietilenă reticulată densă (PEX), iar partea interioară este din polipropilenă sau din material plastic.

Selectăm unelte

În plus față de conductele propriu-zise, ​​precum și de fitinguri potrivite pentru ele și supape, vom avea nevoie, de asemenea, de unelte.

Dacă construim întregul sistem cu mâinile noastre de la început până la sfârșit, atunci merită să cumpărați:

• Shtroborez sau puncherul pentru lucrul cu desenele rulmentului.
• Văzut pe metal sau plastic (în funcție de conductele pe care le vom pune).
• Mașina de sudat (dacă se intenționează instalarea unor conexiuni permanente ale țevilor din oțel).
• Fier de lipit cu lipire (respectiv pentru conducte de cupru)

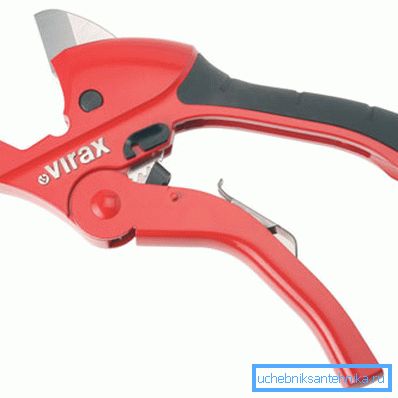

• Țeavă de tăiat este un instrument special care va facilita procesul de montare a produselor la dimensiune.

• Fier de lipit pentru țevi din plastic sau pentru presare pentru presă.
• Un set de instrumente sanitare - chei reglabile și deschise, tăietori pentru tăierea marginilor conductelor etc.
• Nivel și ruleta.
• Unelte de mână.

De asemenea, nu fi amabil să aveți grijă de disponibilitatea unui număr suficient de garnituri și înfășurări sanitare. Cu ajutorul acestor piese vom asigura etanșeitatea punctelor de fixare a supapelor.

Instalarea sistemului

Garnitură deschisă și ascunsă

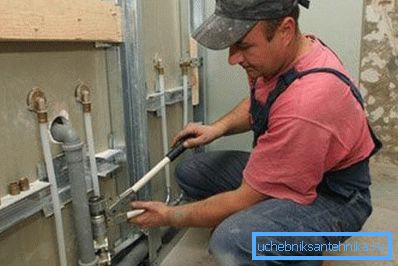

În această secțiune, vom descrie cum să faceți singur instalațiile sanitare.

Și să începem cu pregătirea bazei pe care vor fi instalate conductele:

• Cea mai puțin costisitoare este oțelul deschis. În acest caz, toate contururile sunt plasate de-a lungul pereților camerei și fixate pe bază cu ajutorul clemelor. Fixarea trebuie să fie suficient de rigidă pentru a preveni deplasarea accidentală a țevii, dar elementele de fixare nu ar trebui să prindă produsul și să-l deformeze.

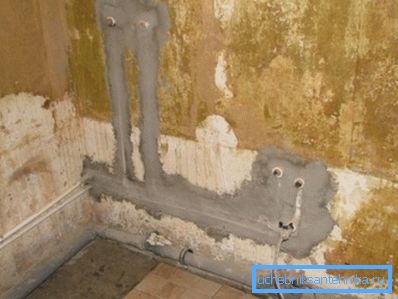

• Cu toate acestea, mulți nu-i place apariția conductelor de apă, și, prin urmare, în zonele deschise sunt așezate în grosimea peretelui. Pentru a face acest lucru, în materialul de construcție facem canelurile folosind un chaser de perete sau un perforator, fixați comunicațiile în ele și luciți peste caneluri cu mortar.
• Puteți face o soluție de compromis. În acest caz, punem toate conductele în mod deschis, dar le ascundem în spatele cutiilor decorative. Acest lucru este cu atât mai convenabil dacă trebuie să mascați o zonă relativ mică, deoarece restul conturului este deja ascuns în spatele mobilierului (de exemplu, o unitate de bucătărie).

Racorduri de țevi

Acum este momentul să discutați despre instalarea reală a rețelei de alimentare cu apă. Indiferent de materialul pe care îl alegem, conductele vor fi în orice caz conectate cu ajutorul unor fitinguri - cuplaje drepte, coate, coturi etc. Proiectarea fitingului și modul de fixare pe țeavă depind de tehnologia de instalare.

Cea mai ușoară modalitate de a face acest lucru este asamblarea sistemului de alimentare cu apă la fitingurile sudate sau cu ajutorul unor unelte speciale pentru țevi metalice din plastic. Vom lua în considerare aceste două opțiuni în această secțiune.

Sudarea este utilizată pentru conectarea țevilor din polimer:

• Produsele tăiate la dimensiuni, curățând cu atenție marginile. Dacă armarea metalică face parte din peretele conductei, o îndepărtăm astfel încât să nu reducem calitatea sudării.
• Selectați fitingul, al cărui diametru corespunde diametrului țevii și configurația - sarcina.

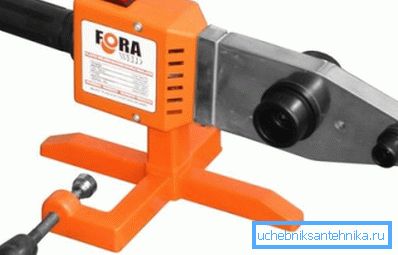

• O conductă și un montaj se atașează la duzele unui fier de lipit. Porniți fierul de lipit și încălziți piesele la fel de mult ca și instrucțiunile necesare (timpul depinde de grosimea plasticului și de puterea dispozitivului).
• Scoateți piesele din duza și conectați-le, împingând conducta în fiting fără rotire. Se fixează timp de 30 de secunde, după care eliberăm și dăm polimerizarea plasticului. Poți folosi conexiunea într-o jumătate de oră - o oră.

Fiți atenți! Atunci când scoateți materialul țevii nu trebuie să rămână la duza, altfel pot apărea probleme cu conexiunea. Dacă rămân fragmente de plastic pe fierul de lipit, înseamnă că stratul de teflon a devenit inutilizabil și elementul de lucru trebuie înlocuit.

Conductele metalice pot fi conectate folosind fitinguri de diferite modele.

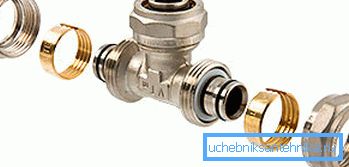

Mai puțin fiabile, dar în același timp mai ușor de instalat sunt strângerea:

• Am tăiat tubul în mărime și am pus o piuliță și o guler pe marginea sa, care va prinde structura în fiting.

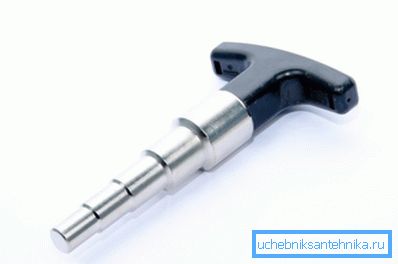

• Asigurați-vă că flambați capătul țevii cu un calibrator - aceasta va evita deformarea inelelor de etanșare.

• Introduceți fitingul în conducta arsă, aliniați clema de prindere și strângeți piulița până când se oprește. Un semn pe care îl punem cu putință este un ușor crackle al clemei.

Cuplajele de presare sunt mai fiabile, dar instalarea lor necesită abilități și instrumente speciale:

• Fragmentul țevii tăiate la dimensiune este calibrat prin alinierea cu atenție a lumenului intern.
• Am pus la marginea manșonului de îndoire.
• Fitingul este introdus în duza calibrată, protejând suplimentar conexiunea de coroziune cu o garnitură dielectrică.
• Fixați conexiunea cu clești speciali. În acest scop este instalată o inserție, diametrul căruia corespunde diametrului țevii îmbinate.
• Dacă am făcut totul bine, atunci acest suport ar trebui să reziste la o presiune de lucru de până la 10 Bar.

Conform uneia dintre aceste metode, întregul sistem de alimentare cu apă este asamblat. După aceasta, va trebui să instalăm numai supape și să conectăm supape și mixere, precum și să efectuăm o încercare. Dacă nu există scurgeri la articulații, atunci am făcut totul bine!

concluzie

Toată lumea poate echipa un sistem de alimentare cu apă cu propriile sale mâini, dar numai cel care își petrece timpul și analizează cu atenție toate aspectele legate de sarcina viitoare va reuși să asigure că sistemul are o durată lungă de viață. Puteți afla mai multe despre caracteristicile conductelor de apă care se montează automat prin vizualizarea videoclipului din acest articol.
