Cork cork: dispozitiv, aplicare, probleme

Cum se face o macara conica (pluta)? Unde sunt folosite aceste produse? Pentru ce se utilizează, de exemplu, macaraua de plută 11B6BK DU50? Cât de bune sunt aceste elemente ale supapelor în sistemele de încălzire și alimentare cu apă pe fundalul alternativelor? Să încercăm să răspundem la aceste întrebări.

Ce este

Diagrama schematică și materialele utilizate

Acesta este numele unui dispozitiv de blocare sau de reglare, al cărui element principal este o plută - are forma unui con conic complet sau trunchiat cu un canal intermediar și intră în contact cu corpul cu toate suprafețele laterale. Impermeabilitatea la apă, aer, gaz sau alt mediu transportat de conducte este asigurată de absența unui spațiu între fișă și pereții carcasei.

Dispozitivul macaralei de plută implică o suprafață considerabilă de frecare și, prin urmare, o forță considerabilă necesară pentru rotire. Evident, cu un diametru mare al țevii, va deveni inacceptabil de mare; Nu numai că: lipirea suprafețelor va spori și mai mult rezistența.

De aceea, materialele rezistente la coroziune, cu un coeficient de frecare scăzut - fontă și alamă - sunt utilizate în mod tradițional pentru fabricarea macaralelor de plută.

Rețineți: datorită caracteristicilor de proiectare și rezistenței mecanice scăzute a metalelor utilizate, diametrul macaralelor de plută rar depășește 100 mm, iar presiunea de lucru este de 16 atmosfere.

Nu există reguli fără excepții: dacă se dorește, o supapă de plută cu un diametru de până la 200 de milimetri poate fi găsită la vânzare într-o cutie din oțel.

Cu toate acestea, supapele care pot fi găsite în subsol, are puține de făcut:

• Pentru a facilita rotirea tubului se folosește cutia de viteze cu volan.
• Pluta este încă confecționată din fontă: dacă două elemente de oțel sunt atașate unul de celălalt, chiar și cutia de viteze nu va ajuta la ruperea lor.

Sigilarea cazului

Pe măsură ce supapa blochează mișcarea de apă sau gaz în conductă - este ușor de înțeles. Și cum este asigurată absența scurgerilor în mediul extern?

tensiune

Opritorul trece prin corpul supapei prin. Ștuțul său filetat, atunci când strângeți piulița înșurubată, împinge capacul la corp cu o forță considerabilă. Lipsa unui gol garantează absența scurgerilor atât prin intermediul supapei prin conducte, cât și prin mediul extern.

Curios: când supapa funcționează, calitatea suprafețelor de măcinare se îmbunătățește în timp.

primăvară

Supapa cu dop din plută pentru gaz, care poate fi văzută pe soba de gaze în majoritatea apartamentelor din Rusia, este aranjată într-o oarecare măsură: plută este presată pe corp cu un arc, nu cu o piuliță. O forță de strângere mică, cuplată cu lubrifiere, asigură un efort moderat de a întoarce opritorul; cu toate acestea, presiunea maximă de lucru a structurii este mai mult decât mică.

glandă

În cele din urmă, o supapă de plută și glandă a fost utilizată la scară mare pentru încălzire și alimentare cu apă: garnitura de etanșare din jurul tijei a asigurat că nu există scurgeri. De regulă, sa folosit glanda de grafit împletită.

Modul în care ambalajul a fost fixat de obicei depinde de materialul supapei:

• Produsele din alamă au folosit o piuliță.
• O macara din fontă din plută a folosit adesea o pereche de șuruburi pentru a apăsa glandul la nivelul urechilor carcasei pentru a înfunda glanda.

Modalități de conectare a corpului cu conducta

Există de fapt numai două dintre ele:

• flanșă. Flanșele adiacente sunt atrase una de alta cu patru până la opt bolțuri; etanșeitatea este asigurată de un paronit sau garnitura din cauciuc.
• Filetat sau cuplaj. Inulul sanitar și materialele de etanșare artificiale sunt utilizate pentru etanșare.

În funcție de diametrul nominal al conductei de conectare, este indicată telecomanda (trecerea condiționată) a supapei. Documentația internă utilizează sistemul metric; Telecomanda corespunde aproximativ diametrului interior al conductei în milimetri. Bunurile importate sunt mai des marcate în inci:

cerere

Să dăm câteva exemple de utilizare a macaralelor de plută în diferitele lor execuții.

• Cel mai evident exemplu este robinetul samovar. Pluta în el este ținută în corpul macaralei doar prin greutatea proprie.

• Modificatoarele în stil sovietic, cu un comutator de pârghie, nu erau foarte confortabile și deseori curgeau; dar erau practic imposibil de atins. Ruperea unei pârghii sau a unui dop nu era o sarcină banală.
• Supapele cu trei căi au fost utilizate pentru reglarea temperaturii în apartamente: în funcție de poziție, au permis curgerea lichidului de răcire prin baterie, printr-un jumper sau blocându-l complet.

Apropo: ultima funcție a macaralei a fost cauza urii acerbe a mecanicii care deservește cartierele construite de Hrușciov. Nu a fost imediat posibil să se dau seama care dintre chiriașii de pe răscruce a blocat robinetul.

• Am menționat deja macaralele de tip sovietic. Supapa de plută pe fundalul șurubului, pe atunci larg răspândită, părea într-adevăr mult mai sigură și nu garanta scurgeri.
• În cele din urmă, împreună cu supapa cu șurub, cutia de umplutură de plută a fost cel mai comun element al supapelor de încălzire și sisteme de alimentare cu apă în anii 60 și 80 ai secolului trecut. A fost acolo în special faptul că supapa 11B6BK DU50 menționată la începutul materialului nostru a fost folosită masiv: a fost montată pe inserția apei calde și a încălzirii în nodurile ascensorului.

Punctele tari și punctele slabe

Cum arata robinetele de pluta in comparatie cu alternativele sanitare?

Să începem cu laude în adresa lor.

goodies

• Spre deosebire de supapele cu șurub, acestea nu trebuie orientate într-un anumit mod în direcția fluxului de apă. Supapa de decuplare nu amenință pur și simplu din cauza lipsei acesteia.
• Un canal drept și lărgit în interiorul unui blocaj de trafic creează o rezistență hidraulică destul de moderată - din nou, spre deosebire de trecerile de înfășurare dintr-o supapă cu șurub.
• Din același motiv, supapele din plută nu sunt niciodată înfundate cu scală, nisip și rugină. Gunoiul pur și simplu nu are unde să rămână în ele.
• De la dopurile moderne cu bilă plutele diferă în mod favorabil de rezistența la temperaturi ridicate.

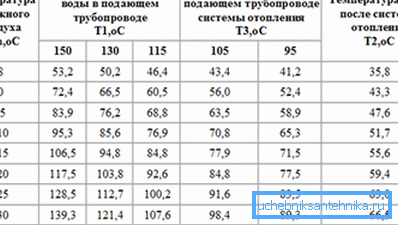

Apropo: 150 C, valori maxime pentru o supapă cu bilă, sunt limita de temperatură pe linia de alimentare a centralei de încălzire la vârful frigului de iarnă. Valorile mai mari sunt realizabile numai în sistemele de încălzire cu aburi, care sunt utilizate în prezent numai în câteva întreprinderi industriale.

contra

Experiența autorului cu supape de plută în sistemele de încălzire și alimentare cu apă face posibilă formularea următoarelor plângeri principale referitoare la acestea:

• Valve din fontă și alamă cu fierbere îndelungată. A le transforma după cinci ani de inactivitate necesită un efort care este destul de capabil de a rupe firul pe sgon.
• După perioada notorie de inactivitate, cea mai mică întoarcere a supapei duce la scurgerea apei prin glandă. Da, aceasta este o problemă - comună tuturor produselor cu cutie de umplutură; cu toate acestea, în cazul unei supape cu șurub, aceasta este rezolvată prin deschiderea completă. Aici trebuie să umpleți glanda din nou.
• Apropo, despre glandă: îl puteți umple numai dacă mai întâi blocați și picurăți apa. Care este motivul instrucțiunii? Dacă deschideți supapa sub presiune, este posibil ca mufa modificată să zboare în fața dvs. în partea frontală a curgerii apei. Cel mai bine, frig, cel mai rău, fierbinte.

Pentru comparație: supapa cu obraji împrăștiate cu umplutura cu propriile mâini, suficient pentru a bloca.

• Supapa de siguranță (tensiune) trebuie să fie slăbită înainte de deschidere sau închidere, care este însoțită de scurgerea apei. Vă atingeți în special când vă aflați sub supapă. Dacă nu slăbiți piulița de tensionare, există șanse reale de a rupe firul din plută.
• Tija de strunjire trebuie să fie luată cu o cheie de gaze reglabilă, cu corn sau (cel mai adesea) cu gaz. Ca rezultat, macaralele uzate sunt ușor de recunoscut de către cei rotunzi, dacă nu chiar absenți, deasupra stocului de tije.
• Pentru toate acestea, prețul supapei de plută nu este mai mic și adesea mai mare decât omologul mingii de aceeași mărime.

concluzie

Constatările sunt destul de dezamăgitoare. Proiectul învechit a pierdut deja bătălia pentru piața de comunicații sanitare și poate fi utilizat numai în conducte industriale foarte specializate.

În casele în care există o supapă de plută în trei direcții sub radiator, nu putem decât să recomandăm înlocuirea liniilor de alimentare cât mai curând posibil.

Ca întotdeauna, în videoclipul din acest articol, cititorul va putea găsi informații tematice suplimentare. Mult noroc!
