Crane 11b18bk: dispozitiv, aplicație, probleme

În acest material trebuie să studiem supapa de ambreiaj cu trei căi pentru manometrul 11B18BК. Vom afla cum este aranjat acest element al supapei de oprire, de ce este făcut și în ce scop este folosit. În plus, vom examina problemele tipice ale supapei.

dispozitiv

Eroul nostru este o supapă de întindere a plutei. Comutarea modurilor se efectuează printr-un opritor conic rotativ, cu un curs de curgere în el. Glanda sau sigiliul complet absent; etanșarea asigură numai șlefuirea suprafețelor de lucru ale plută și corpului supapei.

Rețineți: sfârșitul ștecherului trece prin carcasă și este filetat. Piulița cu o șaibă înșurubată vă permite să reglați gradul de fixare a dopului în corp; pentru a elimina scurgeri, se utilizează cleme de creștere.

Poarta 11B18BK este emisă în mai multe opțiuni de execuție.

Două fire

În cea mai simplă versiune, este vorba despre o robinetă obișnuită cu două filete interne.

Există doar trei opțiuni pentru dimensiunea filetelor pipe:

1. Filete de țeavă de 1/2 inch (DU15) de pe ambele părți.
2. Firele metrice M20x1.5 de ambele părți.
3. Combinația firelor și firelor metrice.

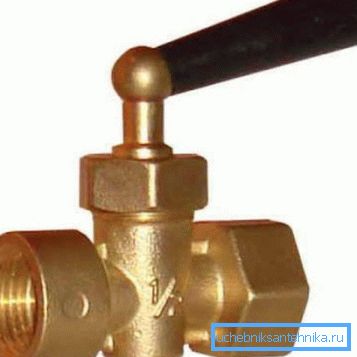

Două fire, mâner

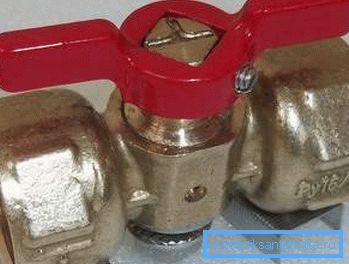

Diferența acestei performanțe față de cea anterioară se datorează numai faptului că plută este livrat cu un mâner convenabil. Fără el, supapa trebuie deschisă cu un corn sau (mai des) cu o cheie de gaz, ceea ce duce adesea la o defecțiune a fețelor de pe tija.

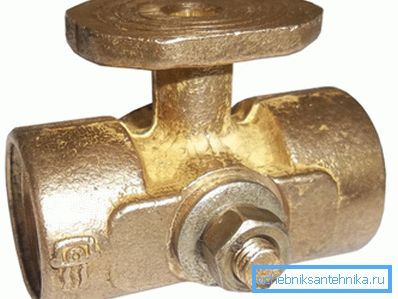

Două fire, flanșă

În versiunea cu o flanșă de țeavă, în fața noastră apare o macara cu 3 căi cu drepturi depline, permițând realizarea următoarelor configurații:

• Intrarea filetată este închisă.
• Intrarea este conectată la al doilea fir.
• Intrarea este conectată la flanșă.
• Intrarea este conectată la fir și la flanșă.

Curios: această performanță poate fi găsită sub nume propriu - 11B38BK.

Două fire, flanșă, buton

Configurația vorbește de la sine: produsul cu o pereche de fire și o flanșă este echipat cu un mâner.

caracteristicile

Iată principalele caracteristici ale supapei:

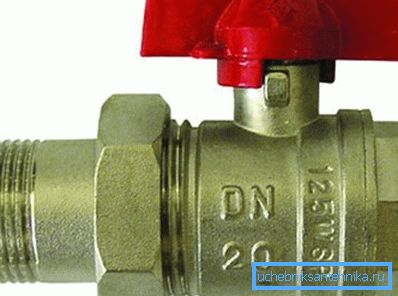

Utile: mărimea și presiunea de lucru sunt de obicei prezente în etichetarea supapelor. De exemplu, inscripția DU15 RU16 înseamnă că avem un produs cu un pasaj condiționat (aproximativ corespunzător diametrului interior al țevii care trebuie atașat) de 15 mm și o presiune de lucru de 16 atmosfere.

cerere

Utilizarea cea mai rezonabilă a unei supape de cuplare fără flanșă este ca un instalator pe o rampă de încălzire sau o supapă de control într-un traseu, un contor de apă sau un ansamblu elevator. Instalarea ca supapă de închidere care se suprapune peste coloane sau garnituri este de asemenea practicată; cu toate acestea, această practică este eronată. Motivele pe care le vom explica mai târziu.

Versiunea cu trei faze a supapei cu flanșă este utilizată pentru scopul unic - sub manometrul DU15 sau M20. Flanșa este utilizată pentru a conecta un manometru de referință: orice dispozitiv necesită calibrare periodică.

probleme

Ele curg direct de la dispozitivul de supapă.

• Pentru a schimba poziția plută este nevoie de mult efort. Da, alamă este un metal cu un coeficient de frecare relativ scăzut, care nu este predispus la lipirea sau oxidarea; pe lângă supape sunt furnizate de producătorii cu lubrifiere aplicate. Cu toate acestea, cred că experiența autorului, încercarea de a închide sau de a deschide o supapă care nu a fost folosită de mult timp, se termină adesea într-o tulpină stricată. Ventilele de tensionare împotriva cutiei de umplutură se disting prin efortul maxim de fixare a ștecherului pe corp și, prin urmare, prin rezistența maximă la rotație. O slăbire puternică a piuliței de prindere duce la scurgeri și de multe ori apa care fierbe curge de sub plută.

• O zgârietură pe corp sau plută, o bucată de zgură între ele sau un grăunte de nisip provoacă supapa să înceapă să se otrăvească. El fie trece prin mijlocul de lucru prin el însuși în conductă în stare închisă, fie, ceea ce se întâmplă mai des, dă un flux între fișă și carcasă. Când încercați să strângeți piulița de pe coada plută, gunoiul suficient de solid este presat în alamă relativ moale, lăsând suprafețele de suprafață defecte și rezistența crescândă la deschidere. Adesea, o încercare de a strânge piulița se termină complet cu o coadă complet distrusă.

Tocmai aceasta din urmă este motivul pentru care autorul recomandă cu tărie utilizarea unei supape de torsiune numai ca o supapă de siguranță.

Instrucțiunile pentru curățarea supapei din zgură sau nisip sunt simple și evidente: deșurubați doar piulița de pe coadă și scoateți ștecherul. O problemă: pentru aceasta, mai întâi trebuie să resetați complet conducta de pe ambele părți ale macaralei. În cazul în care oprește ascensorul de încălzire, va trebui să resetați atât coloana cât și umplutura (adică, întregul circuit).

concluzii:

• Valva 11B18BK își îndeplinește perfect funcțiile de control. Versiunea sa fără flanșă poate fi folosită ca și robinet de deșeuri.

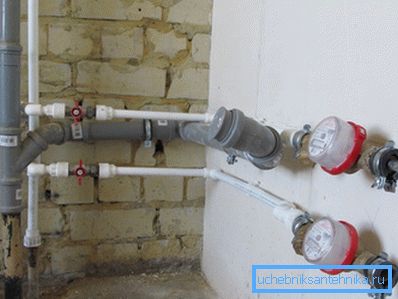

• Când instalați supapele prin supape, este mai bine să nu căutați alte aventuri suplimentare și să folosiți supape cu bilă bine dovedite.

concluzie

Sperăm că recomandările noastre vor ajuta cititorul să evite greșelile în procesul de selectare a echipamentelor pentru propriile proiecte. Videoclipul din acest articol, ca de obicei, va oferi informații tematice suplimentare. Mult noroc!
