Crane 11b27p1: dispozitiv, caracteristici, versiuni,

Cum funcționează o supapă cu bilă din alamă 11b27p1? Ce medii, temperaturi și presiuni este proiectat? Ce modele de acest produs pot fi găsite în vânzare? În cele din urmă, cum recomandă producătorul să instaleze și să utilizeze acest produs? Să ne dăm seama.

descriere

dispozitiv

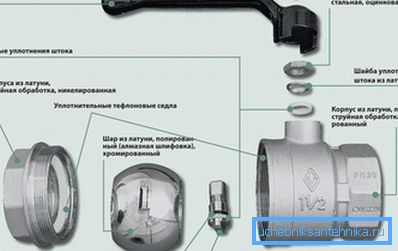

Supapa cu bilă 11b27p este aranjată destul de tradițional pentru acest tip de supape:

• Funcția porții este executată de o minge cu un canal intermediar în ea.
• Rotirea este transmisă de la mâner la bila prin tulpină care trece prin corpul pliabil.
• Etanșarea bilei și tijei este realizată din inele de etanșare polimerice.

Specificați: Sealerul din polimeri nu este singura soluție pentru supapele cu bilă. Împreună cu aceasta, inele de cauciuc sunt adesea folosite - din păcate, mult mai puțin rezistente la uzură.

Din ce materiale este produsul realizat? În funcție de producător, variațiile mici ale claselor de aliaje sunt posibile aici. Prin urmare, caracteristicile tehnice ale macaralei 11b27p oferite de noi vor fi cea mai obișnuită, dar nu singura opțiune.

Curios: culoarea mânerului indică zona de aplicare a produsului. Roșu indică supape pentru apă caldă și rece. Supapa de gaz 11b27p este marcată cu galben.

caracteristicile

Principalele caracteristici tehnice ale supapei cu bilă 11b27p1 destul de obișnuite:

• Presiunea de lucru este de 16 atmosfere. De fapt, este indicat în etichetarea produsului: o inscripție de tip DU25 RU16 indică faptul că avem o supapă cu un diametru nominal de 25 mm și o presiune de lucru de 16 kgf / cm2.
• Intervalul de temperatură de funcționare - de la -30 (pentru transportul gazelor) până la +150 С.

Prețul supapei DN15 RU16 este de 96 ruble; cu o creștere a dimensiunii nominale, este în mod evident de creștere. Indicatori de creștere și greutate:

Lista completă a materialelor de lucru cu care poate funcționa supapa nu este furnizată de producători, ci se limitează la toate substanțele lichide și gazoase care nu sunt agresive pentru materialele produsului.

Opțiuni de execuție

De asemenea, lista de variații nu depăseste lungimea.

Numeroși dealeri pot oferi un cumpărător pretențios:

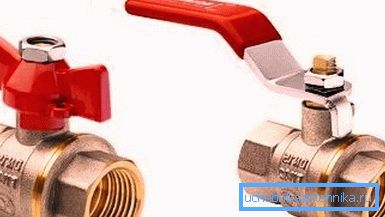

1. Două versiuni ale mânerului și fluturelui. Primul este convenabil deoarece necesită mai puțin efort pentru a repoziționa obturatorul; al doilea este în cerere în cazul în care este nevoie de compactitate.

1. Câteva moduri de îmbinare - filet exterior, filet interior, american și diferitele combinații ale acestora.

Recomandări pentru instalare și întreținere

• Înainte de a instala supapa, examinați-o pentru fisuri, deformări și testați performanța acesteia prin rotirea mânerului. Ar trebui să se întoarcă fără probleme, fără efort și cu efort moderat.
• Macara este montată în poziție complet deschisă. Instrucțiunea este concepută astfel încât să împiedice intrarea resturilor între corpul navei și scaune.

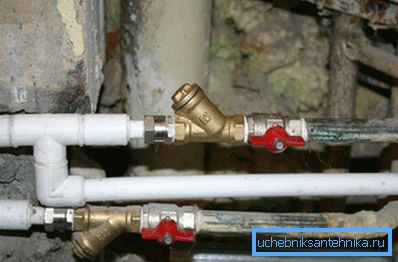

• Se recomandă folosirea benzii FUM sau a inului sanitar ca tambur.

Comentariul fotografului: Bandă FUM oferă o scurgere cu un curs minim de filet invers, deci este mai bine să îl înlocuiți cu un fir de polimer. Este de dorit impregnarea inului cu vopsea, uleiul de in, sau cu etanșantul siliconic pentru conducte: atunci nu se va putrezi la contactul cu apa.

• Supapa cu filet interior este înșurubată pe conducta de conectare cu 3-4 rotații în poziția confortabilă a mânerului. Deplasarea cu mare efort este inacceptabilă: este mai bine să demontați supapa, să reintrați firul și să-l înșurubați din nou pe duză.
• Ca instrument de montare a supapei cu mâinile proprii, producătorii recomandă cu insistență utilizarea unei chei. Încercarea de ao strânge cu o cheie de gaz este o modalitate sigură de a sparge coca: bureții strânge alamă relativ subțire cu o forță periculoasă.

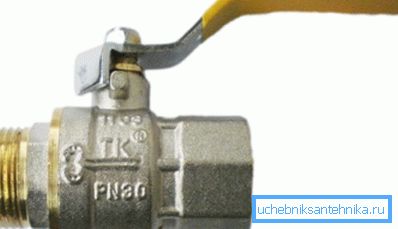

• Întreținerea se reduce la strângerea piuliței de etanșare pe măsură ce procesul de etanșare progresează. Ca regulă, nevoia pentru acest lucru are loc după 1000 sau mai multe cicluri; durata de viață a produsului este estimată la 4 - 10 mii de cicluri. În contextul național, acest înțeles poate fi considerat sinonim cu cuvântul eternitate.

evaluare

Caracteristicile oferite de dealeri și producători sunt fără chip și nu dau un răspuns la întrebarea principală: merită să cumpărați acest produs?

Da. Cu siguranță.

Înainte de noi este un reprezentant excepțional de bun al valvelor moderne.

1. Toate cele 11b27p - alezaj complet. Gaura din poartă corespunde diametrului țevii care trebuie conectată, ceea ce înseamnă rezistență hidraulică minimă. De fapt, supapa nu produce o cădere de presiune mai mare decât o secțiune dintr-o țeavă de polimer de aceeași lungime.
2. Supapele sunt montate în orice direcție a mediului de curgere. În acest fel, se compară favorabil cu orice supapă cu șurub, care, cu un contra-curent, este în mod constant amenințată de o întrerupere a supapei.
3. Despre coșmarul veșnic al instalațiilor sanitare - necesitatea revizuirii periodice și întreținerii supapelor - puteți uita complet în cele din urmă. Nu, revizuirea este încă de dorit; dar acum se ajunge la o rotație periodică (o dată la fiecare 1-2 ani) a mânerului supapei.

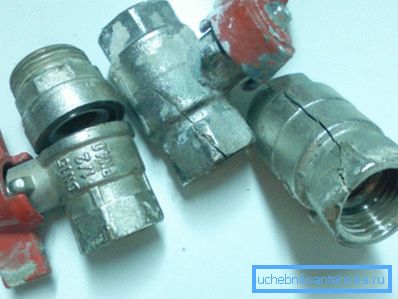

4. În cele din urmă, producția în conformitate cu standardele interne și TU înseamnă că cumpărătorul nu va intra într-un alt miracol, cazul de silumin care se rupe la primul contact cu cheia. De fapt, culoarea galbenă a alamelor fără cromare nu lasă loc de îndoială.

concluzie

Sperăm că recomandările noastre vor ajuta cititorul să aleagă materiale pentru propriile proiecte. Informațiile suplimentare tematice, ca de obicei, vor oferi un videoclip în acest articol. Mult noroc!
