Crane 11s41p: dispozitiv, caracteristici, avantaje

Ce este o supapă cu bilă 11s41p? Cum funcționează? Care sunt principalele sale specificații? Cât de bună este această supapă pe fundalul soluțiilor alternative? Să încercăm să găsim răspunsurile.

Două în una

Merită să începem prin faptul că, sub denumiri practic identice, se fac două produse care diferă semnificativ una de cealaltă.

1. Denumirea acestui articol 11s41p - supapă cu flanșă din oțel.
2. Supapă cu bilă 11b41p - supapă de alamă cu instalare pe fire de țeavă.

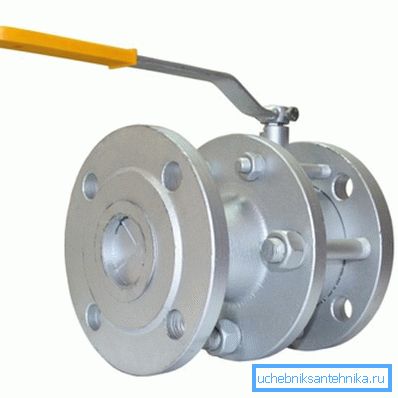

Flanșă din oțel

Produsul cu flanșe și carcasă din oțel este destinat conductelor cu diametre mari (DN 50 și mai sus). Racordul cu flanșă permite instalarea și demontarea produsului în cel mai scurt timp posibil.

În plus, instalarea pe flanșe este posibilă pe o secțiune dreaptă a conductei, a cărei lungime este doar puțin mai lungă decât elementul de supapă. Pentru comparație, un cuplaj de țevi cu posibilitatea demontării necesită instalarea unui rapel, ceea ce mărește dimensiunea minimă de instalare de mai mult de două ori.

Oferim caracteristicile tehnice ale supapei cu bilă 11s41p din carcasa din oțel cu flanșe, luate de pe site-ul unuia dintre producători.

Pe oțelul cu flanșă 11s41p util pentru a ști câteva lucruri.

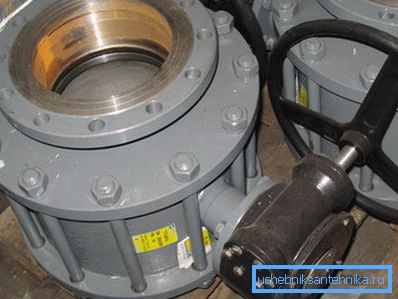

• Produsele de dimensiuni mari (de regulă DN150 și de mai sus) sunt completate cu o cutie de viteze, reducând efortul de închidere și deschidere.

• Lungimea de instalare a produsului este egală cu lungimea de instalare a supapei din oțel 30s41nzh, care permite înlocuirea fără adaptare a conductei.
• Producătorul estimează durata de viață a supapei la 10 ani sau 2500 cicluri de închidere - deschidere.
• Prețul angro al unui produs cu reductor cu o dimensiune de 300 mm atinge aproape 100.000 de ruble, greutate - 288 kilograme.
• Supapă corp - pliant. Jumătățile sale sunt strânse cu nuci și cultivatori.

Cuplarea alama

Supapa cu bilă 11b41p ne pare mult mai familiarizată: este un reprezentant tipic al familiei supapelor de alamă cu bilă moderne, care sunt utilizate masiv în repararea și instalarea utilităților.

Ca și în cazul descrierii anterioare, merită luate câteva note.

• În magazine puteți întâlni în cantități mari cuplaje de 11b41p în dimensiuni de până la DN50 inclusiv. Dimensiuni mari sunt folosite extrem de rar datorită dificultății de instalare a îmbinărilor cu filet ermetic de diametre considerabile.
• Marcarea cu mâner galben indică faptul că supapa este pentru gaz. Roșu - pentru încălzire, apă caldă și rece.
• Pentru gaz, temperatura de lucru este limitată la o valoare de +50 ° C. Instrucțiunile producătorului nu sunt atât de mult legate de pericolul real de scurgere a gazelor la temperaturi mai ridicate, ca și de probabilitatea unei explozii a amestecului de aer-gaz atunci când este încălzit.

dispozitiv

În ciuda diferenței de aspect și a materialelor utilizate în producție, ambele variante ale supapei sunt realizate conform aceleiași scheme. Declanșatorul este realizat prin rotirea mânerului, tija transmisă pe minge cu o gaură în interior. Rezistența este asigurată de scaunele cu inele fluoroplastice - un polimer cu un coeficient de frecare redus.

avantaje

Cum supapele cu bilă se compară în mod favorabil cu principalii lor concurenți - supapele și dopurile?

• Spre deosebire de supapele cu șurub, mingea are o rezistență hidraulică mult mai joasă.

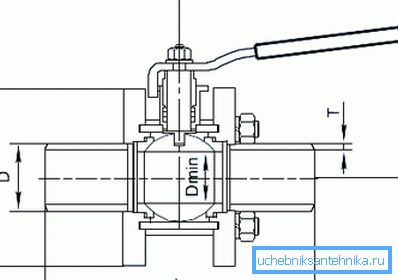

Util: cuvântul complet în descrierea valvei înseamnă că diametrul său cel mai mic este egal cu diametrul interior al conductei care este conectat.

• Senzorii cu bilă necesită puțină întreținere. Pentru comparație: macaralele cu șurub și plută necesită împachetarea periodică a glandei; șurubul necesită în plus înlocuirea garniturilor uzate.
• Supapa de plută necesită un efort considerabil pentru a repoziționa pluta: atunci când se întoarce, plută de metal se freacă de metalul carcasei. În cazul unei supape cu bilă în rolul unei șa, așa cum am menționat deja, se acționează plasticul cu un coeficient de frecare scăzut.

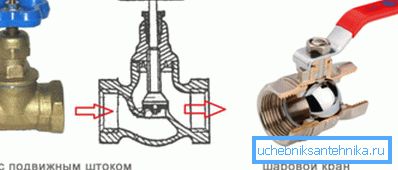

• Supapa cu șurub trebuie instalată strict de-a lungul săgeții de pe corp. Counterflow poate rupe complet supapa. Nu numai că: separarea supapei va fi însoțită de un șoc hidraulic, care este destul de capabil de a rupe conexiunile de țevi și racorduri ale sistemului de inginerie.

Supapa cu bilă (precum și plută) a supapei poate fi așezată în orice poziție cu propriile mâini în timpul montajului.

• În cele din urmă, carcasa supapei cu șurub colectează toată poluarea care se deplasează prin sistemele HVS, HWS și de încălzire. Sub supapa scaunului supapei, care funcționează timp de cel puțin un deceniu, puteți găsi întotdeauna depuneri de nămol, nisip și scară. Treptat, reduc permeabilitatea conductei la zero.

Supapa cu bilă pur și simplu nu are buzunare care ar putea acumula zgură.

concluzie

Sperăm că cititorul nu va găsi laude la soluția pe care o discutăm cu publicitatea: autorul și-a împărtășit experiența de a comunica cu diferite tipuri de supape. Informații suplimentare despre modul în care se poate utiliza macara 11s41p vor oferi un videoclip în acest articol. Mult noroc!
