Crane 11s67p: dispozitiv, soiuri, probleme și eliminarea

În acest articol, vom explora produsul industriei interne, ascunzându-se sub titlul 11s67p. Vom studia dispozitivul și principalele caracteristici tehnice ale supapei cu bilă 11s67p. În plus, trebuie să ne familiarizăm cu variantele de execuție și problemele tipice ale supapei, care pot fi rezolvate independent.

descriere

dispozitiv

Înainte de noi este o supapă cu bilă tipică, cu etanșare cu bilă cu scaune PTFE. Garnituri de inele fluoroplastice și tije de supape; este strâns cu o piuliță, permițându-vă să ajustați gradul de compactare. Șaurile sunt presate pe bila cu o pereche de arcuri din cupe inoxidabile.

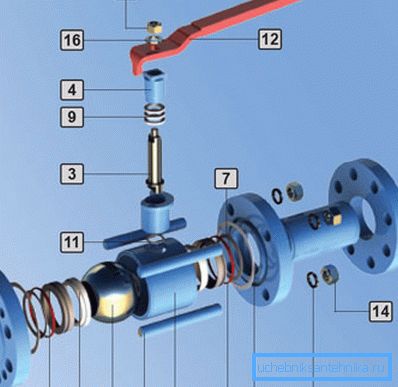

Urmatoarele elemente sunt numerotate in diagrama:

1. Locuințe.
2. Ball.
3. Stoc.
4. Împingeți manșonul.
5. PTFE minge de scaun.
6. Clip PTFE scaun.
7. Disc de primăvară.
8. Garnitura de etanșare.
9. Inel de etanșare.
10. O carcasă.
11. Garnitură sub carcasa tijei.
12. Mă ocup.
13. Conectarea șurubului.
14. Piulița.
15. Spălător de primăvară.
16. Masina de spalat plata.

Nuance: în funcție de designul supapei, carcasa poate avea diferite forme geometrice și poate deveni separabilă. Puțin mai târziu ne vom familiariza cu mai multe versiuni 11s67p.

caracteristicile

Descrierea macaralei 11s67 poate fi găsită pe numeroase site-uri web ale producătorilor și dealerilor. Oferim principalele caracteristici.

Utile: presiunea de lucru este indicată de obicei pe etichetă. Inscripția de pe carcasa RU16 înseamnă că supapa este proiectată pentru o presiune de lucru de 16 atmosfere. Marcajul include, de asemenea, mărimea conductei conectate: de exemplu, DN50 RU16 este o supapă de 50 mm, funcționând într-un mediu cu o presiune de până la 16 kgf / cm2.

Poate că un potențial cumpărător va fi util unei cantități de informații suplimentare.

• Supapa nu este destinată conductelor care transportă substanțe toxice.
• Etanșeitatea obturatorului aparține clasei A conform clasificării GOST 9544.
• Supapa cu bilă cu flanșă 11s67p este fabricată în conformitate cu GOST 28343, GOST 21345 și TU U 04671406-003-1999.
• Supapele cu atașament de cuplare (filete) sunt realizate până la dimensiunea DN50.
• Dimensiunea maximă a supapei oferită de magazinele naționale online - DU500.

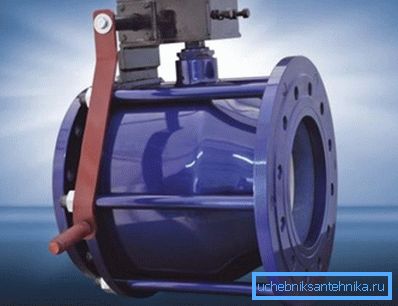

• Toate produsele mai mari decât DU250 sunt echipate cu o cutie de viteze care permite rotirea tijei fără eforturi excesive.

• Prețul minim al unui produs (DU10, conexiune de cuplare) este de aproximativ 800 de ruble. Maxim (DU500 pentru conexiunea la flanșă cu o cutie de viteze) depășește o jumătate de milion.

Opțiuni de execuție

Oferim o descriere a mai multor soiuri oferite de întreprinderea internă mareșal.

flanged

Aceasta este arătată în diagrama de la începutul articolului. Caracteristici caracteristice - o carcasă separată conectată prin știfturi și o etanșare între elementele de carcasă, realizate cu garnituri de paronit.

Principalul avantaj al conectării la flanșă este instalarea rapidă și dezasamblarea, care poate fi efectuată în condiții de lipsă a spațiului.

Util: supapa cu flanșă cu bilă are aceeași lungime de instalare cu supapa de mărime corespunzătoare. Această caracteristică vă permite să înlocuiți o supapă defectă cu o supapă fără a utiliza sudarea pentru țevi.

cuplare

Conectarea cu filet, așa cum sa menționat deja, este tipică pentru produsele de dimensiuni mici - până la DN 50 inclusiv. Supapele sunt marcate ca 11s67p1TSR. Literele de la capăt sunt abrevieri de la toate sudate și filetate.

Dovezile căpitanului sugerează că: corpul complet sudat nu este dezasamblat. O defecțiune a supapei (alta decât o scurgere de etanșare a tijei) înseamnă că trebuie înlocuită.

Conectarea cuplajului pentru un consumator înseamnă mai multe momente neplăcute.

1. Pentru instalarea reversibilă, cu posibilitatea de demontare, supapa trebuie să fie echipată cu un portbagaj, ceea ce face imposibilă instalarea pe secțiuni drepte scurte ale conductelor.
2. În apă rece, firele de țevi din oțel pentru câțiva ani de funcționare sunt lipite ferm împreună.. Pentru dezasamblare firele trebuie să le încălzească până la căldură roșie. Este ușor de ghicit că atunci când un mic corp este încălzit până la 600-800C, toate etanșările de polimeri sunt trimise într-o lume mai bună.

sudură

Valva este sudată la secțiunea conductei. Duzele lungi pentru sudare nu permit ca etanșarea să se ardă în procesul de sudare. Demontarea se efectuează prin sudare cu gaz sau printr-un măcinător convențional; corpul de supapă poate fi fie pliabil, fie complet sudat.

anafură

Aceste produse diferă de corpul cu o flanșă convențională mai scurtă și sunt destinate pentru instalarea în conducte noi a clădirilor aflate în construcție. Acestea sunt marcate ca 11s67PSUF și sunt executate numai cu carcase pliabile, permițând înlocuirea garniturilor și chiar a mingii de blocare.

defecțiuni

Lista defecțiunilor care pot fi rezolvate manual de câmp este mică.

Din motive de justiție, observăm că supapele cu bile eșuează extrem de rar.

• În cazul unei scurgeri prin tijă, instrucțiunile producătorului se reduc la strângerea manșonului sau la înlocuirea inelului de etanșare. Pentru a înlocui supapa nu este nevoie să dezasamblați - suficient pentru ao închide și pentru a scoate manșonul cu mânerul îndepărtat.
• Dacă supapa permite scurgerea apei, adesea este suficient să strângeți știfturile care leagă corpul. Dacă strângerea nu ajută, corpul este deschis pentru a înlocui inelele de etanșare.

concluzie

Sperăm că cunoașterea noastră scurtă cu elementul relativ neobișnuit de supape și accesorii va ajuta cititorul să aleagă soluția optimă pentru scopurile sale. Videoclipul din acest articol, ca de obicei, va oferi informații suplimentare. Mult noroc!
