Crane du-80 pe conducta de 80 mm: versiuni și compararea lor

Ce supape de oprire pot fi utilizate pe o conductă de 80 mm? Vom familiariza cititorul cu modelele de macarale existente și vom încerca să le comparăm funcționalitatea. Vom stipula imediat că scopul atenției noastre va fi limitat la instalațiile sanitare: de exemplu, o supapă cu trei căi bituminoase, cu o unitate de control a încălzirii 80, va rămâne necondiționată.

Domenii de aplicare

Pentru a începe, să aflăm exact unde pot fi utilizate în comunicațiile unei conducte de apartament și a unor supape de închidere DU80.

• Intrarea principală de încălzire. Robinetele de închidere care decuplează priza de la autostrăzi pot fi amplasate nu numai în puțul termic, ci și în subsol - cu condiția ca traseul să treacă direct prin acesta.

Notă: în acest caz, robinetele rămân în zona de responsabilitate a organizației transportatoare de căldură, în ciuda localizării lor în perimetrul casei. Zona de responsabilitate trece prin prima flanșă a țevilor de admisie a ansamblului elevator.

• Lift hub. În acesta, fitingurile de 80 milimetri pot fi utilizate la intrare, între ascensor și circuitul de încălzire și în conexiunile cu apă caldă.
• Contor de apă în sistemul de apă rece.
• În cele din urmă, cu ajutorul robinetelor, anumite secțiuni ale circuitelor de alimentare cu apă sau de încălzire pot fi întrerupte.

Opțiuni de execuție

Ce tipuri de valve sunt folosite în comunicațiile de inginerie a clădirii?

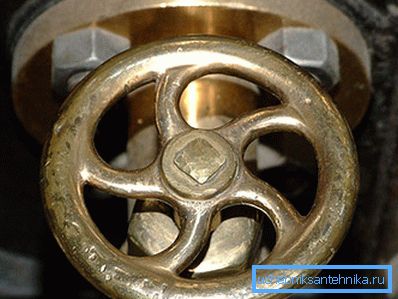

Clapete de închidere

Cea mai obisnuita poarta din fonta este un tipar retractabil, expansiunea la care se afla o pereche de obraji din fonta cu oglinzi din alamă. O pereche de oglinzi de răspuns introduse în canelurile carcasei. Tija este furnizată prin rotirea roții de mână cu bucșă filetată.

Principalul avantaj al supapei este o rezistență hidraulică relativ scăzută: obrajii în poziția deschis sunt îndepărtați complet în afara fluxului.

dezavantaje:

• Necesitatea de ambalare periodică a glandei. Este produs chiar și atunci când este inactiv.
• Formarea depunerilor pe oglinzi și, ca o consecință, necesitatea recoltării lor periodice.
• Îmbrăcăminte rapidă.

Supapă de șurub

Mânerul sau fluturașul este atașat direct la tija mobilă, care este înșurubată în firul din capacul corpului supapei. O supapă prevăzută cu o garnitură este atașată mobil la interiorul tijei, care închide deschiderea din scaun.

Singurul avantaj al acestui design față de fundalul precedent este că este mult mai ușor să revizuiți supapa cu șurub DN80 cu mâinile proprii decât valvele de aceeași dimensiune. Nu este nevoie nici de sudarea penei, nici de măcinarea laborioasă a obrajilor: este suficient doar să umpleți glanda și să schimbați garnitura.

Toate celelalte caracteristici ale designului sunt destul de plictisitoare.

• Rezistența hidraulică este maximă între toate tipurile de supape de închidere datorită dimensiunii mici a găurii din scaun și a formei complexe a corpului.
• Instalarea este posibilă numai într-o singură poziție față de curgerea apei: trebuie să apăsați supapa de jos. Contra-fluxul garantează separarea supapei și a ciocanului de apă însoțitor.
• Garnitura paronitică cu eroziunea inevitabilă a șei necesită un efort mare la închidere, iar cauciucul moale este foarte scurt.

Supapă de conectare

Opritorul de pământ cu un canal intermediar se rotește într-o carcasă din alamă sau din fontă. Strălucirea pe tija pentru dimensiunile mari ale macaralei este prevăzută, de regulă, cu aceeași umplutură cu umplutură.

Curios, în ciuda simplității designului, prețul supapei de plută este de 1,5 - 2 ori mai mare decât cel al valvei de aceeași dimensiune standard.

Avantajul designului este o rezistență destul de ridicată și o întreținere simplă, care se reduce doar la ambalarea periodică a glandei. Principalul dezavantaj este un efort foarte important necesar pentru a întoarce plută.

Supapă cu bila

Supapa cu bilă DU80 amintește oarecum de un dispozitiv de plută: în acest caz, apa este blocată prin rotirea obturatorului la 90 de grade.

Diferențele, cu toate acestea, mai mult decât similitudini:

• Plută are forma unei mingi cu un canal intermediar, cu un diametru egal cu conducta conectată.
• Sigilați bila cu o pereche de scaune inelare din Teflon sau Teflon, polimeri cu un coeficient de frecare scăzut. Prin urmare, un efort foarte modest de a răsuci bolțul.
• În locul glandei, supapa cu bilă de 80 mm este echipată cu un inel de etanșare fluoroplastic sau teflon cu o piuliță de reglare. Ea permite presarea unui material de etanșare, compensând uzura acestuia.

Apropo: este necesar să strângeți etanșarea tijei, de regulă, după 1000 sau mai multe cicluri de declanșare.

Corpul supapei poate fi confecționat din alamă și oțel, poate fi pliabil sau sudat, să fie livrat cu flanșe, țevi pentru sudarea sau fileturi de cuplare. Șurubul este realizat din alamă cromată sau nichelată, mai puține ori din oțel inoxidabil.

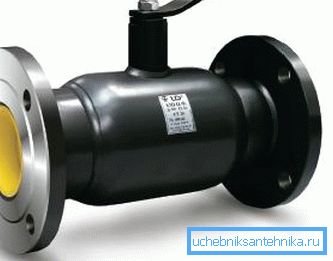

De exemplu, prezentăm principalele caracteristici ale unuia dintre produsele interne de acest tip. Modelul pentru noi va fi o supapă cu bilă KSHTF DU80 RU25.

evaluare

Autorul riscă să pară părtinitoare, dar își permite totuși să ofere o caracteristică extrem de măgulitoare pentru acest tip de supape. Judeca pentru tine:

• Rezistența hidraulică, care creează o supapă cu bilă DN 80 - 80 mm, este superioară. Exact acest lucru: sedimentul și rugina în secțiunea dreaptă a țevii creează o rezistență mai mare la debitul de apă decât o gaură completă în valva cu bilă inoxidabilă.
• Macara de serviciu nu este practic necesară. Despre reparații și audituri, puteți uita.
• Instalare - în orice poziție și cu orice direcție de curgere a apei.

Se pare că instrucțiunea privind alegerea elementelor de supape și fitinguri este destul de evidentă. Toate soluțiile concurente pe fundalul unei valve cu bilă arata ca un outsider.

concluzie

Sperăm că recomandările noastre vor ajuta cititorul să aleagă soluția optimă pentru scopurile proprii. Ca de obicei, materiale suplimentare pot fi studiate prin vizionarea videoclipului din acest articol. Mult noroc!
