Cum de a obține apă într-o casă dintr-un bine - întregul

Alimentarea cu apă autonomă este un lucru necesar, dar foarte important. Nu va trebui doar să dezvoltați sursa, ci și să asigurați o alimentare neîntreruptă cu parametrii necesari de presiune, compoziție chimică și volum. Vom spune cum să aduceți apa din fântână în casă cu propriile mâini, precum și cum să conectați și să ajustați echipamentul necesar.

Sistem autonom de alimentare cu apă

Din ce constă

Un sistem autonom de alimentare cu apă este un set de instrumente care asigură ridicarea apei dintr-un puț, transportul acesteia, acumularea acestuia, crearea parametrilor de presiune necesari, precum și gestionarea și coordonarea activității tuturor elementelor sistemului.

Capacitățile tehnice și materiale moderne fac posibilă crearea unui sistem complet autonom și automat de alimentare cu apă, așa că vom lua în considerare doar o astfel de opțiune.

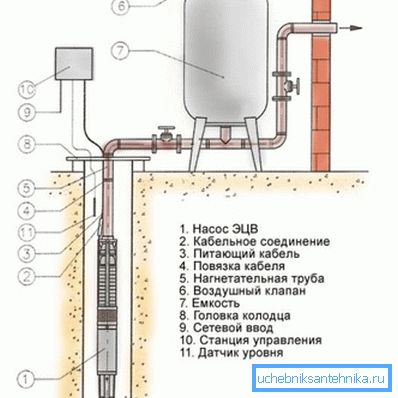

Astfel, compoziția conductei de scurgere include:

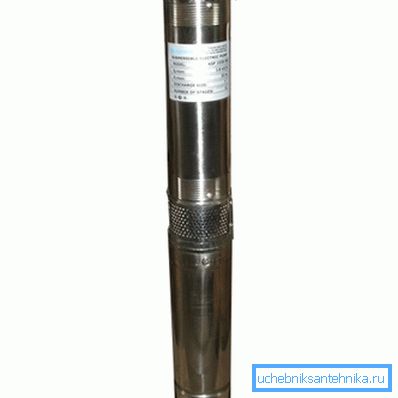

1. Pompă adâncă. Cele mai multe puțuri au o adâncime mai mare de 8 metri, deci este necesar să folosiți unitatea submersibilă;
2. Niplu cu filet exterior dublu, supapă de reținere și cuplaj pentru conectarea ieșirii pompei la conducta de ridicare;
3. Conductă de apă. Este important să alegeți un produs care să reziste la presiune în funcție de adâncimea puțului, este mai bine să utilizați modele metaloplastice sau polimerice, recomandăm conducte din polietilenă de joasă presiune (HDPE);
4. Cablul de alimentare al motorului pompei și conducta de etanșare (blocul de borne);
5. Montaj pentru trecerea de la o conductă verticală la o conductă orizontală. Acesta poate fi un genunchi sau o tee, în funcție de caracteristicile instalației de țevi;
6. puțuri headroom. Acest produs este un capac etanșat pe bornele cu șurub cu un terminal pentru conducte și cabluri, precum și dispozitive de fixare pentru cablul de siguranță;
7. Țevi orizontale pentru a transporta apă de la sursă la casă. Aici este mai bine să folosiți o conductă PND de același diametru;
8. Un set de accesorii pentru conectarea receptorului: cuplaje pivotante, filtru de colț, mamelon. În funcție de configurația țevilor, acest kit poate varia;
9. Hidroacumulator rezervor (receptor) 200 litri. Este mai bine să se utilizeze produse din plastic cu membrană, echipate cu un manometru și un comutator de presiune;
10. Starter magnetic, ale cărui borne închid / deschid circuitul de alimentare al pompei. Starterul este controlat de curentul de funcționare de la comutatorul de presiune al receptorului. Instalat pentru pornirea pompelor de mare putere cu curenți mari de pornire;
11. Stația de comandă a pompelor, care permite pornirea manuală și repornirea manuală a dispozitivului;
12. Senzorul de nivel al apei în puț și releul de oprire de urgență al pompei când nivelul apei scade sub nivelul admis.

Fiți atenți! Pompele submersibile și elementele de automatizare a controlului ar trebui să fie de cea mai bună calitate, așa că nu recomandăm economisirea și cumpărarea de produse ale producătorilor dubioși.

Imersiune și conectare la pompă

Să mergem la afaceri.

Mai întâi trebuie să asamblați un sistem de ridicare a apei la suprafață:

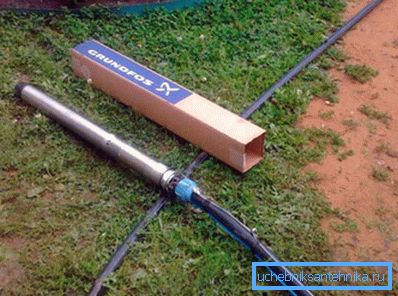

1. Luăm pompa, iar în deschiderea de evacuare răsucim mamelonul cu un filet exterior. Apoi, înfășurăm supapa de verificare de pe mamelon și înșurubați cuplajul în el pentru a se conecta la țeavă PND (cuplajul este de obicei folosit 32 / inch);

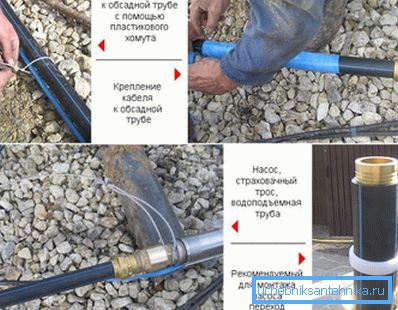

1. Conectați cuplajul cu o conductă de apă, pre-tăiat la dimensiune. Cablul de alimentare al motorului este așezat de-a lungul țevii și fixat pe acesta cu bandă sau cleme la fiecare 2 până la 3 metri;

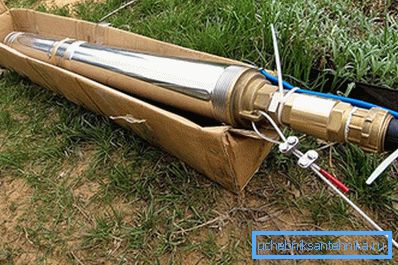

1. În găurile de montare ale corpului pompei treceți printr-un cablu de siguranță (de obicei inclus) și fixați-l cu două cleme pe șuruburi;

1. Luăm pompa și o coborâm cu ușurință în puț de țeavă, încercăm să nu atingem pereții carcasei. Distanța până la fund este de cel puțin 1 - 2 metri. Nivelul dinamic al apei în puț trebuie să fie la cel puțin 5 metri deasupra pompei;

1. Capătul superior al țevii este filetat în orificiul capului de puț de apă și este fixat, ajungem și cu un cablu. Cablul de siguranță este atașat unui inel special de pe partea inferioară a capacului superior;

1. Conectăm cablul la rețeaua de 220 V și facem un test de pornire al pompei. Dacă apa nu merge imediat - trageți-o cu gura din țeavă, supapa de reținere poate să nu fi funcționat din cauza aerului din sistem;

1. Dacă apa merge - înseamnă că prima etapă este finalizată.

  Fiți atenți! Dacă pompa este deja echipată cu o supapă de reținere, este mai bine să o duplicați cu un produs din alamă, deoarece este mult mai fiabilă: prețul unei pompe bune este prea mare pentru a risca.

Conductă subterană

Acum, de fapt, cum să obțineți apă dintr-un puț într-o casă. În aceste scopuri, este mai bine să folosiți o țeavă din polietilenă, deoarece este vândută în bobine și aveți posibilitatea să alegeți un segment de lungime dorită pentru a evita îmbinările inutile.

De asemenea, este utilă o conexiune pivotantă pentru țevi PND și un set de accesorii suplimentare. Folosiți numai produse de calitate, vă recomandăm să opriți alegerea producătorilor italieni.

Deci, instrucțiunea de a pune țevi din fântână în casă:

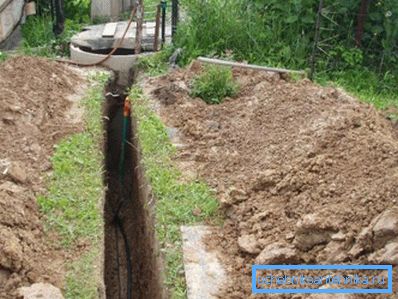

1. La adâncimea de înghețare a solului (pentru fiecare regiune are propriile sale, banda mijlocie a Rusiei este de aproximativ 5 metri) vom săpa un șanț din fântână în casă. Este mai bine să stabiliți comunicarea în cea mai scurtă linie dreaptă, de atunci nu veți avea nevoie de stații de andocare rotative, iar consumul de materiale va fi mai mic;

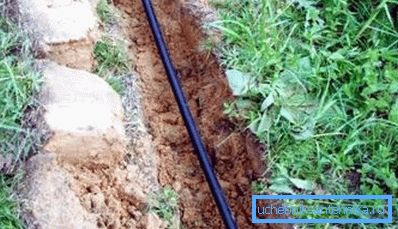

1. În partea inferioară a șanțului se toarnă un strat de nisip de 10-20 cm înălțime, cu o mică tendință spre puț (1% va fi suficient). Am pus o pipă pe pat;

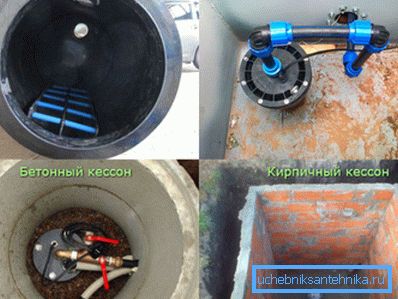

1. Eliminăm un capăt al furtunului în cușon și îl conectăm cu ajutorul unui genunchi și a unor fitinguri cu o conductă de ridicare;

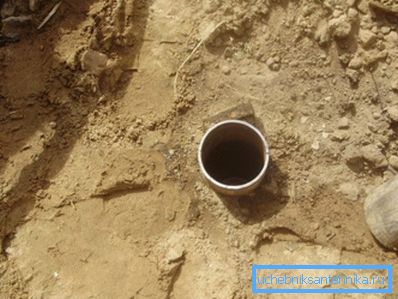

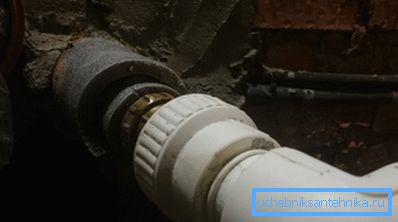

1. Începem cel de-al doilea capăt într-o gaură specială în fundația casei sau a bazei, introducem punctul de intrare cu un manșon din plastic și îl sigilăm cu atenție cu silicon sau alt material de etanșare;

1. Țeava este acoperită cu un strat de nisip astfel încât este acoperită la o înălțime de 15 cm, apoi șanțul este acoperit cu pământ. Pietrele în pământ nu ar trebui să cadă, rambleiul rampei nu poate.

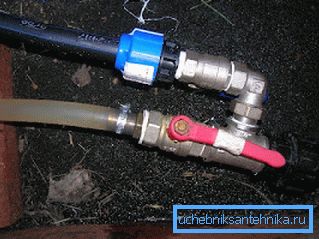

1. În partea inferioară a țevii este mai bine să se prevadă o supapă de scurgere pentru a drena apa din puț în cazul păstrării sitului pentru iarnă.

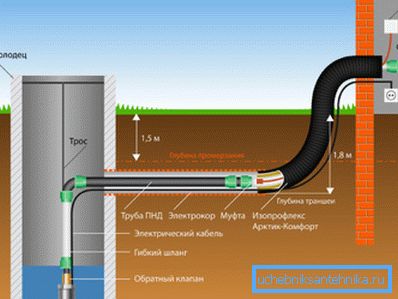

  Fiți atenți! Dacă conducta este adâncită sub nivelul înghețării solului, atunci trebuie izolată cu o carcasă din polistiren spumă specială, în care este mai bine să introduceți un cablu de încălzire care este conectat la întrerupătorul de temperatură. De asemenea, vin cu un grafic de intrare, situat pe suprafață sau aproape de el.

Receptorul este conectat

Așa cum am spus deja, sistemul de alimentare cu apă nu ar trebui să furnizeze apă doar consumatorului, ci și să asigure presiunea și performanța acceptabile pentru funcționarea normală a echipamentului sanitar. Pompa submersibilă este capabilă să creeze o presiune suficient de ridicată, cu toate acestea va fi instabilă și, cu blocarea bruscă a supapei, poate apărea un șoc hidraulic.

În plus, dacă pompa este conectată direct la alimentarea cu apă, atunci de fiecare dată când robinetul este deblocat în orice instalație sanitară (chiuvetă, chiuvetă, baie, toaletă etc.), motorul pompei se va aprinde. Acest lucru va afecta negativ durata de viață a motorului, mecanica pompei, precum și punctele de oprire la releu sau la pornire.

Prin urmare, este nevoie de un hidro-acumulator, care va acumula apa sub presiune și îl va furniza consumatorului. Când presiunea din rezervorul dispozitivului scade sub un anumit nivel, comutatorul de presiune se va activa, ceea ce va închide circuitul de alimentare al motorului pompei și va pompa volumul necesar de apă. Dacă capacitatea rezervorului este de 100 litri sau mai mult, atunci pentru un număr mediu de familii, numărul de porne de pompă va fi mic și va dura mult timp.

De regulă, volumul rezervorului receptorului este calculat pe baza raportului de 20 de litri pe robinet, inclusiv toaletă, plante de udare și altele.

Ne-am oprit să intrăm în teava în casă. Continuați:

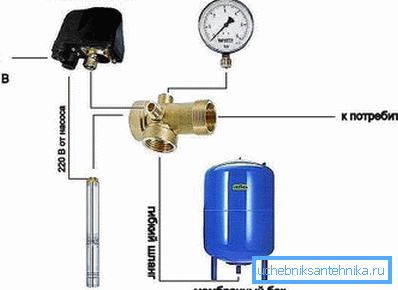

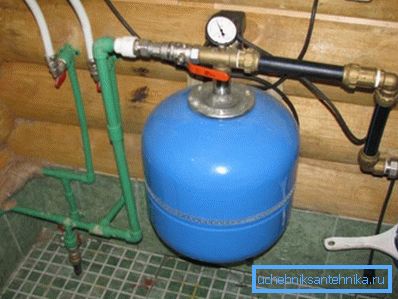

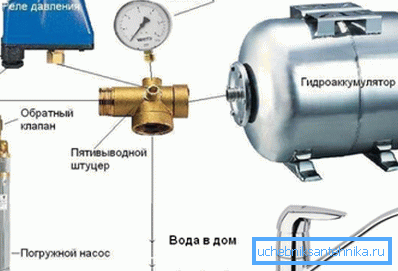

1. Introducerea țevii este conectată printr-un cuplaj cu o racordare cu cinci pini. Vom trage cupla pe o gaură de centimetru prin mamelon cu o piuliță de cap;

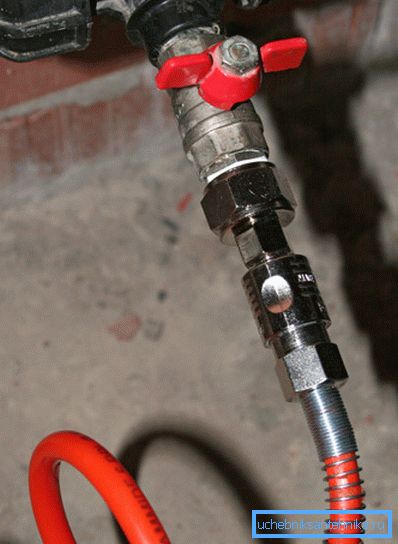

1. La intrarea receptorului se învârte o cotă de colț, pe care o extindem cu un segment de țeavă cu lungimea dorită. Dacă este posibil, în loc de țeavă și cot, folosim un furtun flexibil cu un robinet;

1. Capătul tubului receptorului este conectat printr-o supapă cu bilă cu o piuliță de cap, cu orice orificiu de orificiu liber. Dacă se folosește un furtun cu robinet, capătul acestuia este înșurubat printr-un adaptor ("american") în orificiul duzei;

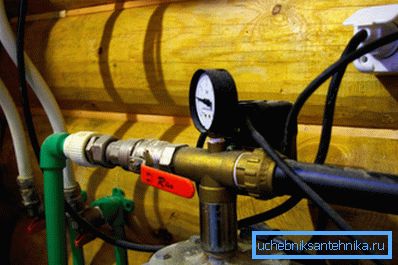

1. La gaura? inci conecta manometrul;
2. Pentru o gaură neocupată? inch conectați comutatorul de presiune;

1. Orificiul inoculat rămas neacoperit al cuplajului de distribuție este conectat printr-o supapă cu o piuliță de cap la alimentarea cu apă către consumator;

1. Conectăm cablul de alimentare al pompei la bornele de relee care vor porni și opri. Circuitul de comutare este simplu și descris în instrucțiunile releului. Dacă este necesar un starter, bobina acestuia este alimentată printr-un releu și pompa este conectată la bornele starterului;

1. În mod separat, alimentăm cablul pompei printr-un întrerupător manual, proiectat pentru pornirea curentului motorului cu o marjă dublă;

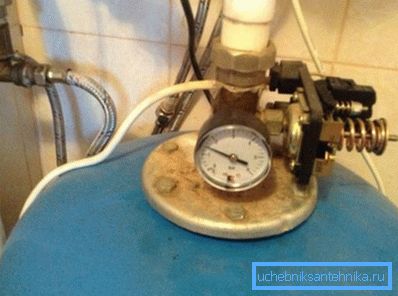

1. Cu ajutorul butonului de comutare manuală, pornim aparatul de pompare și așteptăm până când rezervorul este plin, iar sistemul va opri automat puterea motorului pompei. Observăm presiunea pe manometrul. Apoi deschidem câteva robinete și lăsăm apa în jos până când sistemul pornește din nou pompa, fixând de asemenea valoarea presiunii;

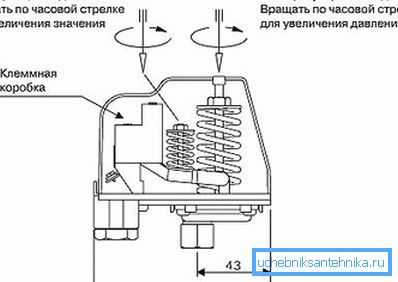

1. Comparăm valorile obținute cu caracteristicile pașaportului receptorului și, dacă este necesar, ajustăm releul.

concluzie

Instalarea unui sistem autonom de alimentare cu apă este o sarcină foarte responsabilă, constând în mai multe etape. Cu toate acestea, întregul complex de lucrări poate fi realizat independent urmând punctele din manualul nostru (de asemenea, să învețe cum să obțineți o pompă dintr-un puț).

Videoclipul din acest articol prezintă procesul mai clar.
