Cum se măsoară conductele de apă: tot ce trebuie să știți

Gama de conducte de apă include produse de diverse dimensiuni. Pentru a nu intra într-o situație neplăcută, atunci când piesele achiziționate nu se potrivesc cu secțiunea sau alți parametri față de cei deja instalați, este important ca fiecare instalator să nu cunoască numai cele mai comune diametre ale țevilor, ci și să le poată măsura corect. Articolul nostru va fi dedicat acestor întrebări.

Dimensiunile echipamentului sanitar

Parametrii de bază

Înainte de a analiza gama de dimensiuni a produselor de apă și gaze, care este dată în standardele de stat și SNiP, trebuie să înțelegeți la ce parametri vom opera.

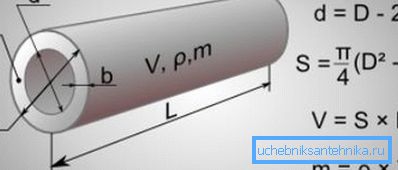

La măsurarea acestor componente, vom avea nevoie de următoarele valori:

• D - diametru. Acesta reprezintă distanța dintre punctele cele mai îndepărtate una de cealaltă pe suprafața exterioară.
• Doo - trecere condiționată. Amploarea trecerii condiționate este egală cu diametrul canalului interior al țevii, rotunjită la o valoare standard cu un anumit grad de precizie.

Fiți atenți! În marcajul internațional, simbolurile D și Dn, respectiv, sunt folosite pentru a desemna diametrul exterior și trecerea condiționată.

• s - grosimea peretelui. Cu cât este mai mare această valoare, cu atât structura va fi mai durabilă și cu cât va rezista mai multă presiune.

În plus, pentru a aprecia pe deplin capabilitățile unui anumit model, se folosește așa-numitul raport de aspect standard (SDR). Această valoare se calculează după formula:

SDR = D / s

De regulă, valoarea SDR este rotunjită la valori tabulare, ceea ce vă permite să selectați cu ușurință un material cu rezistența dorită la presiunea internă.

Inci sau milimetri?

Un alt aspect important este de a determina raportul dintre dimensiunile conductelor metrice și inch. S-ar părea că nu este nimic mai simplu - doar multiplicați diametrul țevii în centimetri cu o dimensiune de aproximativ un centimetru (aproximativ 25,4 mm) și obținem rezultatul dorit, dar în practică totul este ceva mai complicat.

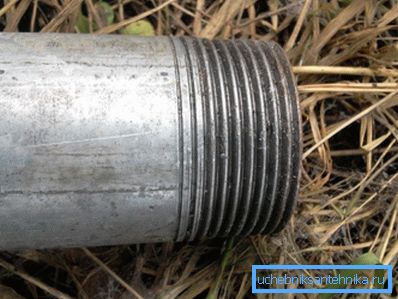

Faptul este că inci caracterizează firul de țeavă, care este tăiat la diametrul exterior, iar atunci când se selectează țevi (mai ales când se înlocuiește produsele din metal cu plastic), diametrul interior este important.

Astfel, instalatorii profesioniști utilizează rapoarte standard:

• Conducta de apă 1 2 inci - trecere condiționată 15 mm, cu diametrul exterior de la 20 la 22 mm.
• Conducta de apă 3 4-conductă în 20 mm, secțiunea exterioară de la 25 la 27 mm.
• Produsul inchi - 25 și respectiv 32 mm.
• Conducta de apă 1 1 2 - trecerea condiționată de 40 mm, în funcție de grosimea peretelui, poate avea un diametru de 45 până la 50 mm.

De asemenea, în tabelul nostru sunt prezentate tabele cu rapoartele de inci și dimensiunile metrice ale țevilor cele mai des folosite la locul de muncă.

capacitate

Uneori, pentru selectarea pieselor utilizate în construcția de comunicații, este necesar să se determine capacitatea unei țevi cu un anumit diametru.

Această valoare indică cantitatea de lichid care poate trece prin canalul intern pe unitate de timp și depinde de următorii factori:

• Materialul din care se face țeavă.
• Forma produsului (rotund / profil).
• Diametrul trecerii condiționate.
• Lungimea totală a conturului.
• Prezența pantei și gradul acesteia.
• Presiunea sistemului

Pentru calcularea acestei valori, se folosesc în mod obișnuit formule greoaie, deoarece, de obicei, instalatorii folosesc fie soluții standard, testate în timp, fie folosesc valorile tabelului. Astfel, conform unui asemenea tabel, debitul unei conducte de apă este de 100 mm cu o viteză de mișcare a lichidului de 0,3 m / s și o presiune de 90 Pa / m va fi de aproximativ 30 mii kg / h.

Fiți atenți! Pentru a nu face propriile calcule, puteți descărca un program special pentru calculator.

Metode de măsurare la domiciliu

Puteți măsura conducta cu propriile mâini în mai multe moduri:

• În cazul în care produsul are un diametru suficient de mare, atunci cel mai simplu mod este să utilizați o bandă flexibilă de măsură (un contor metric este perfect). Înfășurați banda în jurul țevii și măsurați circumferința în cea mai largă parte. Apoi calculăm diametrul, împărțind circumferința cu numărul "Pi", aproximativ egal cu 3.1416.

Fiți atenți! Deoarece piesele standardizate sunt folosite în viața de zi cu zi, instrucțiunea recomandă doar împărțirea circumferinței cu 3: precizia va fi suficientă.

• Pentru a lucra cu țevi cu diametru mic, puteți utiliza un etrier sau micrometru. Dacă vă confruntați cu sarcini similare în mod continuu, este mai bine să cumpărați un model cu un afișaj electronic: prețul său este ușor mai mare decât cel al gabaritelor standard, dar este incomparabil mai convenabil să-l utilizați.
• Cu ajutorul unui etrier puteți determina și diametrul interior al produsului. Pentru a face acest lucru, la o felie în mai multe locuri, se măsoară grosimea peretelui, se calculează valoarea medie a acestui parametru și se scade de două ori valoarea setată a diametrului exterior.

• În cele din urmă, pentru a rezolva problema, puteți utiliza programe grafice. La o conductă care trebuie măsurată, aplicăm fie o riglă, fie un obiect cu dimensiuni cunoscute anterior (de exemplu, o casetă de potrivire). Fotografizăm produsul, iar apoi, cu ajutorul programelor de calculator, corelează dimensiunile standardului cu dimensiunile țevii.

Fiți atenți! Cel mai adesea, această tehnică este folosită pentru obiecte pe scară largă, precum și pentru țevi, acces la care este foarte dificil de obținut.

concluzie

Aflați ce produs în fața noastră - o conductă de apă 50 mm, 60 mm sau 1 1/2 inci - în mai multe moduri. Cu cât măsuram cu mai multă precizie, cu atât este mai mare probabilitatea ca o parte corespunzătoare să fie selectată pentru conectare sau înlocuire. Puteți afla mai multe despre principiile de măsurare a produselor din țevi în video în acest articol.
