Cuplaj cu bilă 11b27p1: dispozitiv, caracteristici, aplicare

Ce este cuplajul cu bile de alamă 11b27p1? Cum funcționează? Cum arată supapele cu bilă moderne împotriva soluțiilor concurente? Unde pot fi aplicate? Să ne dăm seama.

Cum funcționează

Alamă de cuplare cu bile tip 11b27p aranjate destul de tradițional pentru acest tip de supape.

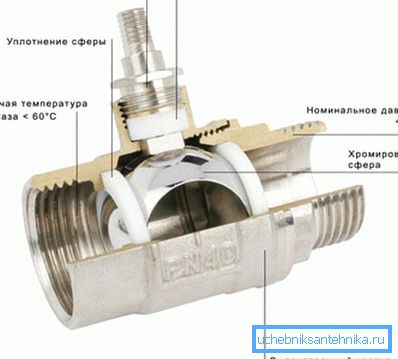

• Elementul principal al supapei este o bilă din alamă cu o gaură transversală. În funcție de poziția sa, debitul mediului de lucru prin carcasă este deschis sau închis.

Utile: la fel ca toate celelalte tipuri de supape, supapele cu bilă nu sunt destinate reglajului (reglarea pe teren). Ele au doar două poziții de lucru - deschise și închise. Când supapa funcționează într-o poziție semi-deschisă, corpul dintre inelele de etanșare este umplut treptat cu zgură.

• Inelul de inele de etanșare a materialului de fricțiune cu presiune redusă cuprinde mingea pe ambele părți, asigurând etanșeitatea în poziția închisă.
• Stemul trece prin orificiul din carcasă și este etanșat cu o garnitură de etanșare - un inel de polimer care este presat din partea de sus de o șaibă.
• Șaiba este fixată pe tija cu mâner (pârghie sau fluture) și cu piuliță.

caracteristicile

Caracteristicile tehnice ale supapei de cuplare 11b27p1 sunt, de asemenea, destul de standard.

Probabil merită adăugate câteva comentarii la numerele uscate:

• Materialul corpului și mingea sunt rezistente exclusiv la procesele electrochimice.. Alama nu formează un cuplu galvanic cu niciunul dintre metalele folosite.

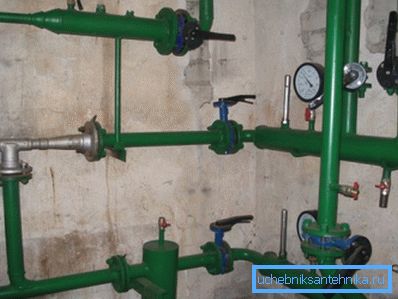

• Stabilitatea termică a fluoroplasticului îi permite să funcționeze nu numai în sistemele de inginerie interne ale clădirilor, în care temperatura maximă a clădirilor este limitată la 95 - 105 C, dar și în rețelele de încălzire și nodurile de ridicare cu o temperatură a fluxului de până la +150 ° C. De fapt, un cuplaj cu bilă 11b27p DU15 RU16 este adesea folosit ca o supapă de control în lift.

Durata de viață efectivă a supapei în condiții normale de funcționare este de două ori mai mare decât cea calculată. Pur și simplu pune - prin instalarea acesteia, cu greu va fi obligat să cumpere un înlocuitor în viitorul apropiat.

Documentele de reglementare

Care GOST pe cuplajul cu bilă 11b27p1 este în vigoare în prezent?

• Materialul carcasei, tija și bilele sunt conforme cu aliajele cupru-zinc tratate sub presiune GOST 15527-2004.
• Materialul mânerului trebuie să respecte normele GOST 1583-93 Aliaje de turnare din aluminiu.
• Versiunea climatică a supapei este evaluată în conformitate cu GOST 15150-69 UHL 4 și etanșeitate - conform GOST R 54808.
• În cele din urmă, produsul în ansamblu trebuie să respecte cerințele standardului interstatal GOST 21345-2005 Valve cilindrice, conice și cu bilă adoptate de 12 state din fosta URSS.

Nuance: ultimul standard reglementează producția de supape pentru presiuni de funcționare de cel mult 250 atmosfere. Pentru presiuni ultrahigh - cerințele dumneavoastră.

Menționăm câteva cerințe cheie ale GOST 21345-2005.

1. Diametrul efectiv (mărimea canalului intermediar din bilă) al supapei cu dimensiunea până la DN 350 inclusiv trebuie să fie de cel puțin 95% din diametrul intrării carcasei.

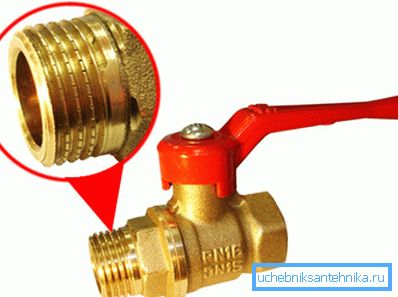

2. Defectele firului, care îl depășesc pe diametrul mediu, nu ar trebui să aibă o lungime totală mai mare de o jumătate de viraj. În acest caz, defectele nu trebuie să interfereze cu execuția conexiunii filetate a țevilor.

Colegi de clasă

Împreună cu mingea, în magazinele de instalații pot fi găsite pluta și supapa cu șurub. Să comparăm produsul pe care îl studiem cu ei.

plută

Supapa de plută necesită un efort considerabil pentru a repoziționa pluta: suprafețele de alamă sau fontă ale pieselor de contact au o suprafață destul de mare. În cazul unei supape cu bilă, glisarea unei mingi nichelate cu o suprafață ideală pe scaunul unui polimer cu un coeficient extrem de scăzut de frecare nu are nici o rezistență vizibilă la apăsarea pârghiei.

Ambalarea la glandă a supapei de plută începe să curgă la prima întoarcere a plută. Glanda este produsă în mod inevitabil chiar și atunci când este inactiv: orice mecanic va confirma că, pentru a nu avea scurgeri, trebuie să fie ambalat o dată la fiecare doi ani. Garniturile supapei cu bilă din polimeri nu necesită întreținere în principiu.

șurub

Problemele legate de compactare sunt relevante aici. Utilizarea inelelor de etanșare din cauciuc nu le rezolvă complet: cauciucul își pierde în cele din urmă elasticitatea și scurgeri.

În plus, ventilul cu șurub al dispozitivului oferă proprietarului un număr de probleme exclusive.

• Forma complexă a circuitului mărește rezistența hidraulică și contribuie la acumularea de zgură sub vană.

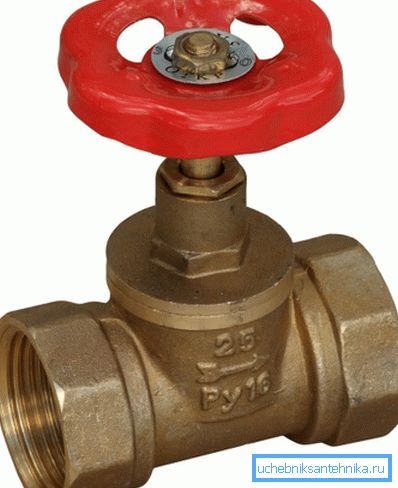

• Valva trebuie reglată cu o săgeată în direcția fluxului de apă. Curentul invers poate rupe supapa.

• Garnitura de cauciuc de pe valvă are o durată limitată de viață (rareori mai mult de 3 până la 5 ani). Supapa din metal nu va bloca apa dacă există cel puțin un grăunte de nisip între ea și șa.

Nici una dintre problemele enumerate pentru proiectarea mingii nu este relevantă.

Concluzia este puțin previzibilă: concurenții nu au nici o șansă. Dacă intenționați să instalați instalații sanitare sau încălzire cu propriile mâini, instrucțiunea evidentă este să optați pentru supapele cu bilă.

cerere

Ce dimensiuni de macarale sunt necesare atunci când instalați instalații de comunicații sanitare într-o casă sau un apartament? Unde ar trebui să fie aplicate exact acestea? Să dăm câteva exemple.

Cuplul sferic 11b27p1 cu diametrul de 15 mm este utilizat:

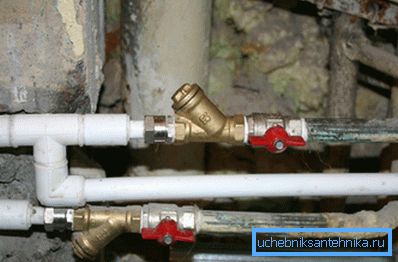

• Pe intrările de apă rece și caldă din apartament.

• Ca valvă de control pentru măsurători de temperatură și presiune.
• La inserțiile în instalațiile sanitare individuale de instalații sanitare (rezervor de toaletă, chiuveta, chiuveta, etc).

O supapă cu bilă 11b27p1 cu un diametru de 20 mm este utilizată pentru a întrerupe dispozitivele individuale de încălzire din circuitul de încălzire. El poate fi pus pe jumper în fața radiatorului.

Căpitanul Obvious reamintește: dacă atât jumperul, cât și conexiunile acumulatorului sunt simultan închise, circulația în coloană se va opri complet. Curând, vecinii vor veni la tine, condus de un mecanic, și vor începe să rostească cuvinte rău, ofensatoare.

Supapa de cuplare sferică 11b27p1 cu un diametru de 25 mm este montată pe coloanele de alimentare cu apă și încălzire, pe haldele ansamblului elevator și pe țevile de admisie ale cazanului.

Valva cu bilă 11b27p1 cu diametrul de 32 mm poate fi utilizată pe șine în clădiri înalte și pe turnarea încălzirii pentru a întrerupe anumite secțiuni ale circuitului.

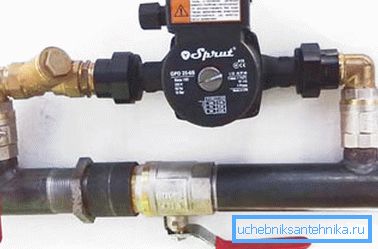

Valva cu bilă 11b27p1 cu diametrul de 40 mm este utilizată în sistemul de încălzire gravitațională (când se introduce pompa, se rupe bypass-ul). Acesta, împreună cu supapele cu diametru mai mare, pot fi plasate în unități de contoare de apă și în cutii de alimentare cu apă caldă în lifturi.

concluzie

Sperăm că cunoștința noastră cu reprezentantul echipamentului sanitar autohton a fost destul de informativă. Cititorul va putea să studieze subiecte suplimentare prin vizualizarea videoclipului din acest articol. Mult noroc!
