Desenarea unui puț de apă - diferite opțiuni pentru diferite

Fântâni de apă, destul de ciudat, dar aceasta este o întreagă familie de structuri hidraulice, care îndeplinesc sarcini complet diferite. Prin urmare, un arsenal considerabil de echipamente - de la pompe submersibile și filtre la sisteme de amortizare de suprapresiune.

Să adăugăm că tot felul de tehnologii inovatoare bazate pe materiale polimerice foarte durabile contribuie, de asemenea, la o gamă tot mai extinsă de obiecte luate în considerare. Cu alte cuvinte, cel care se va ocupa de puțurile de apă trebuie să decidă mai întâi cu privire la scopul său specific și apoi să creeze un desen al utilizării viitoare.

Și din nou trebuie să vă ocupați de termeni

Cele mai importante două domenii de aplicare a acestor facilități:

• în sistemul de canalizare și alimentare cu apă în mediul urban;
• și, în sistemul de alimentare cu apă a unei case de țară, când puțul servește drept sursă de apă și este inclus ca legătură inițială în sistemul global.

plastic

În orice caz, instalarea puțului necesită săpături considerabile, iar plasticul vine la salvare, care se întâmplă foarte des în construcții.

Utilizarea plasticului este:

• utilizarea unui material care este foarte rezistent la orice impact - de la mecanic la chimic;

• oportunitatea de a face față unei game tot mai extinse de piese care pot satisface orice dorințe și pot asigura orice situație de utilizare;

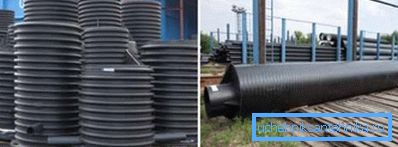

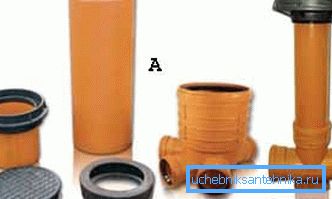

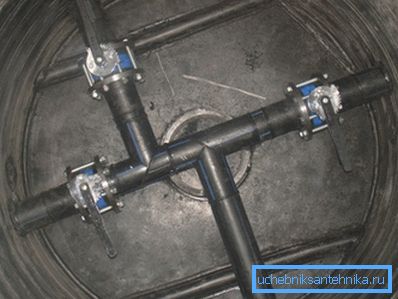

• abilitatea de a crea sisteme complexe de conducte literalmente în câteva ore fără dispozitive de sudare și auxiliare, atunci când lucrările la sol au fost finalizate, fapt demonstrat clar de fotografia "A":

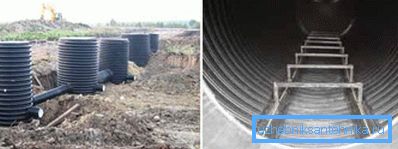

• A - până când toate elementele într-o stare dezasamblată;
• B - și acesta este un bine bine asamblat.

Prezentam toate elementele unor astfel de ansambluri de plastic, acordam atentie doar faptului ca scara si gama de piese poate fi mult mai mare:

• A - acoperire;
• B - tub telescopic - aceasta este direct din oportunitățile incredibile oferite de noile tehnologii; în esență, telescopul îndepărtează complet problema de a avea grijă de ajustarea febrilă a înălțimii puțului la adâncimea acviferului sau a liniei de conducte asediate;

• C - manșetă telescopică;
• D - conducta principală a clorurii de polivinil (PVC);
• E - formarea fundului puțului, care depinde în mod semnificativ de scopul său.

Sfat bun! Nu este întâmplător faptul că tehnologiile din PVC sunt numite revoluționare în domeniul instalării sistemelor sanitare. Dar simplitatea lor și multe oferte de pe piață pot juca câteodată o glumă nemaipomenită. Vă sfătuim să vă ocupați în acest domeniu numai cu organizații cu reputație care au o experiență bună în construirea de comunicații prin utilizarea PVC-ului. În plus, asigurați-vă că ați explorat toate ofertele disponibile în ceea ce privește costul acestora - prețul acelorași componente poate varia de 1,5-2 ori.

Dar mai aproape de diagrame și desene

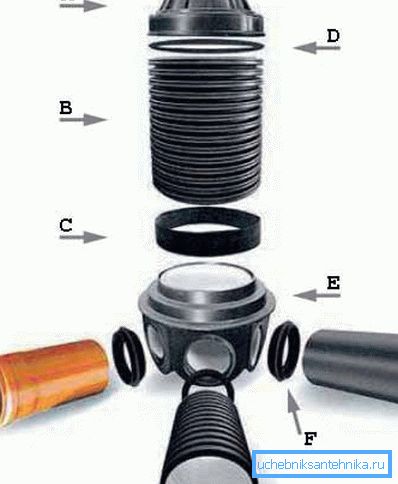

Continuând subiectul PVC, oferim ca prima schemă construirea exactă a acestui material, care demonstrează clar toate noile caracteristici.

PVC bine

Schema unui astfel de fantă este foarte mobilă în dezvoltarea și re-echiparea sa, în funcție de condițiile în schimbare de utilizare:

• A este gâtul;
• B - conductă cu un diametru de 1-1,2 m pentru un puț de puț;
• C - manșetă de etanșare; în utilizarea unor astfel de mijloace de etanșare, plasticul va da "100 de puncte înaintea" oricărui alt material, sfărîind în cele din urmă această poveste nefericită: instalațiile sanitare - știința îmbinărilor și conectorilor - au fost întotdeauna o adevărată durere de cap pentru instalatori;

• D - un inel de etanșare;
• Tava E;
• F - manșetă de etanșare.

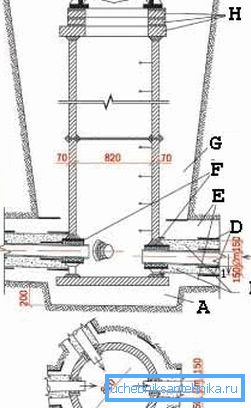

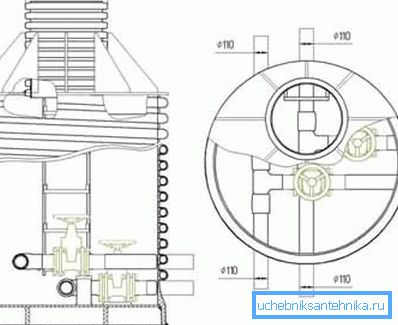

Astfel, pe baza acestei asamblări, puteți crea următoarea schiță a unui amortizor:

Observați aici:

• se folosesc rigidizări suplimentare pentru a întări poziția vârfului;
• sistemul are o scară interioară, care elimină problema întreținerii arcului superior al părții inferioare laterale;
• Se folosesc două sisteme de conducte - principalele și cele auxiliare pentru combaterea presiunii excesive.

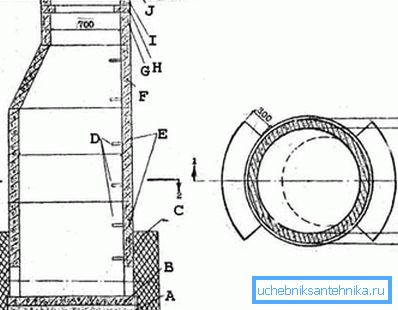

Primul desen complet

Ca o primă opțiune, oferim următoarele, cu un capac ascuns:

• A - bază de beton;
• B - placă de bază - o astfel de organizație este bună dacă fântâna este folosită pentru canalizare, admisia apei necesită o atitudine mai serioasă și utilizarea cel puțin a crustei de cuart;
• C - castel de lut - în cazul în care puțul este în țară și în afara terenului, castelul va trebui să fie făcut de sus;
• D - paranteze scara;

• E - inele din beton armat sau din plastic, care formează structurile scheletului;
• F - inel conic;
• Inel G cu diametru mai mic;
• H - inel de susținere - și beton armat și plastic vă permit să alegeți o varietate de diametre pentru a crea astfel de structuri;
• I - zidaria poate fi folosită pentru a regla înălțimea mai precis;
• J - zona orb din beton;
• K - hatch - soluția perfectă dacă doriți să ascundeți bine pe site.

A doua opțiune

Această opțiune este caracterizată printr-o metodă minuțioasă și rară de formare a fundului puțului:

• A - prepararea nisipului;
• B - straturi de pietriș;
• C - conducta de drenaj perforată;
• D - geotextile, ca mijloc de protecție împotriva umezelii;
• E - umplerea cu nisip a țevilor;
• F - conducte de ramificație;
• G - nisip de nisip de-a lungul miezului puțului;

• H - inele suplimentare;
• I - sfat;
• J - Trapa din fontă.

A treia opțiune

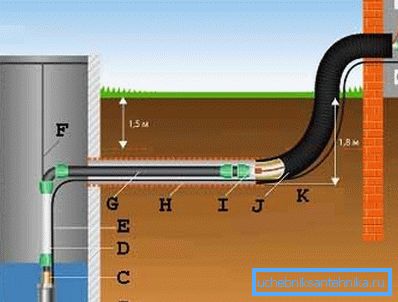

A treia opțiune se aplică deja fântânilor care sunt construite în sistemul de alimentare cu apă a casei:

• A - bine;
• B - pompă submersibilă;

Sfat bun! Recomandăm utilizarea pompelor centrifuge ca pompe submersibile. Ele sunt mult mai eficiente atunci când lucrează în comparație cu cele vibraționale și, care este important pentru structurile luate în considerare, sunt mai atenți la proiectarea înconjurătoare a puțului.

• C - supapă de reținere;
• D - furtun flexibil;
• Cablu electric cu sistem anti-îngheț și protecție împotriva umezelii;
• F - cablu; schema propusă necesită utilizarea acestui element de siguranță, deși pot exista mai multe opțiuni pentru rezolvarea acestei probleme;
• G, trebuie să fie amplasate sub nivelul înghețării solului;
• H - elektrokor - sistem de protecție electrică în ceea ce privește înghețarea (pentru detalii, a se vedea schema de mai jos);
• I - cuplaj flexibil;
• J - carcasă protectoare, isoproflex recomandat;
• K - adâncimea canalului pe schemă 1,8 m;

• L - unitate de control și monitorizare automată;
• M - rețea la 220/50.

Mai multe circuite auxiliare

Când vine vorba de sisteme precum sondele de apă, este imposibil să evităm specificarea unor noduri foarte importante:

• În primul rând, sistemul electric de încălzire a conductei este foarte util, constând din următoarele elemente:

• A - manta protectoare;
• B - cablu de instalare;

• C - izolație termică;
• D - secțiune de încălzire;
• E - conducta încălzită în sine.

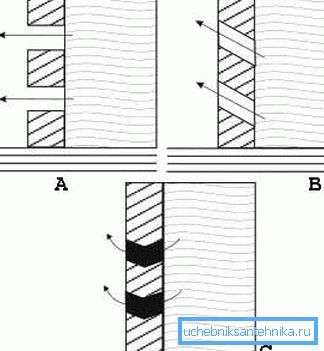

• În al doilea rând, pentru a proteja împotriva acumulării de umiditate de-a lungul pereților laterali ai puțului, este util să se organizeze inserții de elemente de filtru de ciment care fac trei tipuri:

• A - linii drepte (săgețile indică direcția penetrării umidității în interiorul puțului);

• B - oblic, notați creșterea în direcția cavității interioare a puțului, care este fundamental importantă;
• C - conic.

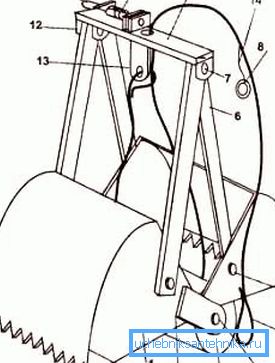

• În al treilea rând, pot fi folosite diferite metode și mijloace pentru a curăța cavitatea interioară a puțului. În cele din urmă, există întotdeauna o racletă, var și o scară, dar pentru lucrări la scară largă, o găleată creată conform schemei următoare este foarte utilă;

• 1 - o pereche de găleți;
• 2 - rolă pentru înfășurarea cablului;
• 3 - degetul cu role;
• 4 - cablu;
• 5 și 7 - șuruburi M8, cum ar fi 6 în desen;
• 6 - împingere, în designul celor 4 bucăți;

• 8 - inel pentru fixarea poziției găleată;
• 9 - traversează;
• 10 - arc de compresie;
• 11 - blocarea tijei;
• 12 - ochi;
• 13 - poluprosin;
• 14 - cablu subțire.

• În al patrulea rând, așa-numitul Abyssinian poate fi o versiune mai simplă a puțului, care seamănă mai degrabă cu un puț și, datorită "nemulțumirii sale", este adesea construită chiar în subsolul unei case. Desenele fântânii Abyssinian sunt foarte simple:

• A - supapă de reținere, fără de care nu poate face nici un singur puț;

• B - sită sudată la țeavă;
• C - conul de cotitură - acest lucru nu este capabil să rezolve problema cu apă la adâncimi mari ale acviferelor, dar cu apă superficială (până la 4 metri) se descurcă perfect).

constatări

Instrucțiunile pentru crearea unui puț de apă și tipul desenului său depind puternic de scopul acestei structuri. Desigur, în moduri diferite, puteți găsi o mulțime de trăsături comune. Dar există diferențe semnificative, în primul rând în organizarea fundului.

Pentru a nu deveni confuz în soluțiile posibile, asigurați-vă că vizionați videoclipul suplimentar din acest articol, care vă va ajuta să sistematizați toate cunoștințele.
