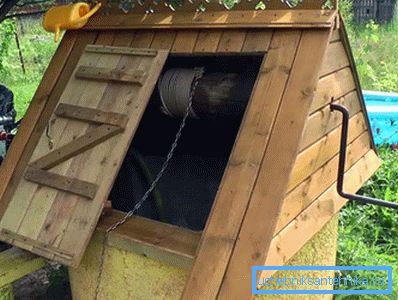

Desene ale casei pentru bine - un exemplu al inițiativei

Într-o astfel de sferă pestriță precum construcția, există o mulțime de sarcini pentru cele mai variate gusturi. Dacă doriți să vă simțiți ca un organizator remarcabil, invitați o brigadă pentru a construi o casă și a încerca să o gestionați.

Vrei să creezi un designer uimitor - și aici, de asemenea, există un câmp uriaș de activitate. Dacă doriți să vă simțiți un cârlig de toate meseriile - vă rugăm să încercați să construiți o casă deasupra fântânii de la dacha.

Ușor de implementat

Acest lucru este foarte necesar pentru fantana în sine, dar vă va aduce o adevărată plăcere ca un maestru. Dar pentru a începe, ca întotdeauna, va trebui să deseneze.

O dată vom spune că un bine de lucru este un "organism" destul de subțire, iar intervenția ineptă poate să-l deranjeze în mod semnificativ. Ca rezultat, în cel mai bun caz - apa turbidă, care este pompată, nu este pompată.

Prin urmare, casa de desen ar trebui să ia în considerare următoarele puncte ale construcției puțului:

• cel mai important lucru este amplasarea castelului de lut, următorii parametri:

• adâncime la puț;
• lungime de la puț;
• unghiul de înclinare;
• grosime.

• în plus, dimensiunea clădirii în sine

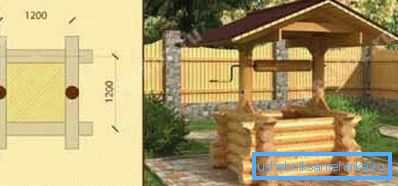

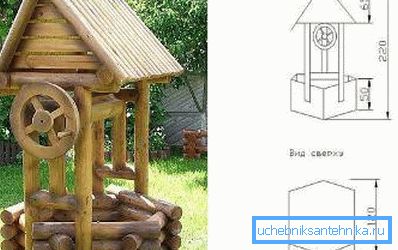

Sfat bun! Nu merită să încerci să creezi un desen dintr-o casă a unui puț care să închidă "monștrii de hârtie". Vă sfătuim să fiți în spiritul designului în sine - o idee simplă și un design simplu și un desen ușor de înțeles și simplu ar trebui să corespundă. Adesea în acest caz nu va fi nevoie de detalii - doar o vedere izometrică și două vederi din lateral și de sus cu dimensiuni (ca în desenul "A").

Măsuri de precauție

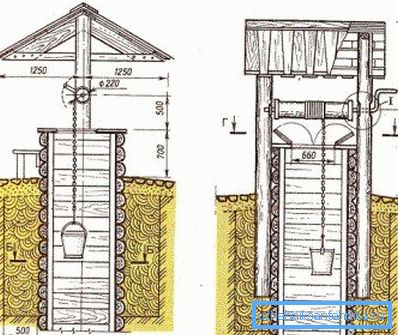

Uită-te la varianta desen "B".

Acordați o atenție deosebită următorului punct:

• cel mai important:
• stâlpii de acoperiș sunt înconjurați în pământ de un strat protector de argilă; (Vezi și articolul Trapa de plastic pentru fântână: caracteristici de instalare.)
• fântâna are un castel de lut;
• întreaga structură a acoperișului este susținută de doi stâlpi rotunzi, care sunt conduse în sol de un metru și jumătate;

• pentru a evita încălcarea blocajului de protecție al puțului, întreaga construcție cu perspectiva casei ar trebui să fie proiectată și ridicată simultan;
• dacă începeți să construiți un acoperiș de la zero, atunci când castelul este deja în loc, protecția va fi rupt inevitabil, acest lucru nu poate fi uitat.

Două variante de desene

Prezentăm două versiuni ale casei de deasupra puțului, cel mai comun tip de creastă.

Prima opțiune

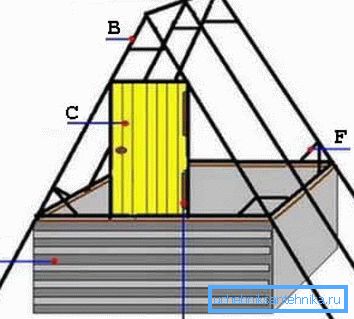

Această opțiune este construită pe parapeta pregătită anterior:

• A - două panouri conectate una la alta, care formează o creastă de acoperiș;
• B - rafturile părții înclinate;
• C - ușa;

• D - garnitura de parapet a fântânii, aici puteți folosi orice material de alegerea dvs., dacă acesta a fost primul impermeabil, ca una dintre opțiuni - ardezie;
• Balamale pentru uși;
• F - coaste de fixare-rigidizare, care sunt numite de asemenea "fixare".

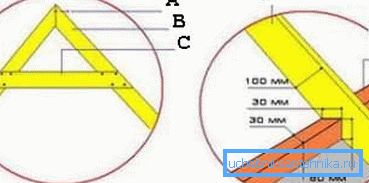

Atunci când se creează astfel de structuri, este necesar, în primul rând, să se acorde atenție articulațiilor și vitezei exacte a obturatorului de toate dimensiunile, care sunt indicate pe desene:

• A - racordare în partea superioară a tipului "canelat";
• B - picior cu fermoar;

• C - bolț, rigidizator utilizat în mod obișnuit;
• D - picior de fixare;
• E - partea superioară.

A doua opțiune

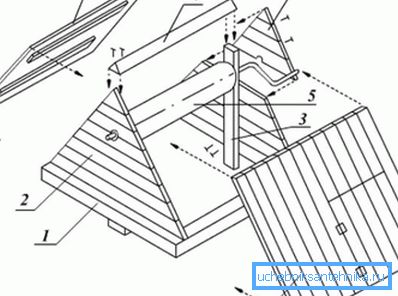

Această opțiune este atât de bine dezvoltată încât desenul poate servi drept algoritm de asamblare:

• 1 - cadrul inferior al structurii, care este montat pe parapetul închis al puțului;

Sfat bun! În fabricarea pereților laterali și a pantelor, vă sfătuim să folosiți o articulație tip "ghimp". Acest tip va ajuta la crearea unei conexiuni cu adevărat strânse, care împiedică pătrunderea umezelii. În plus, nu va fi inutil să se asigure izolarea suplimentară a versanților din interior cu pâslă de acoperiș sau orice material disponibil care asigură o bună protecție și este, de asemenea, rezistent la temperaturi scăzute.

• 2 - partea laterală a casei, care este cel mai bine colectată separat și apoi pusă la loc; rețineți că în peretele lateral se face o gaură pentru a instala puțul puțului;
• 3 - o nervură suplimentară de rigidizare, arborele puțului de pe ambele părți nu intră direct în peretele lateral, ci prin această bară;
• 4 - colț de protecție triunghiulară deasupra;

• 5 - arborele sondei;
• 6 - peretele lateral din mâner;
• 7 - panta acoperișului, care este asamblată separat și apoi instalată;
• 8 - o rampă cu o ușă prinsă în ea.

Atragem atenția asupra punerii în aplicare a acestui proiect va necesita 24-28 șuruburi (nu se iau în considerare buclele de montare).

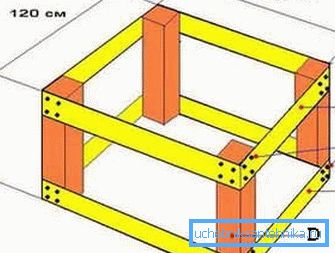

Foarte adesea unul dintre componentele principale ale acoperișului puțului este un cadru din lemn necomplicat, care poate purta deja panta deasupra, laturile și ușa.

Rama contine doar 12 piese din lemn:

• A - tubulatura de sus, aceste patru bucăți;

• B - fixare pe rafturi; 8 șuruburi sunt necesare pentru fiecare bandă (în total, deci 64);
• C - conducte de fund, există, de asemenea, patru;
• D - suporturi cadru.

Sfat bun! Orice desen tehnic, în special cu utilizarea pieselor din lemn, trebuie să indice în mod necesar utilizarea instrumentelor pe care le-a conceput. În caz contrar, va trebui să vă faceți griji cu privire la o lamă de fierăstrău, o mașină de tăiat electric, o ferăstrău, o mașină de găurit, un ciocan, o șurubelniță Phillips și clește. Și instrumente cum ar fi nivelul, creionul și măsurarea benzii ar trebui să fie întotdeauna la îndemână și așa.

constatări

În ciuda simplității proiectelor propuse, este foarte important să se abordeze desenele lor cu o acuratețe maximă. Acest lucru este valabil mai ales când structura începe să afecteze structura puțului în sine. (A se vedea și articolul Fântâni decorative din lemn: cum să te faci.)

Prețul greșelilor poate fi foarte neașteptat și neplăcut - o încălcare a straturilor de sol, divergența inelelor de formare a binefacerii și, ca urmare, o scădere a calității apei. Asigurați-vă că ați verificat videoclipul suplimentar din acest articol. Vă va ajuta mai precis să puneți accente în lucrarea propusă.
