Desenul macaralei: tipurile și caracteristicile de

În acest articol vom analiza desenul unei macarale hidraulice și, de asemenea, vă vom spune despre ceea ce constituie supapele omniprezente de oprire utilizate în construcția diferitelor conducte.

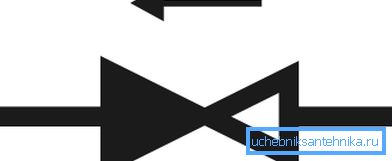

În plus, vom determina modul în care desemnarea macaralei în desen este realizată astfel încât aceste simboluri să fie înțelese de către instalatori care sunt implicați în echiparea unui obiect de construcție cu echipamente sanitare.

Dar mai întâi, să vorbim despre principalele tipuri de macarale utilizate și caracteristicile lor structurale.

Soiuri principale

În prezent, la montarea clădirilor rezidențiale cu supape de oprire se utilizează următoarele modificări ale supapelor de conducte:

• modificări cu o singură supapă, concepute pentru alimentarea numai a apei calde sau reci;
• mixere cu două supape;
• mixere cu bile cu pârghie;
• modificări echipate cu un termostat;
• macarale fără contact.

Luați în considerare categoriile de dispozitive listate mai detaliat.

Ventile cu o singură supapă

Proiectarea unei macarale cu o singură supapă presupune prezența unui volant. Prin urmare, utilizarea dispozitivului permite controlul capului de curgere, dar nu și temperatura.

Astfel de dispozitive au găsit cea mai mare aplicație la amenajarea bucătăriilor și a băilor din țara în care nu este prevăzută posibilitatea furnizării de apă caldă. Acest tip de supape de oprire este alcătuit dintr-un corp metalic (din oțel inoxidabil, din alamă, cupru, siluminiu etc.), care închide cutia de supape cu garnitură din cauciuc sau cu poarta ceramică.

Borna este atașată corpului prin intermediul unui atașament filetat. Cu toate acestea, există modele în care corpul și gura sunt un întreg. Miezul mecanismului de blocare este înșurubat în carcasă și fixat în acesta folosind fire de țeavă și inele de etanșare din cauciuc.

În funcție de tipul mecanismului de blocare, robinetele cu o singură supapă sunt împărțite în următoarele modificări:

• Macarale semi-rotative constând din două plăci combinate ceramice. În timpul funcționării, tija rotește și rotește placa superioară, care se rotește în raport cu placa inferioară fixă. Când plăcile sunt aliniate, alimentarea cu apă este suspendată, iar atunci când un spațiu este deschis între plăci, apa trece liber.
• Modificările de tip vierme funcționează datorită mișcării de rotație. Unul dintre capetele cutiei de osie este echipat cu o garnitură din cauciuc gros. Când tija se rotește, garnitura de cauciuc se apasă pe "șa" și taie alimentarea cu apă. În mod invers, atunci când garnitura se ridică din cauza rotației în sens invers acelor de ceasornic a tijei, alimentarea cu apă revine.

Malaxoare cu două valve

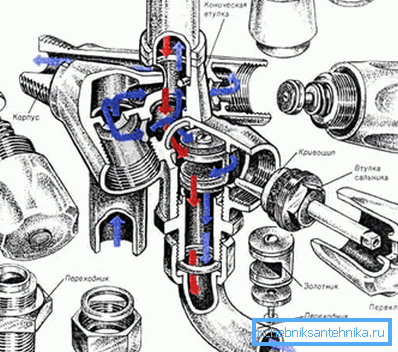

Mixerele cu două volante separate sunt dispozitive care vă permit să reglați simultan presiunea și temperatura alimentării cu apă. Aparatul este alimentat cu apă rece și caldă. Prin urmare, astfel de echipamente sanitare este cea mai bună opțiune atât pentru băi, cât și pentru bucătării.

Proiectarea mixerului cu două valve include următoarele elemente:

• două vane separate, fiecare dintre acestea rotind stocul unui cartuș separat;
• cartușe pentru a controla alimentarea cu apă caldă și rece;
• gura de scurgere pentru îndepărtarea apei;
• un aerator, amplasat pe orificiul de evacuare, destinat curgerii grosiere și prevenirea formării de stropi;
• comutatorul (gander) schimbând direcția de curgere de la gura de scurgere în recipientul de udare.

Important: Când alegeți un mixer cu două valve, asigurați-vă că corpul său este fabricat din oțel inoxidabil sau din alamă. Modificările făcute din metale feroase sau silumină, în ciuda faptului că prețul lor este scăzut, eșuează repede.

Malaxoare cu pârghie cu pârghie

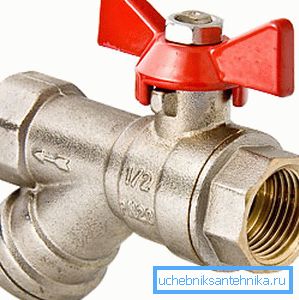

Există o gamă largă de supape cu bilă pe piață, dar acum vorbim despre o versiune cu un singur pârghie destinată uzului casnic.

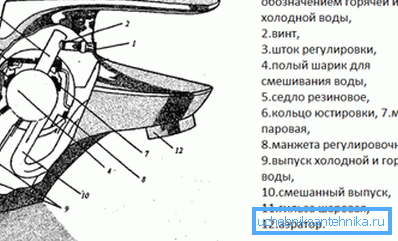

Echipamentele sanitare cu un element de blocare de tip minge constau din următoarele părți:

• carcasă cu dispozitive de fixare pentru furtunuri de conectare și placă de montare;
• pârghie pentru controlul alimentării cu apă;
• cartuș cu bilă;
• garnituri de etanșare;
• ieșire separată sau gură de scurgere, combinată cu corpul;
• aerator.

O diferență caracteristică a unor astfel de mixere de la alte dispozitive de blocare este prezența unui cartuș sferic sub forma unei mingi goale cu trei găuri.

Pentru operarea unui astfel de cartuș se utilizează un scaun special din cauciuc. Cartușul cu bilă cu pârghie este fixat în carcasă prin manșeta și inelul de reținere.

Funcționarea dispozitivului se realizează prin ridicarea pârghiei. După ce maneta este ridicată, apa este alimentată sau amestecată.

Important: Când cumpărați un mixer cu bilă, asigurați-vă că metalul corpului nu este mai mic de 0,2 cm grosime. Desigur, materialul pentru corp ar trebui să fie oțel inoxidabil sau alamă. În plus, înainte de a cumpăra trebuie să încercați netezirea pârghiei, dacă mișcarea este înrăutățită, achiziția unui astfel de dispozitiv trebuie abandonată.

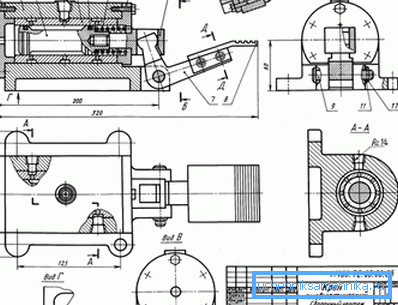

Malaxoarele cu termostat

Instrucțiunile pentru utilizarea unei astfel de macarale se caracterizează prin simplitate și confort. Adevărul este că este suficient să reglați temperatura apei odată și după aceea puteți regla numai capul de curgere.

Această funcție este asigurată de prezența unui termostat - un dispozitiv special care răspunde la schimbările de temperatură și menține acești indicatori la un singur nivel. Cu excepția termostatului, dispozitivul acestor dispozitive nu este mult diferit de un set complet de mixere convenționale. (A se vedea și articolul Cum se instalează un robinet pe chiuvetă: caracteristici.)

Ventilele termostatice constau din următoarele elemente:

• corpul din oțel sau din alamă;
• volante sau mâner de reglare;
• cartuș ceramic;
• echipament suplimentar pentru modelele de duș.

Important: Dispozitivele echipate cu un termostat, acest echipament de înaltă tehnologie și, prin urmare, vânzarea acestora ar trebui să fie acoperite de garanția vânzătorului sau a fabricii producătorului.

concluzie

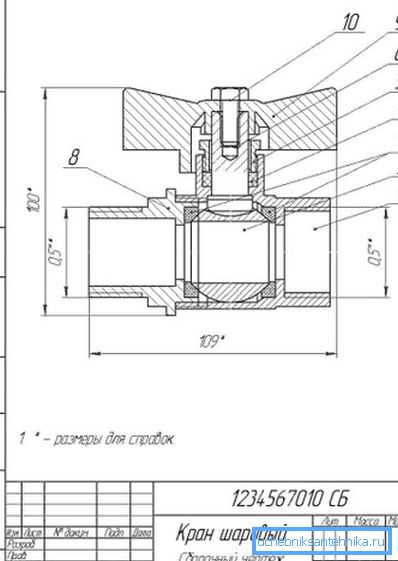

Acum, că știți ce este desenul de asamblare al echipamentului de instalații sanitare, puteți determina ce părți se asamblează robinetul și care părți pot fi responsabile pentru anumite defecțiuni. Astfel, prezența schemei de echipamente permite întreținerea și reparația manuală.

Există întrebări care necesită explicații complete? Mai multe informații utile pot fi găsite vizionând videoclipul din acest articol.
