Diagrama conexiunii pompei de foraj: mai multe alternative

Inginerii electronici au un proverb celebru: "Electronica este știința contactelor." Este posibil, cu un grad destul de mare de coincidență, să spunem că sistemele sanitare se supun de asemenea acestei declarații.

Aici prea mult depinde de calitatea conexiunilor și de starea conductelor. În același timp, există o diferență majoră - dacă aveți de gând să pună în aplicare schema de conectare în puțul de foraj, obligația de a ști, cel puțin în termeni generali, cum utilizate principiile de aranjare a sondei în sine, și tipul de dispozitiv și a pompei.

Asigurați-vă că conductele de apă sunt, de asemenea, supuse științei contactelor.

Astfel, să analizăm ce pompe sunt la dispoziția noastră, în general, în funcție de designul lor:

• orizontal sau vertical - în funcție de orientarea axei de rotație a arborelui de lucru;
• cu suporturi interne sau externe;
• cu orificiu de intrare axial sau lateral;
• în mai multe etape - în funcție de numărul de etape de alimentare cu apă;
• secțiune - fiecare etapă are un conector în final;
• cu conector de capăt sau axial;
• cu un strat de protecție în interiorul sau în afară;
• submersibil - amplasarea sa sub nivelul apei;
• semi-submersibile - dispozitivul în sine este sub nivelul apei și motorul este mai mare;
• auto-amorsare - produce umplerea automată și independentă a conductei de alimentare;
• reglabil - capabil să regleze independent volumul de alimentare cu apă;
• contactul ermetic-apă cu atmosfera este exclus.

Există și alte caracteristici de design, dar deja, judecând după varietatea de soluții de proiectare prezentate, se poate concluziona că piața oferă un număr imens de pompe pentru producerea apei din puțuri.

Dar cele mai des folosite:

• vertical - sunt excelente pentru aplicația în cauză;
• monobloc - simplitatea este necesară aici, având în vedere nivelul de impurități;
• cu suporturi interne;
• cu intrare axială - și în funcție de configurația carcasei;
• în etapa unică - în conformitate cu principiile de simplitate;
• cu conector de capăt;
• folosind protecția suprafeței interne;
• submersibile, si,
• sigilate.

submersibil

Una dintre cele mai renumite scheme ale pompei submersibile este prezentată în fotografia "A".

aici:

• A - parte de pompare;
• Filtru B;
• C - motor electric;
• Filet de țeavă D - 1 inch;
• E - cutie de condensatoare;
• F - acest model are un diametru interior maxim al carcasei de 105 mm.

Conexiune electrică

Schema electrică de bază a conexiunii unei astfel de pompe este:

• A - încălzitor de apă;
• B - rezervor de stocare 40-50 litri;
• C - comutator de presiune - pentru protecție împotriva presiunii excesive;

• D - filtru grosier;
• E - plasarea dispozitivului în puț;
• F - conducta de apă caldă la casă;
• G - conducta de apă rece la casă.

Sfat bun! Vă sfătuim să achiziționați metode de conectare specifice de la producătorii respectivi. Diferențele pot rezulta în parametrii conexiunii la rețea și necesitatea de a instala siguranțe suplimentare.

Diagrame de conexiuni complete

Există mai multe sisteme de conectare. Prezentăm câteva dintre ele, cele mai tipice.

Conectarea cu utilizarea unei camere de caisson

Dacă decideți să faceți o cameră de cașon, atunci continuați cu aceasta în ultimul stadiu al echipamentului pentru puțuri.

În același timp, conexiunea completă va arăta astfel:

• A - cameră cu cămin;
• B - nivel constant al apei;
• C - cablu de siguranță;
• D - pompa;
• E - senzori de rulare uscată - atenție la aceste elemente auxiliare foarte utile ale sistemului, ele nu sunt deseori instalate, dar uneori sunt indispensabile atunci când analizează progresul muncii;
• Carcasa F - bine;
• G - cablu de control;

• H - panou de control;
• I - comutatorul de presiune - un alt element important care controlează sistemul;
• J - uniunea pe cinci intrări;
• K - cap de țeavă - vă recomandăm să acordați o atenție deosebită aspectului și stării cu atenție a capului;
• L - supapa de scurgere a apei, ca element al sistemului de protecție;
• M - hidroacumulator;
• N - manometru - este necesar să se cunoască în mod constant presiunea în sistem;
• P - filtru de fund - o caracteristică a acestei scheme - filtrul este deja la ieșirea din sistem;
• Q - supapa de control.

Conectare cu accent pe hidroacumulator

Rețineți că, în figura următoare, filtrul este instalat în mijloc și se utilizează protecție împotriva înghețării apei:

• 1 - capul puțului;
• 2 - cablu electric;
• 3 - teava galvanizată - protecția împotriva coroziunii este foarte importantă pentru dispozitivele de acest tip;
• 4 - cablu de siguranță;
• 5 - cutie cu cablu ermetic;
• 6 - adaptor;
• Conducta 7;
• 8 - legături prin cablu;
• 9 - supapă de reținere;

• 10 - mamelon;
• 11 - pompă de fund;
• 12 - protecție împotriva înghețului;
• 13 - robinete;
• 14 - tee;
• 15 - filtru principal;
• 16 - adaptor;
• 17 - unitate de automatizare electronică;
• 18 - cablare;
• 19 - hidroacumulator.

Limitați atenția la accesorii

O altă opțiune demonstrează atitudinea cea mai atentă față de întregul sistem conectiv, reamintind că conductele sunt și știința contactelor.

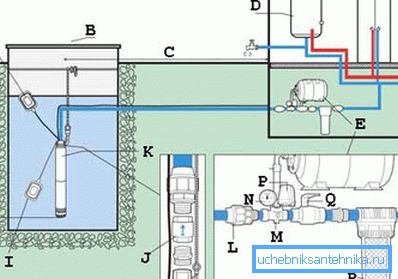

Fiți atenți la starea de lucru și starea "uscată" utilizată de senzor:

• A - poziția senzorului în poziția de lucru a pompei, când este suficientă apă în canal;
• B - capul puțului;
• C este orizontala nivelului solului superior;
• D - încălzitor de apă;
• E - hidroacumulator;
• F - adâncimea totală;
• G - nivel dinamic, în continuă schimbare;
• H este distanța minimă de la marginea dispozitivului până la fundul puțului;

• I - poziția senzorului, atunci când există o oprire de urgență din cauza lipsei de apă, modul "uscat";
• J - poziția supapei de reținere, acordați atenție sistemului de fitinguri;
• K - pompă submersibilă cu flotor;
• L - cuplaj;
• M - montare pentru 5 iesiri;
• N - manometru;
• P - comutator de presiune;
• Q - supapă cu bilă;
• R - pre-filtru.

Conectarea pompei de suprafață

Introducerea și conectarea pompei de suprafață:

• 1 - sistem de control;
• 2 - cablul de alimentare și fișa;
• 3 - cablul de alimentare și priza;
• 4 - comutator automat - un element obligatoriu pentru protecția împotriva supraîncărcării și menținerea sistemului în stare de funcționare;
• 5 - priză de curent, schema propusă funcționează dintr-o rețea standard de 220 V și 50 Hz;
• 6 - bine;
• 7 - filtru de intrare;
• 8 - supapă de reținere;

• 9 - țeavă de aspirație;
• 10 - pompă de suprafață;
• 11 - cablul de alimentare al pompei și fișa;
• 12 - conductă de injecție;
• 13 - mamelon;
• 14 - tee;
• 15 - niplu de tranziție;
• 16 - Eyeliner flexibil;
• 17 - Eyeliner;
• 18 - conducte către consumatori.

Sfat bun! La selectarea unei pompe, vă recomandăm să se concentreze pe următoarele criterii: scopul, performanța și înălțimea de ridicare dorită a apei, tipul furtunului de aspirație, în cazul în care pompa de suprafata - interior sau exterior - forma și diametrul secțiunii interioare poate reduce performanța pompei, condițiile în care exploatarea va avea loc aerul.

constatări

Există multe opțiuni pentru conectarea pompelor la alimentarea cu apă a unui puț. Fără experiență, instalarea acestor scheme cu mâinile tale, chiar dacă există o instrucțiune, va fi foarte dificilă. Luăm în considerare faptul că prețul greșelilor posibile este prea mare.

Oferta de a face toată munca profesioniștilor. Cu toate acestea, acest lucru nu exclude necesitatea de a cunoaște în detaliu toate nuanțele proceselor care au loc, deci asigurați-vă că vizionați videoclipul din acest articol de mai multe ori.
