Diametrul conductei de apă: standarde, conformitate,

Diametrul țevii pentru instalațiile sanitare într-o casă privată este o caracteristică destul de importantă, care determină calitatea sistemului de alimentare cu apă. Dacă toate dimensiunile anterioare au fost reglementate de un singur URSS GOST, atunci piața prezintă produse care îndeplinesc atât standardele rusești moderne, cât și standardele străine, folosind clasificarea sovietică.

Ca să nu vă confundați în acest soi, vă vom spune cum să alegeți un diametru al conductei pentru un sistem de alimentare cu apă.

Diametrele conductelor

Caracteristici și unități de bază

Există diferite tipuri de conducte care sunt utilizate în scopuri diferite.

Acestea pot fi:

• conducte de apă și gaz,
• electrice,
• fără sudură,
• armat,
• țevi de uz special, etc.

În funcție de scopul produsului, caracteristicile sale de bază se schimbă.

Să ne uităm la care caracteristici sunt de bază:

• Concediu permis. O cantitate fără dimensiuni care corespunde aproximativ dimensiunii diametrului interior al produsului în mm sau inci și este utilizată pentru comoditatea selectării și îmbinării autostrăzilor, cablurilor, fitingurilor și cuplajelor;
• Dimensiune externă (exterioară). Denunțat ca DN. Diametrul exterior al țevilor de apă este măsurat în mm;
• Grosimea peretelui. Este notat ca S și este măsurat în aceleași unități;
• Diametrul interior al țevilor de apă. Acesta este notat ca Dv și este măsurat în metri sau inci. Calculat prin formula Dv = Dn - 2 * S;
• lungime. Depinde de tipul, dimensiunea și materialul produsului, precum și de caracteristicile producției și livrării;
• Greutate pe metru. Pentru oțel, se calculează folosind formula m = 0,02466 * S * (Dn - S), măsurată în kilograme.

Considerăm sistemele de alimentare cu apă a sistemului de apă rece, deci vom vorbi doar despre parametrii relevanți pentru această clasă. Deci, pentru a desemna dimensiunile unei conducte de apă, una dintre cele mai importante caracteristici este un astfel de parametru ca dimensiunea trecerii condiționate.

Această valoare este notată după cum urmează: DN (conform GOST 3262-75) sau DN (conform standardelor europene se numește diametrul nominal).

O trecere condiționată este lumenul interior al produsului rotunjit în jos sau până la cea mai apropiată valoare standard. Linia standard conține dimensiunile dimensiunilor interne, prin urmare denumirea DN 15 ne indică faptul că trecerea interioară a acestui cilindru trebuie considerată a corespunde dimensiunii standard de 1,5 cm.

Fiți atenți! Trebuie înțeles că, în practică, lumenul intern adevărat nu poate coincide cu standardul, deoarece grosimea peretelui poate fi diferită.

Acum, despre unități. Toți oaspeții și standardele moderne corespund, de regulă, cu sistemul metric. Cu toate acestea, am moștenit un sistem de inci din secolul al XIX-lea, iar confuzia apare adesea aici.

Faptul este că inginerii și instalatorii din trecut au identificat detaliile după dimensiunea lumenului interior în inci, dar dimensiunea exterioară a fost mai mult decât dublul grosimii peretelui.

Deci, dacă produsul Dv a fost 1? sau 2,54 cm, luând în considerare grosimea peretelui din acel moment, dimensiunea exterioară a acestuia fiind de 3,35 cm. Această valoare a fost fixată ca "inch de apă" sau "țeava de țeavă".

În mod similar, firul de țeavă este numit inch, dar dimensiunea reală este de 33,25 mm, nu de 2,54 cm, ceea ce pare mai logic. Acesta este un bun exemplu al modului în care tradițiile științifice și tehnologice sunt inadecvate.

Fiți atenți! Dacă este specificată dimensiunea etichetei? Aceasta înseamnă că trecerea sa internă condiționată sau du corespunde standardului de 1,5 cm, deoarece această valoare este cea mai apropiată de dimensiunea de 1,27 cm a tuturor standardelor utilizate.

Metal și plastic

În prezent, există o imagine interesantă: pe de o parte, toată lumea a recunoscut avantajele produselor din plastic, pe de altă parte - mulți continuă să folosească oțel și fontă. Acest lucru contribuie, de asemenea, la partea sa de confuzie.

Faptul este că diametrul țevilor din plastic pentru alimentarea cu apă este adesea indicat ca exterior. În acest caz, există, de obicei, un indicator la grosimea peretelui, ca în fotografie:

Aici apare dificultatea, deoarece nu este clar pentru un instalator nepregătit ce diametru al unei țevi pentru un sistem de alimentare cu apă ar trebui considerat corect dacă două produse cu același aspect sunt marcate cu 32 și 1, iar centimetrul este de 2,54 cm.

Adaptoarele pentru țevi de apă de diferite diametre sunt, de asemenea, deseori etichetate într-un sistem de inci. Dacă sunteți un instalator începător sau pur și simplu decideți să vă faceți propriile mâini, atunci mai bine aveți la îndemână o masă de corespondență a valorilor inch la valori nominale și externe.

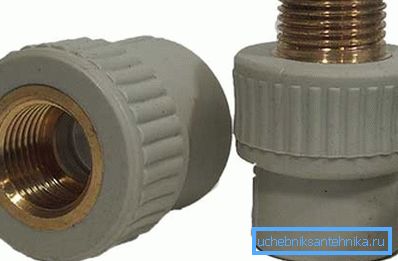

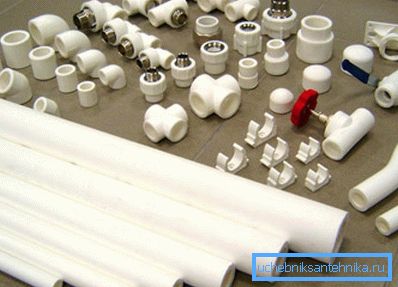

Pentru a conecta piesele metalice și cele din plastic ale conductei, se folosesc manșoane de adaptare speciale, pe o parte a cărora există un fir metalic, iar pe de altă parte un manșon neted pentru lipirea din plastic.

În același timp, din partea firului poate fi indicată valoarea în centimetri de apă, iar din partea îmbinării din plastic, valoarea adoptată pentru a desemna tipul care ar trebui să fie conectat la fiting și, eventual, Dn în mm. Astfel de cazuri.

Selectarea valorilor pentru alimentarea cu apă autonomă

Acum câteva cuvinte despre modul de calcul al diametrului conductei pentru alimentarea cu apă. Pentru calcule corecte sunt folosite diferite metode: formule matematice cu o varietate de etape și tehnici, folosirea tabelelor medii și a manualelor metodologice, diverse programe și calculatoare online, au devenit de asemenea populare.

Metoda matematică este complexă și necesită calificări adecvate, este dificil să se folosească manuale și mese de inginerie în universitățile de inginerie, iar fără o educație specializată (sau cel puțin tehnică), va fi dificil de constatat.

Calculatoarele online și tot felul de programe de calcul pentru designeri profesioniști nu produc altceva decât un zâmbet.

Lucru amuzant este că cei mai adecvați dintre ei sunt înființați astfel încât în ​​95% din calculele pentru apartamente și case particulare să dea valori standard cunoscute și așa și atunci când se calculează sisteme grave, este complet prostește să se bazeze pe astfel de programe.

Fiți atenți! Dacă intenționați să efectuați cablaje în interiorul apartamentului sau să efectuați o alimentare autonomă cu apă într-o casă obișnuită de până la 3 etaje, atunci nu aveți nevoie de calcule.

Instrucțiunea este simplă - folosim valori comune standard și nu ne complicăm viața:

• Pentru a depune linia exterioară din puț sau de la godeu, utilizați Dn = 32 - 50 mm. Întrucât pentru aceste scopuri se utilizează cel mai adesea piese din polietilenă de joasă presiune (HDPE), valorile inci nu pot fi specificate;
• Înălțimile interne sunt realizate din părți inci sau DN = 32 mm. Aici puteți utiliza atât sisteme metalice, cât și plastic, folosiți adesea polipropilenă;
• Cabluri orizontale în bucătărie, baie și toaletă - de la Dn = 25 - 16 mm (3/4?,? Sau 3/8?).

concluzie

Pentru auto-selecție și instalare de sisteme sanitare este necesar să se înțeleagă bine dimensiunile adoptate în această industrie și rapoartele acestora. De asemenea, ar trebui să puteți converti dimensiunile de la metrice la sistemul de inci și să cunoașteți un număr de valori standard pentru dimensiunea trecerii condiționate.

Videoclipul din acest articol vă va ajuta să nu vă confundați în subiect.
