Dispozitiv de macara: familiarizați-vă cu modelele populare

Subiectul acestui articol este un dispozitiv de macara. Vom lua cunoștință de principiul funcționării și de dispozitivul mai multor tipuri de macarale și porți. În plus, trebuie să explorăm problemele tipice ale acestor produse și cum să le rezolvăm.

robinete

În cele mai frecvente robinete moderne, sunt utilizate dispozitive de supapă și de control de trei tipuri:

1. Macarale cu șuruburi.
2. Ceramica Kranbuksy.
3. Cartușe ceramice care vă permit să reglați temperatura și presiunea apei cu o singură pârghie.

Pentru a clarifica: în mod deliberat nu afectează tipul exotic de mixere cu termostate electronice. Este puțin probabil ca o persoană care nu are competențe profesionale să vină cu ideea de a repara o astfel de tehnică complicată.

Să analizăm designul și caracteristicile tuturor celor trei soluții.

Înșurubați kranbuksa

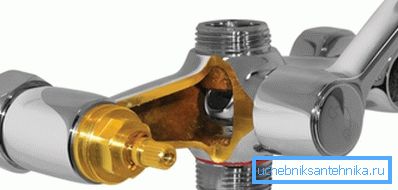

Apa este suprapusă cu o supapă de cauciuc care se apasă pe scaunul din corpul mixerului.

Valva poate avea două versiuni.

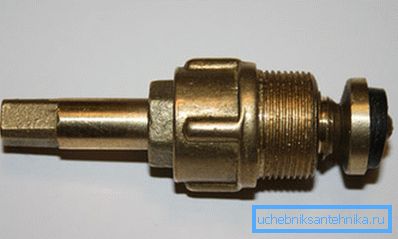

• Soluția tradițională este o supapă mobilă inserată în canelura unei tije tubulare filetate.. Când supapa este blocată în tija, garnitura se va roti, agățându-se de scaun, ceea ce va duce la uzura rapidă.

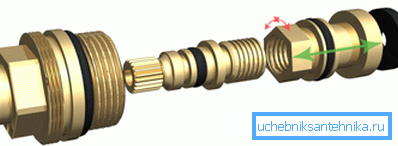

• Proiectare mai nouă - supapă hexagonală, care este presată de o tijă rotativă din corpul cutiei de osie. Garnitura de-a lungul întregii curse a supapei se deplasează strict progresiv.

Evident, în ambele cazuri, tija trebuie sigilată: atunci când supapa este deschisă, în corpul arborelui cotit se creează o suprapresiune.

Stemul este sigilat în unul din două moduri:

1. Glandă de ambalare Epiploonul este strâns de o șaibă de jos și o epalnică din partea de sus. Această schemă de etanșare este utilizată numai în cutii cu o supapă care este introdusă în canelura tijei.
2. Inele de etanșare din cauciuc. De fapt, cele mai multe în prezent în vânzare Kranbuks se referă la acest tip.

Ce probleme sunt tipice pentru cutiile cu suruburi? Este dificil să le elimini cu propriile mâini?

Nuance: prețul de șurub kranbuksy - de la 35 la 45 de ruble. Dacă cel mai apropiat magazin de instalații sanitare nu are o-inele sau o glandă, în loc să căutați în continuare, este mai ușor să schimbați bușonul.

Cranbookuri ceramice

Dispozitivul macaralei ceramice este fundamental diferit de șurub, în ​​ciuda compatibilității complete.

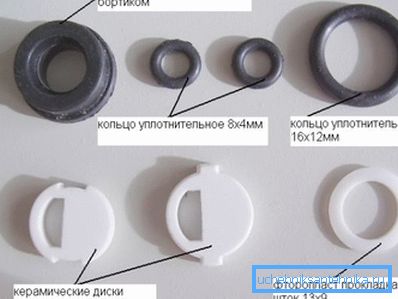

• Apa se deschide și se închide cu deplasarea reciprocă a plăcilor ceramice măcinate cu tăieturi.
• Etanșeitatea dintre scaunul corpului mixerului și plăcile este asigurată de o garnitură inelară de cauciuc sau silicon.

În condiții normale de funcționare, cutiile din ceramică sunt mult mai durabile decât cutiile cu șuruburi și întotdeauna țin apă perfect. Defectele lor sunt asociate numai cu gunoiul care a căzut în plăcile de tăiere: atunci când se încearcă aplicarea unei forțe considerabile, fie marginile crestăturii, fie proeminențele pentru care una dintre plăci este rotită atunci când mielul (mânerul macaralei) este oprit, sunt scindate.

Din păcate, instrucțiunea pentru depanare în acest caz se reduce la înlocuirea întregii cutii de osii. Plăcile ceramice nu sunt disponibile pe scară largă.

Important: problema nisipului și scării în țevi este rezolvată o dată pentru totdeauna prin instalarea unor filtre grosiere la intrarea în apartament.

cartuș

Schema lucrării sale diferă de principiul de acțiune al cutiei ceramice cu două trăsături:

1. Placa mobilă nu se rotește în jurul axei sale, dar se mișcă liber în plan.
2. Grosimea din acesta nu este combinată cu una, ci cu două găuri în placa ceramică inferioară - pentru alimentarea cu apă rece și respectiv cu apă caldă.

Pentru deplasarea plăcii este îndeplinită pârghia de plastic montată mobil. Problemele legate de funcționarea cartușului în acest caz apar fie din cauza resturilor din conducte, fie din cauza forței excesive aplicate asupra pârghiei. Este mai bine să uitați obiceiul de a bloca apa cu o batetură ascuțită a mâinii pe mâner.

Ce pauze în cartuș:

• Pârghia de plastic la care șurubul fixează mânerul.
• Clemele de plastic care dețin placa ceramică superioară.
• În cele din urmă, când încercați să închideți un cartuș blocat cu resturi, puteți tăia plăcuța în sine.

La fel ca kranbuksa ceramică, cartușul se schimbă complet când se rupe.

Cum se face acest lucru?

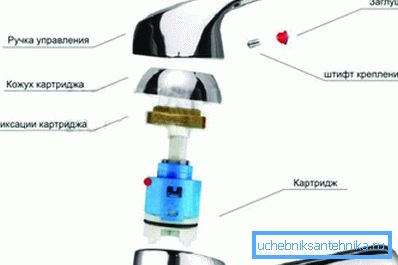

1. Scoatem dopul din plastic presat în mâner.
2. Deșurubați șurubul de fixare ascuns sub el. Poate avea un cap plat, o șurubelniță Phillips sau un cap hexagonal.
3. Înșurubați piulița decorativă din corpul mixerului. Desigur, fără a utiliza un instrument: cromul este ușor de rupt.
4. Deja, cu ajutorul unei chei reglabile sau deschise, deșurubăm piulița de alamă care ține cartușul, scoatem cartușul și înapoiați magazinul pentru înlocuire.

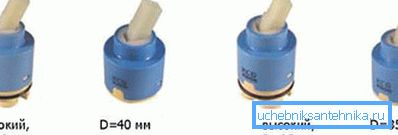

Fiți atenți: cartușele sunt realizate cu dimensiuni de 28, 35 și 46 milimetri. Pentru a nu fi confundat la cumpărare, luați o mostră cu dvs.

orificiu

Dintre supapele utilizate în apartamente și case particulare, cele mai frecvente sunt:

• Supapă de șurub.
• Supapă cu dop.
• Supape cu bilă.
• Supape cu trei căi (plută și minge).

șurub

Iar descrierea dispozitivului și problemele tipice ale șuruburilor Kranbuks se aplică în întregime supapelor cu șurub.

În mod separat, merită menționat doar câteva puncte:

• Spațiul sub șa, de obicei, devine un buzunar în care se acumulează diverse reziduuri. Dacă presiunea din robineți a scăzut puternic - este necesar să blocați coloana, să deșurubați capul supapei și să priviți corpul.
• În anii '80, o întreprindere internă obscură a produs un lot mare de supape cu supape din alamă conică. Atunci când încercați să închideți robinetul de apă adesea cu pene strânse; Prin răsucirea tulpinei, este posibil să o vomitați din scaunul supapei rămase. La prima ocazie, este mai bine să înlocuiți supapa acestui design.

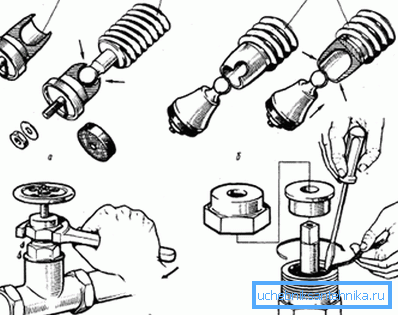

• Dacă sigiliul de scurgere a supapei nu este întotdeauna necesar să se umple. Destul de des este să deșurubați mielul până când se oprește: firul de pe tija va apăsa cutia de umplutură prin șaiba care se află sub ea.

plută

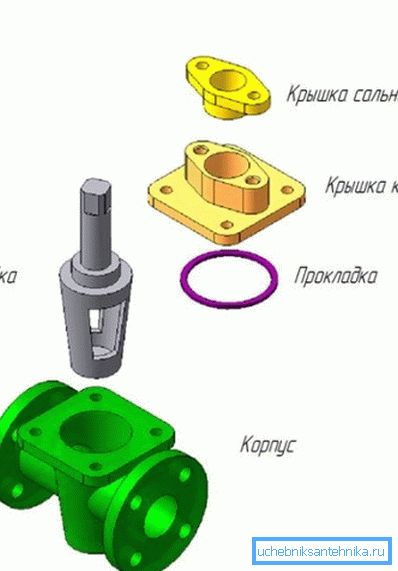

Apa se deschide și se închide prin rotirea dopului cu un orificiu în el. Apa este ținută pe suprafețele de la sol ale ștecherului și carcasei.

Lipsa scurgerilor pe tijă este asigurată în două moduri:

• Strângerea plutei în caroserie cu o piuliță pe tija de dop.
• Glandă de ambalare

Singura problemă a construcției de plută, care poate fi eliminată independent, este scurgerea glandei. Pentru ambalajele sale, apa trebuie spălată de fiecare parte a supapei - în caz contrar, există întotdeauna posibilitatea ca dopul, care nu este reținut de garnitura de etanșare a uleiului, să se stoarcă la cea mai mică deplasare.

minge

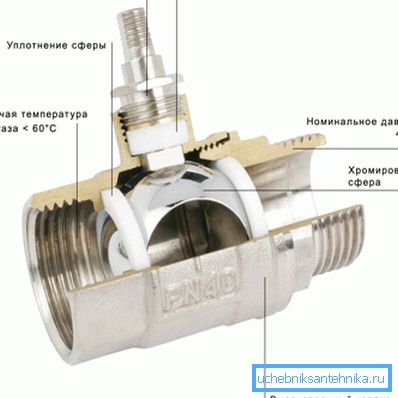

Cum funcționează o supapă cu bilă - reprezentantul cel mai fiabil și durabil al supapelor?

Dispozitivul său seamănă cu o supapă de plută, dar cu mai multe modificări de proiectare.

• Cork este o minge cu o suprafață perfect tratată.
• Rezistenta este asigurata nu prin lipirea pe corp, ci printr-o pereche de sosete din inele fluoroplastice sau din teflon.
• Tija este sigilată cu un inel de cauciuc sau polimer.

În funcție de scop, dispozitivul cu supapă cu bilă poate varia considerabil:

1. Corpul poate fi pliabil (tocuri sau filetate) și sudat.
2. Aderarea la conducte poate fi un filet (intern sau extern), flanșe pentru țevi sau țevi pentru sudare.
3. Șeile bilei pot fi încărcate cu arc pentru a compensa uzura lor.

Curios: uneori, un mic decalaj este lăsat intenționat între minge și șa. Mingea este presată pe scaun de presiunea mediului de lucru.

Singura problemă tipică a supapelor cu bilă este curgerea în jos a tijei, care este eliminată prin strângerea piuliței de etanșare sau prin înfășurarea benzii FUM sub ea.

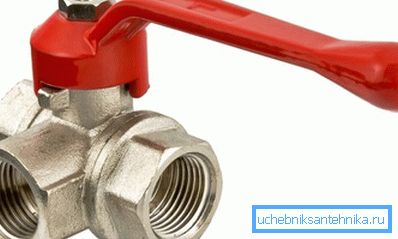

Trei feluri

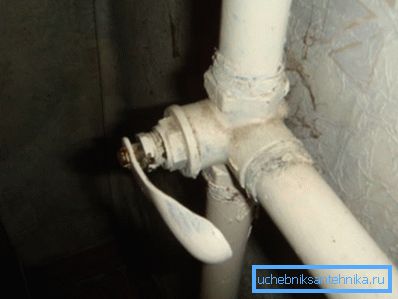

Care este designul și scopul macaralei cu trei căi? Scopul este de a redirecționa fluxul de mediu de lucru la unul dintre conductele atașate. De exemplu, o supapă cu trei căi instalată la racordul conductei de alimentare la radiator și jumperi este capabilă să direcționeze sistemul de încălzire al sistemului de încălzire fie prin jumper, fie prin baterie, ajustând astfel gradul de încălzire a încăperii.

Cu trei căi dispozitiv de la robinet și de eroare tipic de dispozitiv și a tipurilor sale de defect complet duplicat de supapă corespunzătoare. Diferența dintre ele este numai în numărul de robinete și forma tăieturii într-un blocaj de trafic sau o minge.

concluzie

Sperăm că scurta noastră excursie în dispozitivul de supapă va ajuta cititorul să elimine cele mai multe dintre defectele sale. Videoclipul din acest articol, ca întotdeauna, îi va oferi materiale suplimentare tematice. Mult noroc!
