Dispozitivul este bine sub apă: elementele principale și

Ce este bine? Răspunsul pare să fie evident: o gaură în pământ din care se pompează apa. Evidentă și eronată. Avem în fața noastră o gamă largă de echipamente - de la filtrul cu un rezervor de decantare la sistemul de pornire automată a pompei Subiectul acestui articol este instalarea puțurilor de apă.

componente

Deci, de ce constă bine? Vom stipula imediat: discutăm despre construcția unui puț cu o adâncime relativ mică (până la 70-100 de metri), cu un debit suficient pentru a furniza apă locuitorilor din una sau două sau trei case particulare. Fântâni industriale capabile să livreze zeci de metri cubi de apă pe oră și să ia apă din orizonturile inferioare sunt mai complicate.

Mutați-vă în jos.

• Se scurge bine. Aceasta este o conductă cu pereți orbi, încastrat într-un strat impermeabil sub filtru.
• De fapt, un filtru care asigură purificarea apei provenite de la pompă din nisip și particule de sol.
• Țeavă de acoperire, asigurând stabilitatea pereților găurii de foraj. Mulțumită ei, binele verticale îngust nu se prăbușește în primele zile de funcționare.
• Pit sau caisson situate la capul puțului. Scopul construirii acestui puț de puțuri este dublu: protejează conducta prin care apa este furnizată prin congelare și împiedică pătrunderea solului peste carcasă.

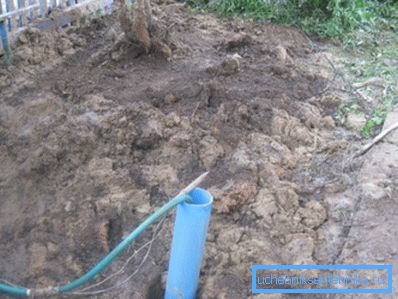

Curios: în regiunile calde, puțurile fac deseori fără acest element. În special, în Crimeea, cu temperatura pozitivă a celei mai reci luni de iarnă, se poate observa că carcasa se lipsește direct din pământ; apa intră în casă prin intrări ne-îngropate.

• O pompă care ridică apa de la o adâncime.
• Conducta de presiune prin care apa curge din fântână în casă.
• Supapă de reținere care împiedică curgerea înapoi a apei atunci când pompa este oprită.
• Control automat al pompelor.
• Hidroacumulatorul sau capacitatea acumulatoare, permițând pompei să stea în staționare.

În această ordine, analizăm mai bine sondele dispozitivelor pentru apă.

Partea subterană a puțului

Coloana carcasei

Filtrul și buteliul fac parte din carcasă și coboară în puțuri forate cu propriile mâini sau cu implicarea tehnologiei și a întregului. Coloana, de regulă, este asamblată la fața locului din secțiunile de țevi furnizate cu încuietori (cel mai des filetate).

Diametrul carcasei este de obicei puțin mai mare decât diametrul pompei; pentru cele mai comune pompe de 4 inch, se folosește un tub de 125 mm.

Ce materiale pot fi folosite și care sunt caracteristicile lor cheie?

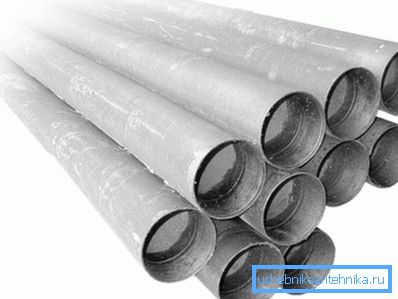

• Materialul tradițional al carcasei este din oțel negru. În ciuda susceptibilității la coroziune, durata de viață a acestuia atinge 50 de ani sau mai mult datorită grosimii pereților solizi - 5-6 milimetri. Țeava cu pereți groși nu se teme de nici o mișcare a solului și asigură că fântâna funcționează în orice condiții; singurul dezavantaj al acestui material este prețul ridicat.

• Conductele de azbest sunt mult mai ieftine; mult mai mici și puterea lor. Materialul este adecvat numai pentru soluri stabile cu o adâncime mică a puțului (foraj pe nisip).
• Polietilenă de joasă presiune (HDPE) este un material și mai economic. Are o durată de viață practic nelimitată - cu o singură rezervare: plasticul moale nu poate rezista la solicitări mecanice.

Este utilă: numai tuburile de carcasă sunt folosite ca carcasă, care se disting prin rezistența și grosimea peretelui.

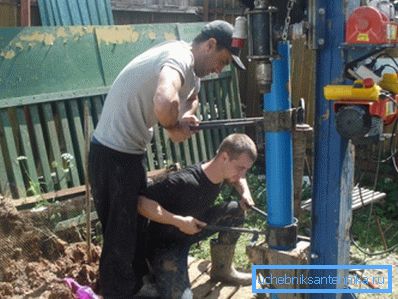

• Clorura de polivinil neamplificată (NPVH) - un compromis între rezistența oțelului și polietilena cu costuri reduse. Țevi oarecum mai rigide din HDPE; conexiunile filetate facilitează combinarea acestora într-o coloană.

Care este filtrul care elimină poluarea?

1. Corzile din carcasa din oțel sunt, de obicei, completate cu un filtru împletit din oțel inoxidabil.
2. Filtrul din plastic este o zonă de perforare. Găurile mici, cu un interval mic, sunt situate pe o lungime de 1-3 metri de conductă, după o secțiune de aproximativ o metru lungă a bazinului.

Priyamok, caisson

Groapa este un puț, deschis puțin sub nivelul de îngheț. Pereții sunt betonate sau întinse din cărămidă roșie (silicatul nu tolerează contactul prelungit cu apă). În jurul carcasei care se ridică în mijlocul carierei, se formează o blocare de argilă care protejează canalul de la intrarea apei de pe suprafață.

De sus, groapa este acoperită cu o placă de beton sau plăci groase și este izolată în orice mod posibil.

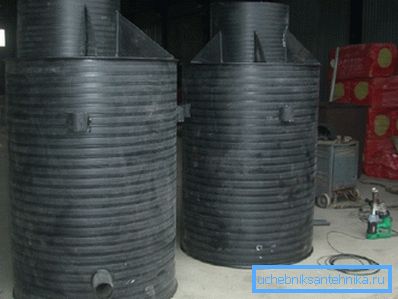

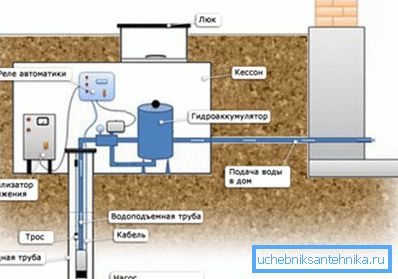

Capela este o soluție la cheie, un clopot din plastic, din oțel sau din beton, adesea alimentat cu o trapă. Caissons sunt în mare nevoie din cauza economiilor semnificative de timp la etapa echipamente de bine.

pompă

Care ar putea fi dispozitivul care ridică apa la suprafață?

În magazine găsiți trei tipuri de pompe de puțuri.

1. suprafață este localizat în carieră sau caisson și ridică apa, creând un vid în conducta de jos. Este clar că dintr-o mare adâncime în așa fel încât apa să nu se ridice: acest tip de pompe este folosit exclusiv când echiparea puțurilor cu nisip la o adâncime a apei de cel mult 10 metri.
2. Pompă submersibilă cu membrană asigură capul datorită oscilațiilor ciclice ale unui solenoid cu o pereche de membrane. Un set de supape cu bilă asigură mișcarea apei în direcția cea bună în ambele faze ale ciclului.

Aceste dispozitive oferă o bună presiune pentru dimensiuni compacte și costuri reduse; totuși, pentru puțurile adânci nu ar trebui folosite. Instrucțiunea este asociată cu o resursă relativ mică (nu mai mult de 2 ani) între reparații: membranele din procesul de lucru sunt deformate continuu, acumulând așa-numita oboseală a materialului și necesită înlocuirea periodică.

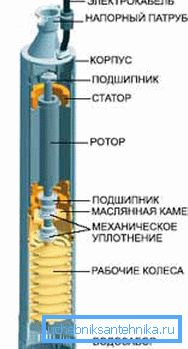

1. În cele din urmă, în centrul celei mai populare scheme este pompa centrifugală. - Se află rotorul centrifugal obișnuit. Pompa centrifugală diferă de vărul său apropiat, pompa de vârtej, de distanța mare dintre rotor și carcasă (astfel producătorii evită eroziunea accelerată cu particule abrazive inevitabile) și prezența a câțiva pași pentru a compensa scăderea inevitabilă a presiunii, pe măsură ce diferența crește.

Fiecare etapă constă dintr-un rotor separat și difuzor; în același timp, rotoarele sunt montate pe arborele comun pentru toate motoarele electrice. O etapă crește presiunea la ieșirea pompei cu 5-10 metri.

Dispozitivele de acoperiș

Ce înseamnă un dispozitiv de apă pentru apă care arată ca deasupra nivelului solului?

tampon

Hidroacumulatorul sau capacitatea acumulatoare acționează în acest rol.

Fiecare soluție are propriile sale avantaje și dezavantaje.

• Acumulatorul este capabil să creeze o presiune mai mare în sistemul de alimentare cu apă, poate fi amplasat în orice punct al sistemului de alimentare cu apă. Cu toate acestea, acumulatorii au un volum relativ mic și sunt destul de scumpe.

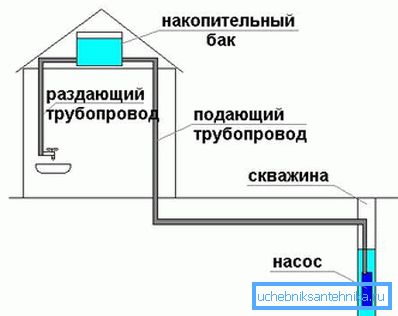

• Capacitatea de acumulare, dimpotrivă, la un cost moderat poate avea o sumă foarte semnificativă, ceea ce vă va permite să transferați întreruperile de alimentare sau reparațiile pompelor fără disconfort. Cu toate acestea, acesta va trebui să fie situat în partea superioară a clădirii.

Referință: pentru a asigura o presiune acceptabilă de 1 kgf / cm2 în sistemul de alimentare cu apă, capacitatea va trebui ridicată la o înălțime de 10 metri, care corespunde aproximativ la trei etaje.

automatizare

Este un senzor, la comanda căruia releul pornește și oprește pompa.

Tipul de senzor depinde de tipul de capacitate tampon:

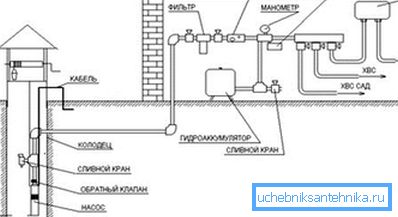

• În cazul unui hidroacumulator, pompa este pornită când presiunea din conducta de apă scade sub valoarea pragului.

• În capacitatea acumulatoare este plasat senzorul de nivel de apă cu flotor.

concluzie

În cazul în care cititorul nu a primit un răspuns la întrebări - poate că le va găsi în videoclipul din acest articol. Mult noroc!
