Ejector pentru stația de pompare

Pompele de suprafață centrifuge sunt utilizate cel mai frecvent pentru a furniza apă din puțuri, mai puține ori acestea sunt folosite pentru a furniza apă dintr-un puț. Utilizarea acestui tip de pompă are o limitare, adică incapacitatea de a ridica apa de la o adâncime mai mare de 8 m, dacă oglinda apei în puț este sub 8 m, atunci nu va funcționa pentru a ridica apa cu o pompă convențională. Pentru ca pompa să ridice apă de la o adâncime mai mare, trebuie inclus un dispozitiv suplimentar în sistem, numit ejector. Nu este întotdeauna posibil să o găsiți în vânzare, iar prețul mușcăturilor și realizarea unui ejector pentru o stație de pompare cu propriile mâini din materiale uzate este destul de realistă. Desigur, nu va fi la fel de eficient ca un ejector de producție industrială, dar este garantat că se adaugă aproximativ 5 m adâncimii lipsă.

Cum funcționează un ejector?

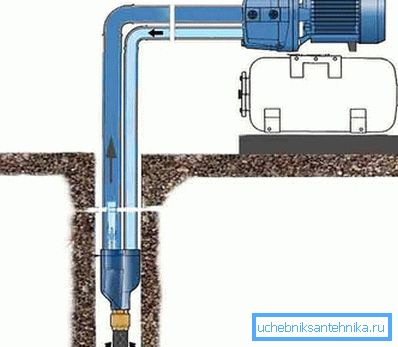

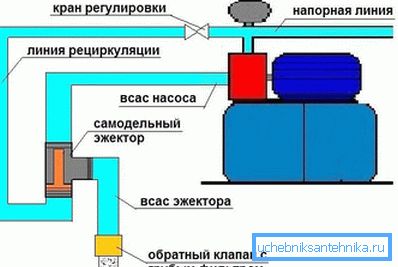

Principiul de funcționare a ejectorului se bazează pe mișcarea apei din conductă, care, prin intrarea într-o porțiune ușoară a ejectorului, mărește viteza, rezultând o zonă cu presiune redusă, unde apa este extrasă din exterior. Ejectorul extern al stației de pompare funcționează furnizând apă printr-o conductă de recirculare, fluxul care intră în partea conică, crește viteza, formând o zonă cu presiune redusă, unde apa este aspirată din exterior pentru a compensa presiunea scăzută. Cu alte cuvinte, ejectorul împinge apa la o înălțime de la care pompa poate suge deja.

Eficacitatea ejectorului este caracterizată de coeficientul de ejecție, care arată cantitatea de apă aspirată pe unitatea de cantitate de apă recirculată. În cazul nostru, coeficientul de ejecție pentru apă este de 0,12, adică atunci când debitul în ejector este de 1000 l / oră, ejectorul va suge cu aproximativ 120 l / oră.

Proiectarea ejectorului (opțiunea 1)

Ejectorul cel mai simplu poate fi asamblat pe baza unui teu și a unui șuierat - aceste detalii vor servi drept tub Venturi într-o versiune foarte simplificată. Elementele formate pentru ejector pot fi folosite din diverse materiale (metal, plastic). În acest caz, proiectarea ejectorului este asamblată dintr-o piesă din alamă și fitinguri pentru colț pentru țevi de metal.

Diametrul elementelor formate pentru proiectarea ejectorului se ia în funcție de performanța stației de pompare și de diametrul conductei de aspirație și recirculare, diametrul țevii de aspirație nu poate fi mai mic de 25 mm. În proiectarea noastră va fi utilizată o teava cu diametrul de 20 mm cu o conductă de aspirație de 26 mm și o țeavă de recirculare de 12,5 mm conectată la ea.

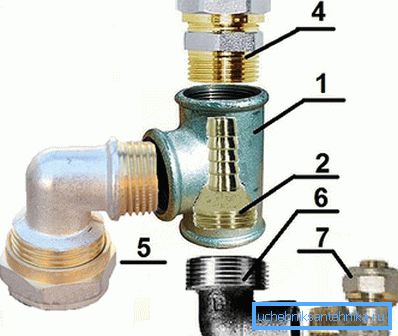

1. Tee? "Mm.
2. Sindicatul? "Mm și cu ramură de 12 mm.
3. Adaptor 20-25 mm.
4. Unghi 90? (exterioară / internă) pentru o țeavă metalică? "? 16 mm.
5. Unghi 90? (exterioară / internă) pentru o țeavă metalică "? 26 mm.
6. Unghi 90? (extern / intern)? "?".

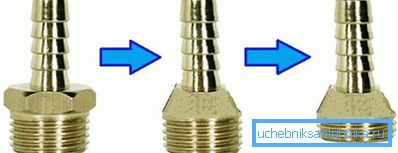

Dificultatea în acest design poate face un șoc, va trebui să fie ușor modificat, și anume, pentru a transforma hexagonul într-o stare în formă de con.

Baza inferioară a conului format trebuie să aibă un diametru de câțiva milimetri mai mic decât diametrul exterior al firului duzei, de asemenea, este necesar să se scurteze firul la maximum patru rotații. Folosind o matriță, trebuie să conduci firul și să taieți mai multe spire pe conul rezultat.

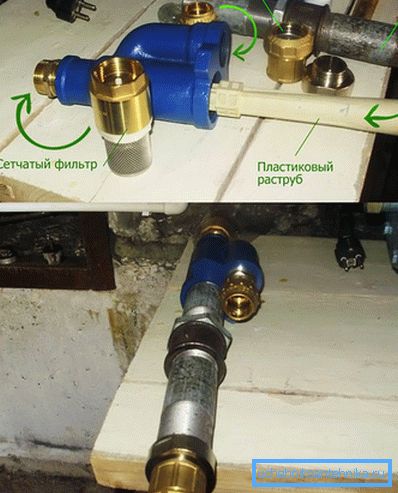

Acum puteți asambla ejectorul. Pentru aceasta, racordul (2) este înșurubat în interiorul teiului (1), astfel încât fitingul să se deplaseze cu 1-2 mm dincolo de marginea superioară a orificiului lateral al tevii și astfel încât să rămână cel puțin patru rotații ale filetului interior al teiului, (6). Dacă va fi ratat firul rămas liber al tăvei, va trebui să ștergeți firele unității, în caz de lipsă a lungimii unirii, puteți pune o bucată de țeavă pe ea. Prin ieșirea (5) prin care se va aspira apa, este necesar să se atașeze o supapă de reținere astfel încât atunci când sistemul pornește, apa să nu revină din sistemul de alimentare cu apă și de recirculare, altfel sistemul nu va porni. De asemenea, trebuie să sigilați toate conexiunile filetate cu orice material de etanșare.

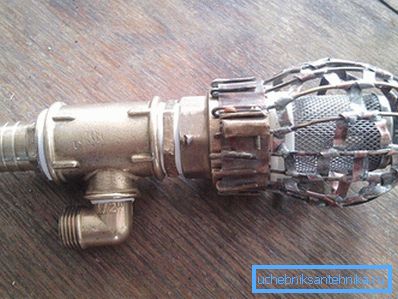

Un astfel de ejector nu va avea un coeficient de ejecție ridicat datorită imperfecțiunii designului tubului Venturi, astfel încât acesta poate fi utilizat pentru a ridica apa de la o adâncime de cel mult 10 m.

Opțiunea 2

Există o altă opțiune de a face un ejector, un astfel de design este mai eficient în vederea unui tub Venturi mai perfect, este mai dificil de fabricat, dar coeficientul de ejecție va fi mai mare decât în ​​modelul anterior.

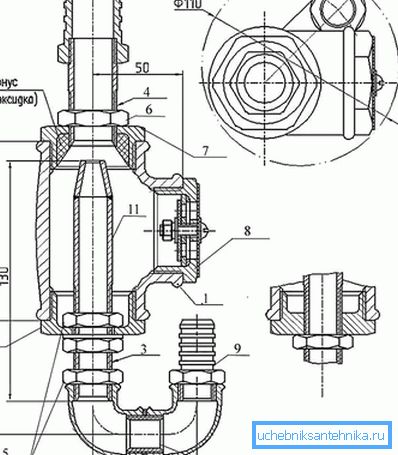

1. Tee? 40 mm.
2. Atingeți 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Lacăt 1/2 "mm.
6. Lacăt 3/4 "mm.
7. Cap.
8. Verificați supapa
9. Union 1/2 "mm.
10. Montaj 3/4 "mm.
11. Duza de 10 mm.
12. Filet sgon 1/2 "mm.

Un astfel de ejector este realizat din piese în formă de oțel. Ca duza (11) puteți folosi un tub de cupru, realizați tăieturi longitudinale în el, comprimați și lipiți cusăturile. În dopuri (7) este necesar să se facă găuri de un diametru adecvat și să se taie firele pentru a înșuruba pantele (3 și 4) și fixa-le cu piulițe de blocare. Duză va trebui să fie fixată în maturat prin lipire.

Caracteristici de instalare și funcționare

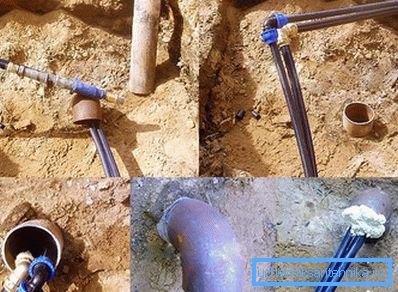

Lucrarea ejectorului va fi eficientă numai pe pompe puternice, cu cel puțin 1 kW cu performanțe ridicate și cu adâncime de instalare a ejectorului de cel mult 20 m, instalarea redusă dramatic reduce eficiența ejectorului. Astfel, atunci când pompa cu ejectorul de la distanță nu eșuează, este necesar să montați conductele de admisie la ejector strict vertical. Asigurați-vă că aveți un filtru grosier în fața pompei, deoarece astfel de pompe sunt foarte vulnerabile la particulele abrazive care pot deteriora pompa. Înainte de pompă, pe conducta de recirculare, este imperativ să instalați o supapă astfel încât să puteți regla cantitatea de apă de retur, ajustând astfel eficiența aspirației ejectorului.
