Gost pe macara: studiem documentele normative existente

Scopul acestui articol este de a afla care standarde de stat reglementează producția de supape. Vom lua cunoștință cu mai multe GOST actuale și vom studia cerințele lor de bază. Deci du-te.

Listă de

Să începem cu o listă scurtă de documente cu care trebuie să contactăm.

• GOST 25809-96 Este dedicat tipurilor și dimensiunilor mixerelor și robinetelor produse.

Curios, instalațiile sanitare importate se potrivesc, de cele mai multe ori, în limitele dimensiunilor date de standard - pur și simplu pentru că recomandările sale derivă din caracteristicile anatomiei umane.

• GOST 21345-2005 descrie condițiile tehnice generale pentru producerea macaralelor cu bile și plută. Cu unele rezervări: sunt concepute pentru conducte cu o presiune de până la 250 atmosfere și nu pot fi folosite în condiții speciale (în energie nucleară, în timpul transportului de lichide corozive etc.).
• GOST 9544-2005 conține normele de etanșeitate pentru supape și o clasifică în funcție de clasa de etanșeitate.
• GOST 10944-97 conŃine condiŃii tehnice pentru producerea de macarale de reglare (bobine, trei treceri etc.).

GOST 25809-96

marcare

Standardul, printre altele, stabilește standardele pentru desemnarea robinetelor și mixerelor. În etichetarea lor ar trebui să se utilizeze următoarea notație:

Instrucțiunile pentru citirea etichetei sunt simple și simple.

Desemnarea include:

1. Tipul de aparat sanitar (Cm sau Cr).
2. Secvența de litere.
3. Trimitere la standard.

Deci, SM-MDTSBA GOST 25908-96 este o robinet clasic de bucatarie: este proiectat pentru spalare, echipat cu doua robineti, tevi sunt introduse printr-o gaura centrala, corpul robinetului este atasat la chiuveta in sine, gura este echipata cu un aerator.

cerinţe

Nu vom oferi toate opțiunile pentru fabricarea robinetelor și mixerelor cu dimensiunile de bază prevăzute de standard: cei interesați se pot familiariza complet cu textul complet.

Selectați numai punctele cheie.

• Forma corpului, a degetului mare, a ghearelor și a întrerupătoarelor nu este reglementată de standard și este determinată de desenele de lucru.
• Monitoarele pe perete trebuie să aibă o distanță centrală de pe căptușeală, egală cu 100 sau 150 mm.

Cu toate acestea: în practică, toate produsele interne care se găsesc pe piață sunt produse cu o distanță centrală de 150 mm.

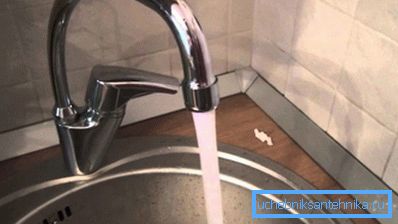

• Gandul trebuie livrat cu un aerator, un dispozitiv de îndreptare (o secțiune verticală scurtă care împiedică stropirea cu apă în direcția marginea chiuvetei) sau se aprinde.

• Malaxoarele centrale pot fi realizate cu un teu turnat sau o căptușeală flexibilă.

Notă autorului: acum nu există aproape nicio piesă turnată în vânzare, ceea ce este o veste bună. Înlocuirea unui mixer cu teu - un pom de Crăciun cu mâinile tale este asociată cu o dezasamblare parțială a alimentării cu apă din oțel, este foarte obositoare și durează cel puțin o oră. Pentru comparație - mixerul pe furtunuri este schimbat în 15 minute cu două pauze de fum.

• Firele pentru conectarea furtunului de duș la corpul robinetului și la recipientul de udare trebuie să fie de dimensiuni G1 / 2 (jumătate de inch), pentru gus - G3 / 4 (trei sferturi de inch).
• Robinetele de la bord ar trebui să poată fi montate pe orificii în chiuvete și chiuvete cu dimensiunea de 34 mm.

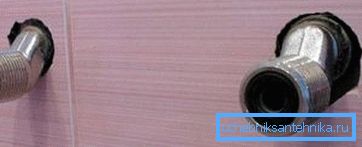

• Întăritorii (excentricii pentru montarea pe perete) trebuie să aibă o excentricitate de 3 mm. Compensează abaterile de la instalarea țevilor de la distanța centrală standard. În plus, forma coaselor ar trebui să permită răsucirea lor: ele sunt prevăzute cu protuberanțe interioare sau fațete în exterior.


• Amestecurile trebuie livrate complet, cu un set complet de furtunuri și garnituri.

GOST 21345-2005

Standardul are statut internațional: este adoptat pe teritoriul a 12 state din fosta URSS. Necesitatea înlocuirii GOST 21345-78 existentă a apărut din motive mai degrabă organizaționale decât tehnologice: supapa cu bilă conform GOST 21345-78 nu are diferențe structurale semnificative față de omologii săi moderni; designul supapelor de plută nu a suferit modificări fundamentale în ultima jumătate de secol.

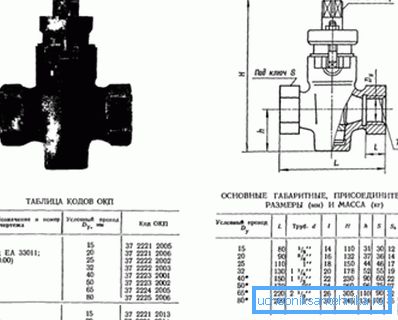

Ce ar trebui să fie o supapă cu dop sau cu bilă în conformitate cu GOST 21345-2005?

• Într-o macara cu diametru maxim, diametrul efectiv nu poate fi mai mic de 95% din diametrul duzei de intrare cu dimensiunea până la DN350 și nu mai mică de 92% cu dimensiunea DN400 și mai mult. Diametrul efectiv al supapei cu trecere îngustă este coordonat cu consumatorul.

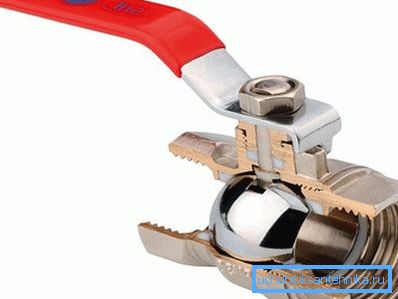

Important: supapele cu bilă moderne atrag, printre altele, rezistență hidraulică minimă. Pasajul îngust reduce acest avantaj față de supapele de plută și șuruburi la un nivel minim.

• Dimensiunea nominală a supapei în conformitate cu GOST trebuie să corespundă tabelului următor:

• Înainte de asamblarea macaralei, toate piesele sale trebuie curățate de murdărie.
• Suprafețele de frecare ale dopului și a carcasei supapei trebuie să fie acoperite cu un lubrifiant fără acid.
• Glanda strânsă poate intra într-un canal cu maximum 30% din înălțimea sa (nu mai puțin de 2 mm).
• La asamblarea corpului pe bolțuri, care este tipic pentru diametre mari, GOST de pe supapa cu bilă necesită ca capetele filetelor să iasă din piulițe cu cel puțin o rotire a firului. Șuruburile sunt înfășurate în cutie până când se opresc.

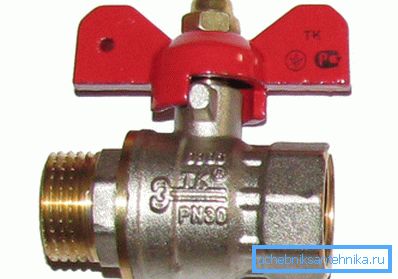

• Pentru pozițiile extreme ale mânerului trebuie prevăzute limitatoare.

Apropo: robinetele de plută fără mânere nu au și nu pot avea unul în principiu.

• Macara poate fi furnizată parțial dezasamblat, cu mânerul scos sau cutia de viteze (pentru produsele cu diametru mare). Piesele îndepărtate sunt ambalate în același recipient.

GOST 9544-2005

Cum se clasifică supapa cu bilă conform GOST 9544-2005? Care sunt cerințele pentru etanșeitatea porții sale?

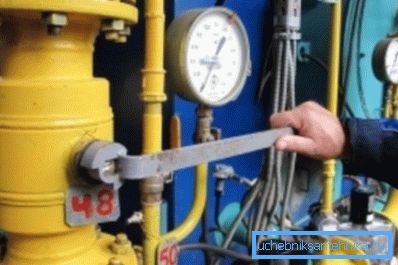

Să începem cu metoda de testare. Acestea se realizează într-un mod simplu și transparent: elementul de supapă este atașat ermetic la o conductă cu diametrul adecvat, după care se creează o presiune de lucru. Supapele de gaz sunt testate cu aer comprimat; Pentru a controla scurgerile, supapa este introdusă în apă.

Timpul de menținere cu control al etanșeității trebuie să respecte următorul tabel:

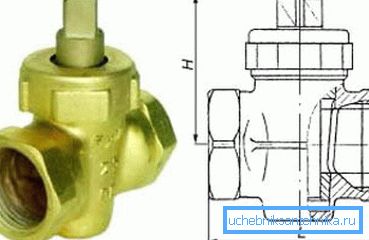

În mod curios, supapa sau dopul cu bilă conform GOST 9544-93, înlocuit cu GOST 9544-2005, a fost testat în funcție nu numai de diametru, ci și de tipul de etanșare. Pentru etanșările metal-metal și nemetal, durata testului a variat.

Cum sunt atribuite clasele ermetice? Să dăm o tabelă de atribuire a clasei în funcție de volumul de scurgere la diferite diametre nominale ale elementului de supapă.

Rețineți: clasa A este atribuită în absența unor scurgeri vizibile.

Este util: pentru toate tipurile de robinete cu bilă moderne, o clasă de etanșeitate tipică este A. În același timp, prețul lor este aproximativ egal și adesea mai mic decât costul plută, supapele cu șurub, supapele din oțel și fontă. Influența unui astfel de set de calități asupra preferințelor clienților este destul de previzibilă: alte tipuri de supape și fitinguri sunt rapid forțate să iasă din instalațiile sanitare de pe piața de masă.

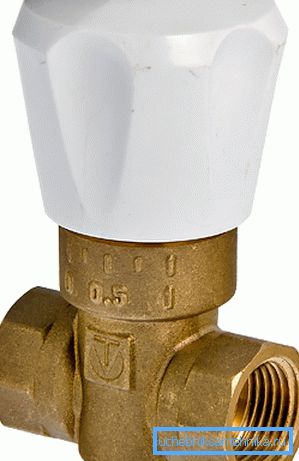

GOST 10944-97

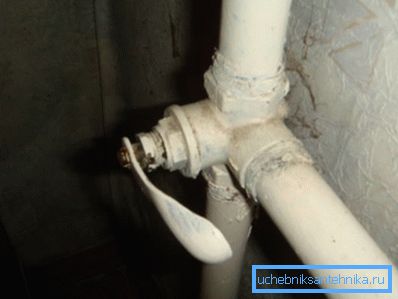

Acest standard GOST pentru o supapă cu trei căi, pentru șoc și alte supape de comandă pentru încălzire are și statut internațional; totuși, a fost adoptată doar în opt republici sindicale. Evidențiați principalele prevederi ale documentului.

Standardul se aplică reglării și blocării curgerii robinetelor de răcire, care rămân funcționale la temperaturi de până la + 150 ° C și presiune de cel puțin 10 kgf / cm2. Se descriu toate tipurile principale de fitinguri utilizate în instalațiile de încălzire - șuruburi, dopuri, supape cu bilă și bobine (a căror unitate de reglare este un ac cu mișcare alternativă).

Marcarea produsului este determinată de:

1. Tip de macara. Astfel, litera B este marcată cu o supapă cu șurub, cu litere P - plută, cu bilă W și cu șurub D -.
2. Funcționalitate. Iată o listă de simboluri:

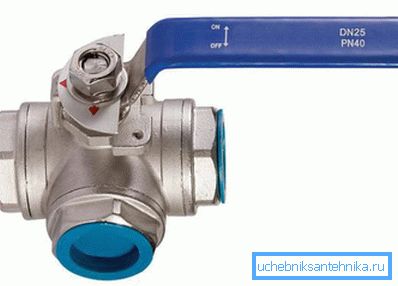

3. КРТ - reglarea macaralelor cu trei căi.
4. KRP - reglarea macaralei.
5. KRD - reglare dublă a macaralei.

• KRM - ansamblul de reglare a macaralei.
• KZ - robinet.

În poziția închisă, supapele de control nu trebuie să treacă mai mult de 20 cm3 / min pentru dimensiunea DN15 și 30 cm3 / min pentru DN20 la o scădere de presiune pe valva de 10 kgf / cm2.

Dacă robinetul nu este universal și este adecvat doar pentru instalarea la dreapta sau la stânga, este marcat suplimentar cu literele P sau L.

Presiunea minimă de încercare care trebuie menținută de toate elementele de supapă conforme standardului este de 15 atmosfere.

Suprafețele exterioare ale macaralelor sunt luminate (curățate de oxizi și scară).

1. Unghiul dintre axele filetelor trebuie să fie de 90 sau 180 de grade cu o precizie de un unghi de unghi.
2. Timpul până la defecțiune (în special, fără a strânge glanda) nu trebuie să fie mai mic de 1000 de cicluri.
3. Materialul și designul mânerului trebuie să împiedice încălzirea acestuia peste + 40 ° C pe întreaga gamă de temperaturi de funcționare.
4. Dispozitivul trebuie furnizat cu limitatori ai mișcării mânerului în poziții extreme. În acest caz, proiectarea limitatoarelor ar trebui să excludă o schimbare a poziției lor în condițiile de viață.
5. Prin producție este permisă utilizarea următoarelor materiale:

• Alamă - pentru corp și oblon.
• Fluoroplastice - pentru etanșarea îmbinărilor.
• Mânere - din polipropilenă, poliamidă și polistiren cu miez din oțel sau piese încorporate.

Eticheta de pe carcasă trebuie să indice sigla producătorului, diametrul nominal și presiunea maximă de lucru, precum și în supapele șuruburile - direcția de curgere a agentului de răcire. Cazul este marcat cu un font convex sau deprimat.

concluzie

Sperăm că cunoașterea noastră cu documentele de reglementare actuale va fi utilă cititorului. Videoclipul din acest articol conține în mod tradițional materiale suplimentare despre subiectele pe care le discutăm. Mult noroc!
