Aprovizionarea cu apă

Pentru a înțelege ceea ce este, de exemplu, gâtul fântânii k06, trebuie să înțelegem de ce constă întreaga structură și numai atunci putem izola partea superioară. Deși astfel de dispozitive pot fi făcute din cărămidă și chiar din material plastic, vom acorda atenție produselor din beton - acestea sunt cele mai comune și, în plus, mai convenabile și mai simple în timpul instalării.

Aceasta este ceea ce va continua conversația de mai jos și, în plus, ca supliment, vă vom arăta un videoclip tematic în acest articol.

Diagrama unui dispozitiv pentru sonda de beton

Mai multe despre fântâni

Notă. În cazul nostru, ne vom concentra pe gurile de vizitare, care sunt proiectate pentru admisia apei (nu pentru admisia apei), pentru canalizare, alimentarea cu energie electrică și pentru comunicații, precum și pentru conductele de gaze.

Ce este un gât

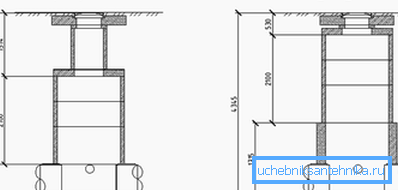

Un exemplu de amenajare a minei cu un gât și fără ea
  • Conform GOST 8020-90, gâturile sondelor sunt realizate din beton greu (armat), cu o calitate nu mai mică de B22.5 (M300), a cărei permeabilitate este W2 și rezistență la îngheț F. De asemenea, pentru montarea ramei metalice, fitinguri tip AI, III sau Bp-I. Totuși, conform aceluiași GOST, alte elemente de beton trebuie să fie realizate din materiale similare.

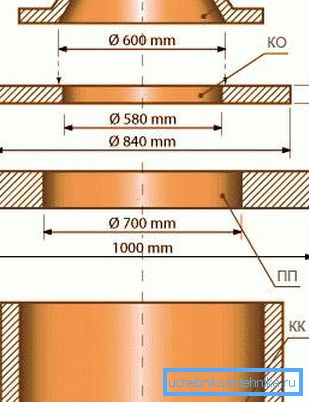

Schemă de asamblare
  • În unele cazuri, fântânile sunt instalate fără gât, apoi inelele arborelui (QC) se ridică la suprafață, unde sunt instalate pe placa de bază (PP), inelul carcasei, care va fi de fapt gâtul (KO) și trapa metalică ). În aceste cazuri, toate cerințele GOST 8020-90 ar trebui îndeplinite, deoarece uneori utilitățile, care doresc să economisească bani pe materiale, obligă constructorul să-și construiască inele de mortar de ciment-nisip sau cărămidă cu propriile mâini, ca urmare a căror structură în ansamblu suferă.
Nerespectarea standardelor de stat în construirea de puțuri duce la un accident
  • Faptul este că fabricile KOs reduc sarcina pe structură de aproximativ 10 ori, când transportul auto trece peste ea, distribuind uniform masa totală peste toate punctele. Dar în situațiile în care inelul carcasei este fabricat de sine, nu are forța necesară și începe să se prăbușească sub influența umezelii și încărcăturilor mecanice. Ca urmare, în absența unei distribuții uniforme, plăcile de pardoseală suferă, atunci gâtul sau inelul de carcasă din beton și vehiculele care trec pot să cadă pur și simplu în mine.
  • În plus, gâtul poate fi făcut din cărămidă (deci prețul său va fi mai mic), dar în astfel de cazuri este mai bine să nu faceți acest lucru pe drumurile aglomerate și pe platformele de încărcare și descărcare, adică în acele locuri unde există o posibilitate de încărcare mecanică mare. De regulă, astfel de construcții sunt plasate în locuri în care mișcarea vehiculelor este redusă sau nu există deloc. Cu toate acestea, placa de podea, inelul carcasei și trapa trebuie să respecte Gosstandart, în caz contrar aranjamentul va fi în pericol de distrugere.
Inele de gură de godeuri de marcă la 10-10 (KC 10-10). Dimeter 100-116 cm, înălțime 10 cm

marcare Diametrul exterior în mm Diametrul interior în mm Grosimea peretelui în mm Înălțime în mm Masa în t Volumul în m3 Obiective turistice. Costul în ruble
COP 7-3 840 700 70 200 0,13 0,05 873
COP 7-6 840 700 70 590 0,25 0.1 1215
COP 7-9 840 700 70 890 0,38 0,15 1560
COP 10-3 1,160 1000 80 290 0.2 0.1 1260
COP 10-6 1,160 1000 80 590 0.4 0,16 1485
KS 10-9 p / g 1,160 1000 80 890 0.6 0,23 1770
COP 10-9 1,160 1000 80 890 0,55 0,23 1640
COP 15-3 1680 1500 90 290 0,32 0,14 2485
COP 15-6 1680 1500 90 590 0.67 0,26 2860
COP 15-9 1680 1000 90 890 0.96 0.4 3040
COP 20-6 2200 2000 200 590 0,98 0,39 4680
COP 20-9 2200 2000 100 890 1.47 0,59 5540

Tabelul unora dintre tipurile de inele de beton

Cum se face un canal bine

Echipamente de canalizare

Așa cum înțelegeți, partea fântânii, numită gâtul, este aceeași prin inelul de beton, cu un diametru mai mic decât inelele de producție. Doar mai des au o înălțime mică și pot servi ca același inel de învelire, iar deasupra acestora nu mai trebuie să instalați plăci de podea, ci să instalați imediat trapa. O placă cu orificiu lateral sau central este instalată, de regulă, pe un arbore.

Dacă vorbim despre secvența de lucru, întregul proces începe cu săparea minei, unde va fi pusă fântâna. În aceste cazuri, trunchiul nu este aproape niciodată foarte adânc, în medie, acesta poate fi de la un an și jumătate până la trei metri, deși în mediile urbane dispozitivele de stocare și filtrare pot fi mult mai profunde.

Pentru a instala QC, este necesară o pernă, care este, de obicei, făcută din nisip sau moloz, dar dacă dispozitivul ar trebui să fie echipat ca un dispozitiv de observare, atunci este necesar să betonați fundul pentru acesta sau să puneți acolo o plăcuță RC.

După aceea, KK este coborât în ​​mina, dar ar trebui să fie plantat pe un mortar de ciment-nisip pentru a exclude pătrunderea apei subterane sau, în orice caz, să o facă minime. După aceea, din nou, pe mortarul de ciment se plasează o placă de ciment, care ar trebui să corespundă cu mărimea QC-ului principal. Și acum, în funcție de necesitate, veți alege înălțimea gâtului sau KO.

Deși, ținând seama de situația în care acest lucru se face pe site-ul dvs. și de circulația vehiculelor și, prin urmare, de încărcături, nu este de așteptat acolo, KOs poate fi făcut din orice înălțime din zidărie - cu greu poate fi considerată o încălcare a măsurilor de siguranță.

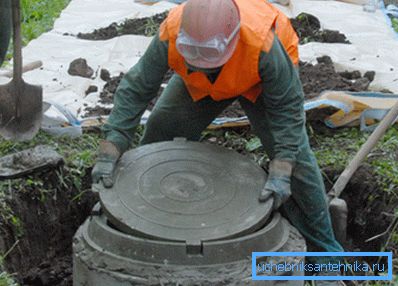

Instalarea trapei. fotografie

După aceea, va trebui să instalați doar o trapă, pe care o puteți face și din lemn sau din beton, deși este mult mai bine să luați produse metalice din fabrică.

În plus, atunci când planificați sistemul de canalizare, nu trebuie să uitați că cel mai apropiat canal nu trebuie să fie mai mare de 12 metri de casă, dar nu mai mult de 3 metri, pentru a nu avea un efect distructiv asupra fundației clădirii. La introducerea țevilor în inelele de intrare (distanța dintre pereții conductei și QC) trebuie sigilate cu mortar de ciment sau adeziv pentru plăci pentru etanșare.

Notă. Toate puțurile de canalizare pot fi împărțite în categorii și sunt filtrare, inspecție, diferențial, rotativ și acumulator, în care fiecare are o importanță redusă. Cu toate acestea, sistemul poate fi curățat de fiecare dintre ele, deoarece, de fapt, fiecare este un fel de rezervor septic și există o conductă diferențială.

concluzie

După cum înțelegeți, instrucțiunile pentru fabricarea (instalarea) unor astfel de dispozitive nu constituie un lucru prea complicat. Dar aici ar trebui să ținem cont de faptul că chiar și instalarea gâtului, să nu mai vorbim de inelele principale, este extrem de dificilă în sensul fizic, și aceasta necesită fie o macara, fie o echipă de muncitori. Practic toate fabricile QA și cele mai multe KOs sunt echipate cu urechi de montare pentru cuplarea liniilor.
