Hdpe cu bilă și caracteristicile sale

În prezent, atunci când se montează linii de comunicații în diverse scopuri, se utilizează deseori țevi de polietilenă de joasă presiune (HDPE). Instalarea lor se realizează cu ajutorul unor accesorii speciale, care includ robineți cu bilă. Apoi, considerăm ce sunt aceste produse, ce sunt și care sunt caracteristicile lor.

Caracteristicile valvelor cu bilă PND

Supapele cu bilă din plastic pentru țevi HDPE sunt supape de închidere care sunt proiectate să oprească complet fluxul de fluid transportat prin conductă. Bilele sunt chemați pentru motivul că mecanismul de blocare este realizat sub forma unei mingi cu o gaură intermediară.

Bilele pot fi rotite la 90 de grade în corp, ceea ce vă permite să deschideți sau să închideți trecerea. Poziția mecanismului de blocare este controlată de o pârghie. În macarale cu diametru mare (150 mm și mai mult), mecanismul de blocare este controlat de servomotoare electrice, pneumatice sau hidraulice.

Cazul acestor dispozitive este realizat din HDPE, adică același material ca și conducta însăși. Mecanismul de blocare cel mai adesea producatorii fac din polipropilena sau alt tip de plastic.

demnitate

Supapele considerate au multe calități pozitive, dintre care:

• Durabilitate - produsul poate dura 25 de ani sau mai mult. Durabilitatea depinde în mare măsură de condițiile de funcționare ale produsului.
• Fiabilitate datorită simplității designului.
• Preț scăzut din cauza materialelor ieftine.
• Produse cu greutate redusă.
• Grad ridicat de etanșeitate.
• Datorită faptului că dispozitivul este fabricat din plastic, nu este susceptibil la coroziune, în plus, sedimentul practic nu se depune pe el.

deficiențe

Pentru obiectivitate, iată câteva din dezavantajele dispozitivelor în cauză:

• Nu pot fi utilizate pentru ajustarea debitului, deoarece în acest caz acestea nu reușesc rapid.
• Ca și alte fitinguri HDPE, ele sunt proiectate pentru o presiune mai mică decât armăturile metalice pentru țevi.
• Odată cu creșterea temperaturii scade rezistența dispozitivului.

Fiți atenți! Înainte de a utiliza o supapă cu bilă din plastic pentru țevi HDPE, este necesar să vă asigurați că caracteristicile sale corespund condițiilor în care va fi utilizat.

Tipuri de supape pentru HDPE

În afară de faptul că dispozitivele considerate diferă în diametru, ele pot fi de asemenea proiectate pentru diferite metode de instalare:

• Collet (compresie);
• flanșă;
• Weld.

Mai jos este o privire detaliată a caracteristicilor dispozitivelor de fiecare tip.

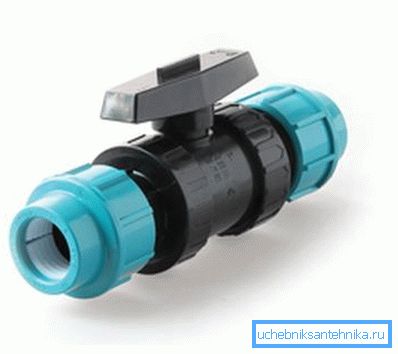

Collet

Aceste dispozitive sunt utilizate pentru conducte cu diametru mic - 20 mm - 110 mm. Caracteristica principală a acestora este ușurința de instalare, care poate fi făcută manual, fără utilizarea unor echipamente speciale și fără abilitățile unei astfel de lucrări.

Fiți atenți! Pentru instalarea de înaltă calitate a macaralei cu o metodă de prindere, este necesar să se taie țevile care urmează să fie îmbinate strict perpendicular pe axa lor și să se coboare câteva milimetri, așa cum se arată în diagrama de mai sus.

De regulă, această supapă de oprire este utilizată în conductele de apă menajere. Următoarele sunt principalele caracteristici ale acestor dispozitive:

În funcție de modelul dispozitivului, specificațiile pot varia ușor. Totuși, în general, ele corespund datelor din tabel.

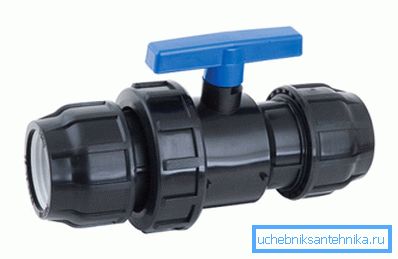

Trebuie să spun că supapele de compresie pot avea ambele dimensiuni ale țevii de intrare și ieșire, de exemplu, 32 - 32 mm și diferite, adică pot servi ca adaptoare între țevi de diferite diametre.

flanged

Valvele PND cu bilă cu flanșă sunt utilizate pentru conducte de diametru mare (până la 315 mm). Conectarea lor cu conducta se realizează prin șuruburi care utilizează flanșe. Ca o garnitură, această conexiune este pliabilă.

Spre deosebire de dispozitivele anterioare, supapele cu flanșă pot rezista la o presiune mai mare. Adesea, aceste supape sunt utilizate în industria chimică, deoarece sunt rezistente la acizi și alcalii și nu sunt supuse coroziunii.

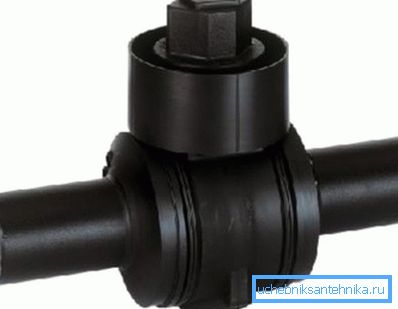

sudură

Această metodă de conectare este utilizată în cazurile în care este necesară asigurarea etanșeității. Instrucțiunile de instalare sunt mai complicate în acest caz.

Sudarea poate fi efectuată în două moduri:

• îmbinare - cu ajutorul unei mașini speciale de sudură, care topește capetele a două părți sudate. Ulterior, piesele de andocare sunt sub presiune.
• Metoda de electrofuzie - încălzirea suprafețelor pieselor de îmbinat în acest caz se realizează prin intermediul unor piese formate prin care trece o spirală metalică. Ca urmare, piesele care trebuie conectate și cuplarea electrică sunt sudate împreună, asigurând o conexiune fiabilă.

Aici, poate, toate tipurile de supape cu bilă din plastic.

concluzie

Supapele cu bilă din polietilenă sunt robinete de închidere fiabile, utilizate pentru diferite tipuri de conducte din țevi HDPE. După cum am aflat, în funcție de scopul liniei și diametrul ei, ele pot fi montate în moduri diferite.

Din videoclipul din acest articol, puteți afla câteva informații suplimentare despre acest subiect.
