Inch macara: caracteristici constructive și operaționale

În acest articol vom discuta principalele diferențe între sistemul de măsurare inch și cel metric. Vom lua în considerare, de asemenea, caracteristicile alegerii valvelor pentru conducte.

Tema articolului este de interes considerabil, deoarece pe piață se prezintă o gamă largă de echipamente sanitare, ale căror dimensiuni nu sunt determinate în milimetri obișnuite. De exemplu, puteți găsi o macara de jumătate de inch pentru vânzare și ce credeți că înseamnă această dimensiune?

Diferența în valorile măsurătorilor

Pentru a clarifica imediat diferența dintre valorile de măsurare, observăm că sistemul de măsurare inch este folosit în mod tradițional pentru construcția conductelor și pentru selectarea supapelor de oprire.

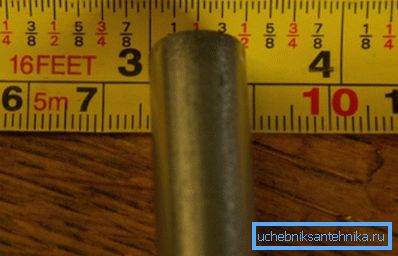

Limita engleză (inch) este notată prin scriere ca fiind egală cu 25,4 mm în sistemul de măsurare metrică. Astfel, nu este dificil să se transforme valorile curente utilizate în selecția țevilor și fitingurilor în milimetri, este suficient să fie echipate cu un calculator.

De exemplu, să calculăm ce sistem de măsurare analogic analogic corespunde unui robinet de 2 inch. Pentru a face acest lucru, 25,4 înmulțiți cu 2 și obțineți 50,8 mm.

Deci, instrucțiunile de calcul sunt teoretic simple și este de asemenea ușor de calculat dimensiunile unui robinet de un inch. Rămâne să se ia în considerare modul în care aceste cantități sunt combinate cu dimensiunea conductelor.

Caracteristicile diametrului conductei

Așa cum am menționat deja, este ușor de calculat cât de mult este un robinet 1 2 cm în mm. Dar, ce este necesar să știți pentru a ridica supapele pentru conducte?

În prezent, atunci când se construiesc rețele de alimentare cu apă, soluția cea mai populară este metal-plastic, polipropilenă, mai puține ori oțeluri din oțel sau cupru.

Nu este un secret faptul că toate aceste țevi cu un diametru exterior similar vor avea un diametru interior diferit, deoarece conducta de oțel va fi mai subțire decât un produs similar realizat din materiale polimerice.

Prin urmare, atunci când se determină dimensiunile conductei și conformitatea acesteia cu dimensiunile supapelor, este necesar să se țină seama de următoarele valori:

• grosimea peretelui;
• diametrul interior - caracteristicile condiționate ale elementelor conductelor, atât conductele, cât și accesoriile;
• diametrul nominal (Dу) - valoarea nominală a diametrului interior, indicată în milimetri și rotunjită la întreaga valoare;
• diametrul nominal dn;
• diametrul exterior.

Din cele de mai sus, rezultă că, dacă supapa este de 1 8 inchi (diametru interior) cu filet interior este mamă, atunci diametrul exterior al țevii cu filet exterior ar trebui să fie de asemenea 1/8.

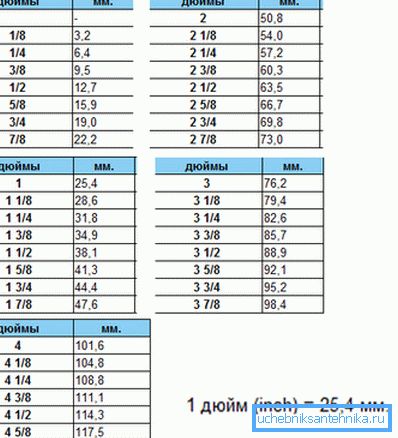

În consecință, ne uităm la tabelul dat anterior, cât de mult va fi 1/8 și vezi 3.2 mm. Adică, avem diametrul interior al robinetului și al exteriorului tubului în milimetri.

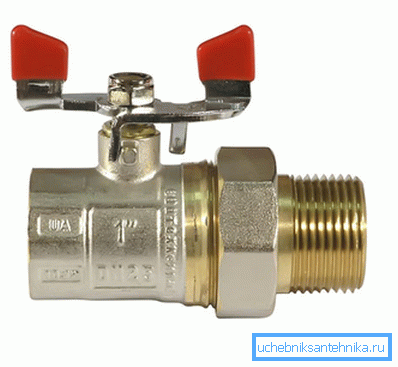

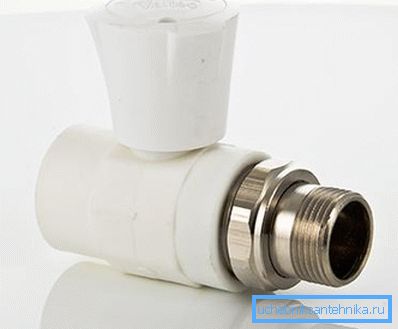

Dispozitivul macaralei sferice inch

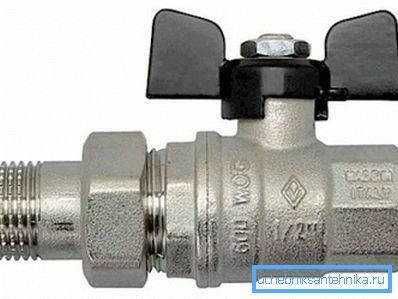

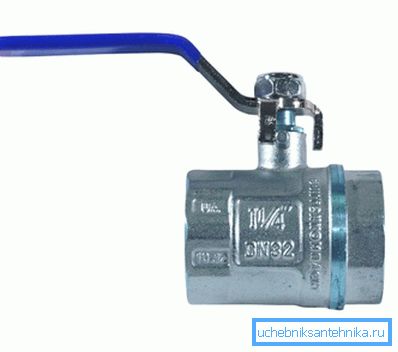

Când spunem o macara cu un centimetru și un sfert, adesea înțelegem așa-numitele dispozitive de blocare pe jumătate cu un obturator de tip minge. Luați în considerare modul în care este amenajat acest echipament și ce trebuie să aveți în vedere atunci când îl alegeți.

Supapa cu bilă este un tip de supape de oprire a țevii, elementul de blocare a cărui construcție este realizată sub forma unei sfere.

Astăzi, supapele cu rotație cu supape sferice sunt considerate a fi una dintre cele mai moderne, progresive și în același timp ușor de instalat și menținut tipurile de supape. Astfel de macarale sunt utilizate în mod obișnuit în construcția de conducte care transportă medii lichide și gazoase.

Obturatorul mobil în formă de bilă are un orificiu axial care, într-o anumită poziție, coincide cu o gaură transversală în corpul macaralei. Când găurile coincid, fluxul de apă trece liber, în timp ce, în același timp, dacă găurile din carcasă și din poartă nu coincid, debitul este blocat. De exemplu, ventilul de închidere va fi complet închis în cazul în care mingea este rotită la 90 de grade în jurul axei sale.

Supapa cu orificiu complet este echipată cu o sferă de barieră cu un diametru al orificiului similar, similar cu diametrul interior al duzelor, care este conectat la conducte.

Datorită respectării parametrilor parametrilor gaurii conductei se minimizează nivelul pierderilor hidraulice, ceea ce distinge aceste dispozitive de celelalte tipuri de supape. Prin urmare, supapa cu bilă este în prezent utilizată ca principal tip de dispozitiv de blocare pe secțiunile liniare ale conductelor de gaz.

Un element important în proiectarea supapei cu bilă sunt "șa", realizate din inele fluoroplastice. Prezența "șei" asigură o joncțiune completă a șurubului și a carcasei, etanșeitatea, netezirea și ușurința de rotație a tubului.

Important: Prezența scaunelor PTFE limitează temperatura mediului transportat la + 200 ° C.

Rezumând cele de mai sus, observăm avantajele caracteristice pentru supapele cu bilă ale tipului de bilă:

• simplitatea dispozitivului;
• etanșeitatea carcasei și a obturatorului;
• dimensiuni compacte;
• simplitatea configurației părții de curgere și absența aproape completă a zonelor stagnante;
• ușurința managementului;
• timpul limitat necesar pentru a efectua rotirea obturatorului;
• posibilitate de operare în timpul transportului de materiale vâscoase, nămoluri, suspensii, pulberi etc.

Important: Astfel de dispozitive se caracterizează printr-un dezavantaj major - prezența unei zone "moarte" atunci când se rotește șurubul cu un volant în consolă. Acest inconvenient este destul de compensat de o macara echipata cu un volan-miel.

Dispozitivul și funcționarea macaralei

Împreună cu supape, este imposibil să nu observăm prezența robinetelor de supape, care sunt utilizate în mod obișnuit în construcția conductelor de uz casnic și industriale.

Printre avantajele acestui tip de supape se numără următoarele:

• grad ridicat de întreținere în comparație cu omologii mingii;
• preț rezonabil;
• o gamă largă de oferte datorită varietății de modificări;
• ușurința de instalare;
• posibilitatea de utilizare ca supape de închidere și de control (pentru comparație, o supapă cu bilă are numai supape de închidere).

Printre dezavantajele, se remarcă o durabilitate mai scăzută în comparație cu omologii mingii. Pe de altă parte, dispozitivul, dacă este necesar, poate fi dezasamblat, aflați cauza defecțiunii și reparați-l singur.

O supapă convențională cu o singură supapă constă din următoarele elemente structurale:

• carcasă din cupru, alamă sau oțel inoxidabil;
• gura (separată sau inseparabilă de corp);
• volant atașat la tija;
• mecanismul de blocare este un arbore cotit de tip vierme sau ceramică.

Așa cum s-a menționat deja, în dispozitivele de tip valve se utilizează două tipuri de mecanisme de blocare. Luați în considerare caracteristicile aplicației lor.

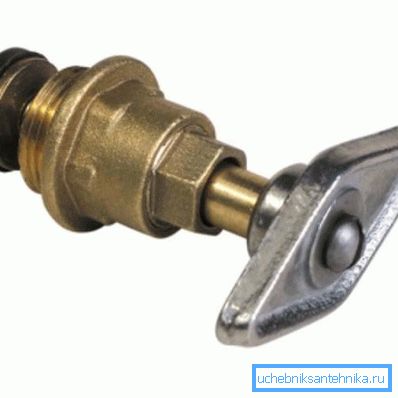

Mecanismul de blocare tip vierme este acționat de mai multe rotații ale volantului în jurul axei sale. Tija viermei de la capătul opus volantului este prevăzută cu garnitură din cauciuc sau din piele.

Garnitura este în curs de rotație adiacentă la "șa" și închide astfel alimentarea cu apă. Dimpotrivă, dacă rotiți volantul în direcția opusă, garnitura se îndepărtează de "șa" și apa trece neîngrădită.

Important: cea mai frecventă problemă a acestor mecanisme este subțierea garniturii și, ca o consecință, apariția unor scurgeri. Instrucțiunile de reparație sunt simple, este suficient să dezasamblați supapa, să scoateți garnitura veche și să instalați o garnitură nouă în locul acesteia.

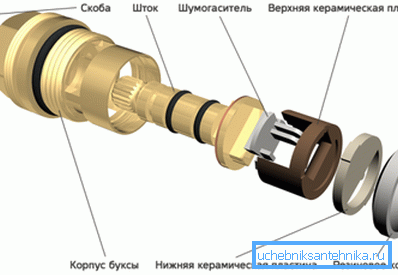

Mecanismul de blocare sub forma unei cutii de macarale ceramice este o opțiune mai progresivă în comparație cu un dispozitiv tip vierme.

Obturatorul este un miez cu două plăci combinate ceramice, dintre care unul este staționar, iar cel de-al doilea se rotește în jurul axei sale. În procesul de întoarcere tulpina de placa sunt combinate sau, invers, între ele există un spațiu, prin care curge apa.

Printre avantajele acestui tip de poarta, trebuie mentionate urmatoarele:

• cuplu scăzut, deoarece dispozitivul este pe jumătate;
• durabilitatea obturatorului datorită faptului că piesele ceramice sunt mult mai puternice decât garnitura din cauciuc;
• ușurința de reparație, deoarece obturatorul nu este reparat, dar se schimbă complet, în ciuda faptului că prețul său este scăzut.

concluzie

Deci, acum avem o idee generală despre ceea ce constituie o macara 3 4 inci și produse similare cu alte dimensiuni. Din nou, am considerat caracteristicile dispozitivelor de blocare a dispozitivelor adaptate pentru instalarea pe țevi inchi.

Aveți întrebări? Veți găsi răspunsuri mai cuprinzătoare vizionând videoclipul din acest articol.
