Inele de sonde: caracteristici, specificații, instalare

Construcția propriu-zisă a puțului este mai ușoară și mai convenabilă pentru producerea inelelor din beton armat. Desigur, aceste inele sunt diferite și dorim să aflăm ce produse este mai bine să alegeți, cum să micșorăm inelele în fântână și cum să le fixăm în coloană.

Ineluri din beton armat

numire

Inelele din beton armat pentru construcția puțurilor sunt produse din beton armat, de dimensiuni mari de formă cilindrică, cu un vid interior. Pentru a pune pur și simplu, inelul seamănă cu o secțiune scurtă de țeavă, a cărei lungime este aproximativ egală cu diametrul.

Inelul sondei este destinat construirii unui arbore de carcasă:

• canalizare,
• de scurgere,
• vedere,
• sau sanitare bine,
• precum și pentru construirea rezervoarelor septice,
• colectoare diferite
• și alte tancuri subterane.

Cu alte cuvinte, inelele RC sunt utilizate pentru construcția de structuri prefabricate din beton, și cel mai adesea acestea sunt coloane verticale formate din produse care se află una peste alta, fixate împreună cu brațe, mortar sau greutatea proprie.

Cel mai adesea, produse similare sunt utilizate pentru construcția următoarelor structuri:

• Wells pentru extracția apei potabile. Aici avem nevoie de produsele cele mai de înaltă calitate, atât în ​​ceea ce privește rezistența, cât și fiabilitatea și compoziția, deoarece acestea vor fi în contact cu produsul alimentar;
• Canale de canalizare. Pentru construirea acestor structuri sunt permise produse de calitate inferioară, deoarece adâncimea acestor rezervoare este mică și nu există contact cu apa potabilă;
• Storm și sonde de drenaj de inspecție. La fel ca la canalizare;
• Rezervoare septice. Există cerințe în creștere pentru rezistența și fiabilitatea îmbinărilor, deoarece există impurități în acest rezervor, a căror pătrundere depășește limitele de construcție;
• Stormi de canalizare și sistemul de drenaj. Aceste structuri sunt supuse unor cerințe înalte de rezistență la apă și durabilitate.

Fiți atenți! Deci, putem spune că inelele din beton armat sunt utilizate pentru construcția diferitelor structuri hidraulice și pentru a întări arborii verticali ai puțurilor de puțuri.

caracteristicile

Produsele din beton pentru construirea sondelor de puțuri au o gamă largă de caracteristici. Cele mai importante includ înălțimea produsului, diametrul său intern, precum și masa, volumul și grosimea pereților.

Primele două caracteristici sunt indicate pe marcajul inelului. Se compune din literele KS și două numere. "COP" reprezintă "inelul de perete", iar numerele indică diametrul interior (primul în ordine) și înălțimea piesei (al doilea număr). De exemplu, un produs cu marcaj KC 10-9 are un diametru interior de 10 decimetri și o înălțime de 9 decimetri.

Dimensiunea bunurilor din beton poate fi foarte diferită: înălțimea variază de la 1 la 12 dm, diametrul interior - de la 7 la 25 dm. Pentru construirea de sonde de acumulare a apei, produsele cele mai des utilizate sunt marcate cu COP 10-9, având o lățime optimă și o înălțime de 90 cm având o masă de 550 până la 630 kg, ceea ce este de asemenea acceptabil.

Grosimea peretelui poate varia de la 8 la 10 cm, în plus, capetele inelului pot fi plane sau au o blocare sub forma unei flanșe. Încuietorile vă permit să realizați structuri mai durabile și să evitați deplasarea orizontală a coloanei în timpul ridicării solului.

Volumul produsului poate fi ușor determinat prin formula:

V = S * h, unde V este volumul, S este aria bazei cilindrului, h este înălțimea cilindrului.

Înălțimea este indicată în marcaj, dar cum se determină zona bazei? elementar:

S = R2, unde? = 3,14, R = D, D este diametrul indicat în marcaj.

Ca rezultat, obținem: V = 0.785 * D2 * h, în plus, D este primul număr din marcaj, h este al doilea număr din marcajul părții.

De exemplu, să calculăm câte litri se află în inelul KS 10-9:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

În unele produse, înălțimea poate fi egală cu 89 cm, respectiv volumul va fi ușor mai mic.

Același calcul poate fi folosit pentru a calcula volumul apei din partea de primire a apei din butoi, dar în locul înălțimii inelului, înlocuiți înălțimea coloanei de apă, care poate fi ușor determinată prin căderea unei coarde cu o încărcătură în puț și măsurarea lungimii părții umede.

Montarea structurilor

Acum vrem să vă spunem cum să lucrați cu inele de beton în timpul construirii puțului. Așa cum am menționat deja, ei folosesc în acest scop un soi cu marcajul COP 10-9.

Prezența unei încuietori nu este necesară, mulți instalatori au tendința de a avea capete plane, deoarece calitatea încuietorilor nu este adesea la par și, din acest motiv, produsele devin inegale, în plus, prețul piesei cu falduri este de aproximativ 500 de ruble mai mari. În cele din urmă, scepticii susțin că forța de înălțare a solului nu va putea să dețină nici o blocare sau altă fixare, deoarece poate ajunge la mai multe tone pe metru pătrat de suprafață a structurii.

Dacă intenționați să construiți un fund cu propriile mâini, veți găsi instrucțiunile de montaj pentru beton armat utile:

1. O groapă este săpată în pământ pentru primul inel de aproximativ un metru și jumătate adânc. Diametrul găurii - 1,3 - 1,5 m;

1. Un trepied cu ridicare de ridicare sau cu un troliu este așezat deasupra puțului, la capătul căruia există cabluri cu patru cârlige;

1. Înainte de a coborî inelele în puț, fundul puțului este egalizat și umflat;

1. Articole de beton puse pe o suprafață laterală cu resturi sau alte pârghii și laminate la un loc de instalare ca o roată;


2. Gura de groapă este acoperită cu un scut din lemn de plăci durabile, pe care produsul este laminat și pus pe capăt;

1. Paranteze de fixare a cârligului de blocare, încorporate în capetele inelului, și încep să ridice produsele din beton peste groapă;

1. Când inelul atârnă pe cablu, scutul este scos din gura carierei și produsul este coborât, în timp ce se reglează în același timp traiectoria acestuia prin apăsarea pe suprafața laterală și prin rotirea acesteia;

1. Când inelul se află în poziția de proiectare, urechile de montare sunt pliate spre interior, iar capătul este acoperit cu o soluție de nisip, apă și ciment. În general, există o mulțime de dezbateri despre cum să pierdeți inelul studiului, oferim opțiunea cea mai simplă și mai ecologică;

1. După aceea, groapa este din nou acoperită cu un scut, următorul produs este rulat pe el, ridicat pe tije, scutul este scos și plasat pe partea anterioară. Precizia instalării este reglată manual sau prin utilizarea unor pârghii;

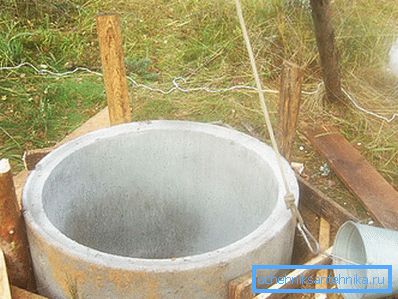

1. Apoi săpați solul de sub coloană și când cade sub suprafața pământului, procesul se repetă;

1. După asamblarea întregii coloane, îmbinările sunt acoperite cu mortar de ciment amestecat cu sticlă lichidă.

Fiți atenți! Achiziționați produse din beton numai de la producători de încredere cu o bună reputație pe termen lung, deoarece viața fântânii și starea apei în ea vor depinde de calitatea lor.

concluzie

Inele din beton armat - cel mai convenabil și mai sigur material pentru auto-construirea puțului. Pentru instalarea lor sunt suficiente două sau trei persoane și un mecanism simplu de ridicare, videoclipul din acest articol vă va ajuta să înțelegeți mai bine complexitatea muncii.
