Instalăm stații de pompare submersibile pentru puț

Stația de pompare cu pompă submersibilă pentru un puț nu se deosebește de o instalație similară pentru un puț, dar aici există un avantaj important - diametrul unității nu contează! Deși sursele de apă nu diferă foarte mult una de cealaltă (cu excepția secțiunii și uneori a adâncimii), trebuie acordată o atenție deosebită acestui aranjament - există câteva nuanțe.

Mai jos vom vorbi despre acest lucru în detaliu, și vom vedea, de asemenea, video tematic în acest articol ca supliment.

Aranjament și instalare

Tipuri de pompe

Notă. Conform principiului dispozitivului intern, toate pompele submersibile pot fi împărțite în centrifugă și vibrații. Și dacă vorbim despre tipuri, aici putem spune despre agregatele de bine, bine, de drenaj și de fecale, dar, de fapt, totul poate fi folosit pentru aportul de apă din fântână.

• Cea mai simplă opțiune pentru alimentarea cu apă dintr-un puț de la domiciliu este pompa vibrator - puterea sa este suficientă pentru o familie de 3-4 persoane și chiar pentru udarea grădinii de bucătărie, pe lângă aceasta, are un preț mic și o resursă excelentă de operare. Dar o astfel de unitate nu are un timer automat pentru pornire și oprire, de aceea este nevoie de un rezervor în pod, care este umplut și apoi consumat până la următoarea reumplere.

• În cazurile în care puțul este perforat pe nisip, se poate întâmpla ca zona filtrului să slăbească (filtrul de plasă pur și simplu se desprinde) sau nu există deloc, atunci există multe elemente abrazive în apă, adică nisip. Pentru astfel de situații, agregatele cu burghie sunt ideale, pentru care granulele de nisip nu reprezintă o piedică.

• Unitățile de drenare pot servi, de asemenea, ca stații de pompare submersibile pentru puțuri, fapt care constă în faptul că scopul lor principal este pomparea apei murdare din diferite rezervoare, astfel încât să se poată face nu numai admisia apei, ci și curățarea. Astfel de dispozitive pot fi împărțite în trei categorii - cu 1) multi-canal, 2) un singur canal și 3) rotor deschis:

1. Roata multi-canal este utilizată pentru apă obișnuită, curată sau murdară, cu resturi mici;
2. Un singur canal poate fi utilizat deja în prezența unor resturi mai mari și chiar a materiilor fecale;
3. Un tip de roată deschisă poate recicla reziduuri mari și chiar frunze căzute, deoarece în pompă există un elicopter.

• Pompele fecale, de fapt, aparțin de asemenea drenajului, dar de obicei vin cu un tip de roată deschisă și un șlefuitor. Dar aceste unități fără nici o problemă, puteți pompa de apă din bine lor.

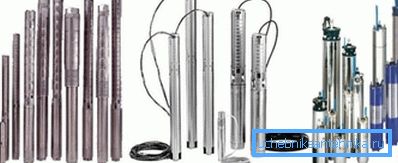

• Cel mai adesea, pompele centrifuge cu diametru mic sunt folosite pentru sonde, probabil pentru că sunt mai obișnuiți cu ele, dar performanța lor este de asemenea la altitudine, iar puterea poate fi aleasă întotdeauna suficient. Un avantaj clar aici este diametrul lor mic - pompa nu va trebui scoasă în timp ce curăță bine - nu va interfera.

• Hidroforumul aparține stațiilor de pompare de suprafață și este proiectat pentru a furniza apă pentru nevoile interne ale unei familii de 4-5 persoane. Dacă aveți un hidrant de adăpare, atunci puterea unei astfel de unități poate să nu fie suficientă, în plus, instrucțiunea permite utilizarea acesteia numai la 9 m de imersiune a furtunului de admisie a apei, sub nivelul stației. Acest lucru înseamnă că până la oglinda de apă în puț ar trebui să fie nu mai mult de 8m la un nivel dinamic.

Tabelul consumului mediu de apă

Notă. Selectarea pompei trebuie făcută în funcție de consumul de apă. Deci, trebuie să țineți cont de raportul său la consumul de energie pe oră și trebuie să țineți cont de toate băile în același timp.

Lucrări de asamblare

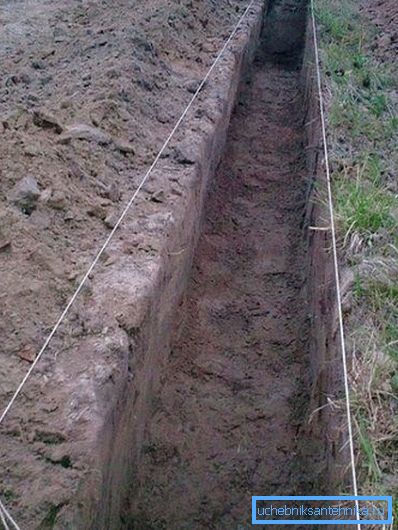

De regulă, instalarea începe prin săparea unui șanț din fântână spre casă, ca în fotografia de mai sus, iar adâncimea ei ar trebui să fie mai mare decât punctul de îngheț al solului acestei regiuni, cel puțin 10-15 cm, dar chiar mai bine. Ar trebui, de asemenea, să faceți o admisie în fundația clădirii sau sapa sub ea (acest lucru este rar) pentru conducerea conductei de apă și a cablului de conexiune electrică.

Cel mai bine este să se sapă un șanț acasă de la un puț, dar trebuie remarcat că încălcarea acestui principiu nu va reprezenta o eroare critică pentru instalarea unei pompe submersibile (dar nu a unui hidrofor).

În peretele fântânii, adică în cercul beton, trebuie să faceți o gaură prin care furtunul cu un diametru de 32 mm și un cablu electric să treacă liber. Dar aici ar trebui avut în vedere că nu furtunul în sine va trece prin inel, dar colțul de conectare fiting, care are 50 mm. Deci, trebuie să faceți o gaură de aproximativ 70 mm sau 100 mm în diametru.

La o adâncime mai mică decât punctul de îngheț al solului, este adesea posibil să se poticnească asupra apei subterane care va pătrunde prin găurile făcute în fundație și peretele puțului. Prin urmare, după montarea țevii și a cablului electric, găurile trebuie să fie etanșate bine cu mortar de ciment-nisip sau cu adeziv de țiglă de orice marcă.

Recomandare. Pământul cu care veți umple șanțul nu se va situa imediat în poziția sa inițială, în afară de aceasta, pot exista pietre ascuțite care vor deteriora pereții furtunului. Prin urmare, pe fundul șanțului se toarnă o pernă de nisip, se pune o țeavă și un cablu și apoi se toarnă un alt 10-15 cm de nisip. Pentru a soluționa rapid nisipul, trebuie să fie turnat abundent cu apă.

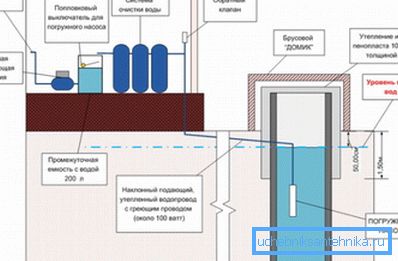

Este foarte important să se acorde atenție adâncimii scufundării pompei, ținând cont de nivelul dinamic (nu statistic!) Al coloanei de apă. Acest lucru sugerează că partea superioară a unității ar trebui să fie coborâtă la o adâncime de un metru, iar partea inferioară nu trebuie să ajungă la fund, cel puțin la jumătate de metru.

În caz contrar (în cazul în care aceste condiții nu sunt fezabile) astfel de echipamente nu pot fi instalate, dar aici puteți obține prin utilizarea unei pompe de vibrație cum ar fi Kid sau un hidrofor - performanța nu este aceeași, dar încă vor fi furnizate aportul de apă.

De regulă, o stație de pompare submersibilă pentru un puț are un cablu electric scurt, care nu este niciodată suficient pentru a ajunge la sursa de alimentare, adică să o aducă în casă. Prin urmare, va trebui cu siguranță să o construiți și, dacă există un bloc de terminal pe capul unde se poate face conexiunea, atunci nu veți avea o astfel de oportunitate.

Selectați cablul lipsă cu izolație dublă pe secțiunea transversală care coincide cu piesa de pompare și faceți unul dintre tipurile de răsuciri indicate în figura de mai sus.

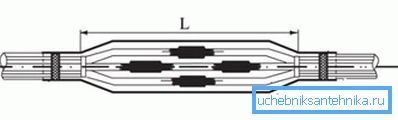

Fiecare răsucire separată, și apoi întregul cablu, în general, este închis cu cuplaje poliolefinice (POF). O astfel de contracție la încălzire la 120 ° C? se diminuează de 2-4 ori și după răcire formează o izolație excelentă, care nu se teme de apă și are o rezistență mecanică ridicată. Pentru a încălzi cuplajul, puteți folosi orice lanternă sau chiar utilizați o lanternă (un ziar turnat într-un tub).

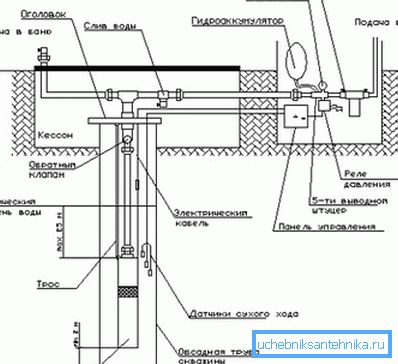

Acum ajungem la cele mai de bază - asamblarea diagramei electrice, pe care o vedeți în imaginea de mai sus, și în setul de documente ale unității este, de obicei, furnizat. Dar, pe lângă ordinea de asamblare, există încă unele nuanțe care trebuie să fie atente pentru a crește durata de viață a întregii stații.

Să începem cu scufundarea și fixarea pompei - nivelul de îngropare este cunoscut de dvs. și furtunul ar trebui să meargă fără prea multă tensiune, dar, de asemenea, să nu se încurce. Această condiție este reglată de un cablu de oțel, care este fixat la un capăt al corpului cu un bolț de ochi, iar la celălalt capăt în sus, fie la cutia, fie la inelul exterior al țevii de producție și a carcasei.

Acum, să ne îndreptăm atenția asupra automatizării - atunci când asamblați o stație, veți întâlni dispozitive precum un comutator de presiune și un senzor de funcționare uscat, care pot fi vândute separat, dar pot fi combinate ca un singur dispozitiv. Nu există nicio deosebire aici, însă majoritatea maeștrilor preferă o versiune separată, cea mai fiabilă și la un preț se dovedește mai profitabilă.

Notă. Rezervorul de rezervă de apă creează o anumită presiune în sistem, iar cu atât este mai mare rezervorul, cu atât mai puține ori motorul va fi pornit și oprit, ceea ce va spori durata de viață. Pentru o casă rezidențială, va fi suficient un rezervor de 80-100 l.

Setările din fabrică ale comutatorului de presiune sunt de obicei ajustate astfel încât pornirea motorului de pompare să se efectueze la 2 atmosfere și oprirea la 3 atmosfere. Aceasta este o pauză normală și cu un rezervor mare de apă, modurile de pornire și oprire vor fi făcute destul de moderat, dar puteți reduce numărul acestora.

Pentru a face acest lucru (dacă nu trebuie să mențineți o presiune ridicată în sistem), modul de pornire a motorului poate fi ajustat la 1,5 atmosfere, iar oprirea la 5 atmosfere, toate acestea se fac cu ajutorul unui șurub de reglare (apare apăsarea sau slăbirea arcului).

concluzie

În concluzie, putem spune că stația de pompare submersibilă pentru puț este nu numai montată de specialiști, ci independent, dar cu toate cerințele. Partea solului (automatizarea) este cel mai adesea așezată într-o casă sau în spatele încăperii, unde uneori este construită o cămăruță (o mică pivniță).
