Instalarea sistemelor de alimentare cu apă și de canalizare:

Ce materiale pot efectua instalarea de instalații sanitare și sanitare în apartament sau în casă particulară? Care ar trebui să fie diametrul țevii? Ce panta pentru a pune canalizare? În articol vom încerca să găsim răspunsuri la aceste și la alte întrebări.

Selectarea materialelor

Pentru a începe, să ne amintim ce opțiuni poate oferi piața modernă.

Pentru alimentarea cu apă sunt folosite:

• Oțel negru și galvanizat.
• Oțel inoxidabil ondulat.
• Metal plastic.
• cupru.
• polietilenă.

Pentru a clarifica: din cauza rezistenței scăzute la căldură (nu mai mare de 60-70 de grade), polietilena este utilizată numai pe apă rece.

• Polietilena încrucișată. Legăturile încrucișate dintre moleculele polimerului își modifică în mod semnificativ proprietățile fizice: pot fi instalate încălzirea și apa caldă de apă potabilă.
• polipropilenă.

Alegerea între ele este destul de ambiguă; cu toate acestea, autorul ar îndrăzni să recomande o țeavă inoxidabilă ondulată pentru rețele de alimentare cu apă caldă centralizată și polipropilenă armată pentru un sistem de alimentare cu apă cu boiler sau coloană proprie.

De ce? Vezi, în unele cazuri (supapa închisă sau închisă brusc, căderea obrajilor supapei, ruperea supapei valvei șurubului etc.), presiunea nominală în sistemul de apă caldă, care este de 3,5 - 6,5 kgf / cm2, poate fi scurtă crește de 2-3 ori. Șocul hidraulic provoacă o parte semnificativă a accidentelor și inundațiilor apartamentelor.

Din mai multe motive, probabilitatea unui ciocan de apă este mult mai mare în cazul sistemelor cu alimentare centralizată cu apă caldă; de aceea ar trebui să fie în siguranță și să folosească materiale cu o marjă de siguranță semnificativă.

Referință: pentru oțel inoxidabil ondulat, Kofulso a declarat rezistența la presiunea hidraulică de până la 60 atmosfere.

În cazul în care doar o apă rece este furnizată unei case sau unui apartament, probabilitatea unui ciocan de apă este puțin redusă. Dacă da, puteți salva pe instalații sanitare: prețul de polipropilenă este de cel puțin trei ori mai mic decât costul de oțel inoxidabil de aceeași pogonazh.

Ce este rău alte materiale:

• Oțel fără straturi de anticoroziune și se acumulează din interior cu depuneri de calcar.
• Galvanizarea implică un ansamblu cu o intensitate ridicată a forței de muncă pe fire, cu ajustarea dimensiunilor conductelor.
• Cuprul este mult mai scump decât alte soluții, în absența oricăror avantaje majore față de același oțel inoxidabil.

• Polietilena încrucișată nu este foarte estetică, cu o deschidere deschisă și necesită achiziționarea unui expandor foarte scump (de la 10.000 de ruble).
• Metal-plastic în mod semnificativ inferior la puterea din oțel inoxidabil, și polipropilenă - prețul.

Ce fel de supape este mai bine sa cumperi? Aici răspunsul este foarte clar: alegerea noastră este robineții cu bilă.

Când le cumperi, ar trebui să acorzi atenție mai multor lucruri:

1. Rotiți maneta nu ar trebui să necesite mult efort.
2. Tija trebuie să fie prevăzută cu o piuliță care permite strângerea sigiliului.
3. Este mai bine să preferați robinetele fără crom, cu o carcasă galbenă. Acest lucru asigură că materialul din caroserie este din alamă, și nu din silumin, care se deosebește de el, la o rezistență mecanică extrem de scăzută.

Ce trebuie folosit ca material pentru ape reziduale?

Pentru cabluri în jurul casei sau apartamentului - tuburi din PVC gri, în formă de clopot, cu inele de cauciuc. Ele sunt destul de puternice și durabile la un cost destul de rezonabil.

Dar când se înlocuiește șifonierul într-o clădire de apartamente, este mai bine să se preferă fonta sau așa-numitele conducte de plastic silențioase, inclusiv un strat de material cu o densitate crescută. Ei nu vor permite ca sunetul de apă drenată să vă deranjeze liniștea noaptea.

Calcularea alimentării cu apă

Ce nevoie exact de calcule?

1. Planificată curge prin țeavă.
2. Diametrul său, care este selectat de flux.

1. Căderea presiunii în el. Dacă la sfârșitul dispozitivului sanitar presiunea va fi mai mică de cinci metri, merită să ne gândim la creșterea secțiunii de alimentare cu apă.

consum

Standardele de cheltuieli pentru aparatele sanitare de uz casnic sunt cuprinse în SNiP 2.04.01-85. Facem parte din tabelul corespunzător.

Dovezile căpitanului sugerează că unele dispozitive pot fi utilizate în același timp (de exemplu, o spălătoare și o chiuvetă). În calculele utilizate consumul de vârf total.

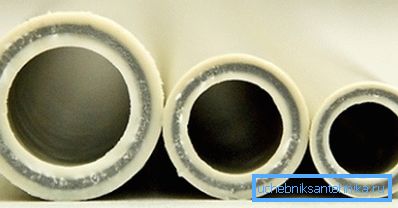

diametru

Pentru ao calcula, avem nevoie de două formule - zona unui cerc și curgerea apei printr-o secțiune cunoscută la o rată de curgere cunoscută.

Zona unui cerc este calculată ca S =? R ^ 2, unde este numărul? se presupune că este 3.1415, iar raza r este jumătate din diametrul interior al țevii.

Consumul de apă poate fi calculat prin formula Q = VS. În acesta, Q este valoarea dorită, V este debitul de apă și S este aria secțiunii transversale.

Notă: pentru confortul calculelor, toate valorile pentru calcule sunt convertite în unități SI - metri, metri pătrați și metri cubi pe secundă.

1,5 m / s sunt luate ca viteza estimată a debitului, maxim admisibil pentru alimentarea cu apă potabilă în gospodării. Depășirea acestei limite va însemna apariția zgomotului hidraulic.

Permiteți-ne, ca un exemplu al propriilor mâini, să calculați mărimea sistemului de alimentare cu apă care va furniza apă pentru cadă de baie folosită simultan, toaletă cu cisternă și chiuvetă.

1. Consumul total conform tabelului de mai sus va fi de 0.250 + 0.100 + 0.120 = 0.470 l / s. Se recalculează în SI: 0,47 l / s = 0,00047 m3 / s.
2. Cu o rată maximă permisă de curgere de 1,5 m / s, suprafața secțiunii transversale este calculată utilizând cea de-a doua formulă ca 0.00047 / 1.5 = 0.000313 m2.
3. Folosind prima formulă, calculam raza secțiunii interne a țevii. Este egal cu 0.0099 metri, sau 9.9 mm.
4. Diametrul, respectiv, va fi egal cu 9,9 x 2 = 19,8 mm.

Nu uitați: țevile din plastic și metal-plastic sunt marcate cu un diametru exterior, care, de regulă, este cu un pas mai mare decât diametrul interior. Pentru polipropilenă, dimensiunea necesară în cazul nostru este de 25 mm.

Presiune de presiune

În acest caz, instrucțiunea de calcul al alimentării cu apă potabilă este redusă la utilizarea formulei H = 1,3iL, în care:

• H este căderea dorită în metri a coloanei de apă.
• L este lungimea țevii.
• i este pantă hidraulică.

Ce este panta hidraulica si unde sa obtinem valoarea acesteia?

Acesta este numele rezistenței pe care conducta o are asupra curgerii prin ea. Depinde de materialul țevii, diametrul și debitul.

Valorile pentru toate materialele și dimensiunile de rulare pot fi găsite în așa-numitele tabele Shevelev. Acestea indică valoarea 1000i - pantă hidraulică pentru 1000 de metri de țeavă. Pentru a obține valoarea I substituită în formula noastră, 1000i ar trebui să fie destul de previzibil împărțită la 1000.

Să calculăm scăderea presiunii în alimentarea cu apă cu un diametru interior de 20 mm, specificând câteva intrări suplimentare:

• Material de țeavă - polipropilenă.
• Lungimea sa este de 12 metri.

Pentru valoarea 1000i va trebui să ne referim la directoare. Prezentăm partea relevantă din cazul nostru din tabelul corespunzător:

La o rată a debitului de 1,49 m / s, cea mai apropiată de valoarea maximă admisă, 1000i va fi egală cu 221,8; i, respectiv, egală cu 221,8 / 1000 = 0,2218.

Înlocuim această valoare împreună cu lungimea țevii în formula: 0.2218 * 12 * 1.3 = 3.46 metri. Presiunea minimă admisibilă de 5 metri pe dispozitivul sanitar de capăt va fi numai cu un cap de intrare de 8,46 m (ceea ce corespunde unei presiuni de 0,846 kgf / cm2). Deoarece presiunea reală în conducta de alimentare cu apă este de obicei nu mai mică de 2,5 - 3,5 kgf / cm2, diametrul țevii este destul de suficient.

Instalarea de canalizare

Alegerea diametrului sistemului de canalizare este supusă celei mai simple reguli: ieșirile la chiuvete separate, chiuvete și dușuri sunt așezate cu o țeavă de 50 mm; secțiunile care unesc canalele de scurgere de la două și mai multe dispozitive, iar ramurile la bolurile de toaletă au dimensiuni de 110 mm.

Panta este de 3,5 cm pe metru pentru 50 mm si 2 cm pentru 110 mm. Counter-pantele sunt inacceptabile: fiecare dintre ele va deveni un loc de acumulare constantă de grăsimi și suspensii, iar pe termen lung - punctul de apariție a blocajelor.

Distanța maximă dintre punctele de fixare ale conductei de evacuare este de 10 ori mai mare decât diametrul acesteia.

Este cel mai convenabil să tăiați țevul la loc cu un șlefuitor cu orice disc de tăiere. Este mai bine să lucrați în aer liber sau să protejați organele respiratorii cu un bandaj de tifon: cu siguranță nu merită să respirați praful de plastic.

Din partea exterioară a țevii tăiate la locul cu un cuțit ascuțit, șanțul este îndepărtat.

Reducerea necesității efortului de andocare va ajuta săpunul obișnuit.

Ei pot freca atât sigiliul de cauciuc, cât și capătul țevii cu teșitura.

• Ratruby întotdeauna orientat spre direcția de curgere a apelor reziduale.
• Se transformă mai bine să nu efectueze un unghi de 90 de grade, și două 45 de grade. În acest caz, vor exista mult mai puține probleme cu curățarea atunci când sunt înfundate.
• Din același motiv, pe secțiuni lungi și rotunjite, merită să se prevadă revizii sau teuuri cu dopuri.

Asamblarea alimentării cu apă

Oțel inoxidabil

În acest caz, instalarea țevilor de apă se realizează utilizând cele mai simple fitinguri de compresie cu inele de silicon - etanșări. Instrument - două chei deschise sau reglabile. Raza minimă de rotație a țevii este egală cu diametrul acesteia, astfel încât numărul de fitinguri va fi minim.

Pentru fixarea țevii pe pereți folosind cleme din plastic sau metal; distanța dintre punctele de prindere nu trebuie să depășească un metru.

polipropilenă

Instalarea țevilor de apă din polipropilenă se realizează printr-un fier de lipit cu temperatură joasă, cu un set de duze pentru diferite diametre.

Pentru racordarea țevilor fitinguri turnate din aceeași polipropilenă.

Procesul de lipire arată astfel:

1. Fierul de lipit este livrat cu o duză de dimensiuni corespunzătoare pentru țeavă și se încălzește până la 240 - 260 ° C.
2. Țeava și mufa fitingului sunt combinate cu duza pentru câteva secunde, după care țevile sunt introduse în fiting și sunt ținute de ceva timp.

Durata încălzirii, fixării și răcirii țevilor pentru a obține o conexiune puternică depinde de dimensiunea lor:

Ca întotdeauna, există o serie de subtilități:

• La țeava armată cu aluminiu, folia trebuie scoasă din câmpul de sudare. Această lucrare este efectuată de un agitator (cu armare exterioară) sau de un dispozitiv de tăiere (în locul stratului de armare din mijlocul peretelui).
• Țevile și fitingurile sunt combinate strict prin mișcarea înainte, fără rotație. În caz contrar, valul de material topit va slăbi articulația.
• Profilele longitudinale drepte din polipropilenă pe apă fierbinte sunt livrate cu îmbinări de dilatare - în formă de U sau îndoite.

• Clamele nu trebuie să împiedice prelungirea țevii în timpul încălzirii.

concluzie

Sperăm că am reușit să ajutăm cititorul în selectarea materialelor și implementarea proiectelor proprii. În videoclipul din acest articol, puteți găsi, ca de obicei, mai multe informații. Mult noroc!
