Macara de oțel - simplitate și durabilitate într-o singură

Robinetele din oțel cu o parte de blocare sub forma unei mingi de oțel se disting prin creșterea durabilității și simplitatea construcției. Abilitatea de a închide aproape instantaneu fluxul de lichid sau de gaze este foarte apreciată nu numai în viața de zi cu zi, dar și în industrie - astfel de dispozitive se găsesc atât într-un apartament obișnuit, cât și într-o întreprindere chimică puternică.

Pe scurt despre dispozitiv și clasificarea supapelor cu bilă

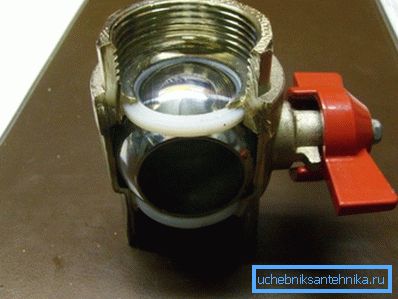

Toate supapele din oțel cu bilă au un design similar - elementul de blocare este prezentat sub forma unei mingi metalice cu segmente tăiate în paralel. În centrul mingii se află o gaură intermediară, iar reglarea fluxului de lichid sau gaz se efectuează prin simpla rotire a mânerului.

Fiți atenți! O supapă cu bilă convențională are numai 2 poziții de lucru - complet deschise sau închise, astfel diferă de celelalte valve.

În ceea ce privește clasificarea, totul depinde de criteriul care stă la baza divizării în grupuri.

Prin urmare, conform metodei de atașare, puteți selecta opțiuni precum:

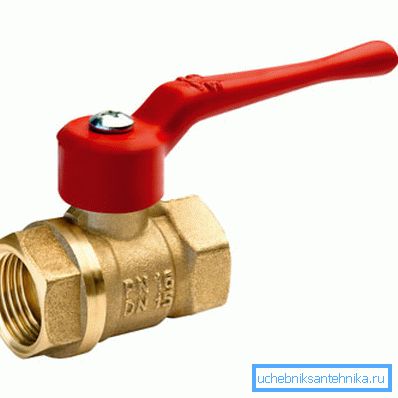

• filetat - este instalat ca o cuplare obișnuită pentru țevi (există un fir interior pe ambele părți, astfel încât țevile sunt simplu înșurubate în robinet). Astfel de compuși sunt deosebit de sensibili la calitatea condițiilor de asamblare și de funcționare, în cazul în care sunt supuși vibrațiilor și picăturilor de presiune, este mai bine să abandonați modelul ambreiajului. Datorită faptului că o astfel de conexiune este detașabilă, astfel de dispozitive sunt deosebit de populare atunci când se instalează conducte de apă și de căldură;

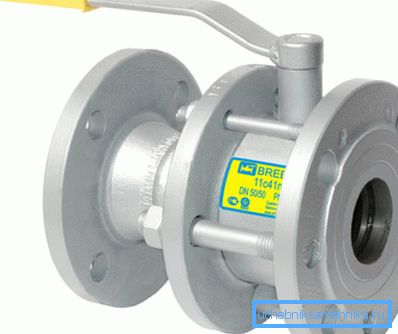

• flanșă - discurile cu găuri sunt sudate de capete, iar racordarea la țevi se efectuează cu ajutorul șuruburilor. O supapă cu flanșă cu bilă din oțel este oarecum mai mare și cântărește mai mult decât o ambreiaj, dar poate fi folosită în condiții destul de dure, în industrie, de regulă, preferă astfel de dispozitive;

• îmbinare sudată - poate fi considerat cel mai rar tip, aparține clasei unice. Poate fi folosit numai în cazul în care înlocuirea sa în viitor nu este cu siguranță necesară. Dintre punctele forte, se poate observa doar că rezistența la solicitări mecanice, vibrații etc. - puterea de sudare corectă este aproape la fel de bună ca și metalul țevii. O supapă cu bilă din oțel pentru sudare este de obicei instalată în locuri unde condițiile de funcționare nu vor conduce la degradarea rapidă a acesteia, adică umiditatea este normală și așa mai departe;

• Sunt posibile diferite combinații ale compușilor enumerați.. De exemplu, denumirea de piuliță spune că pe ambele părți există o piuliță care să permită instalarea acesteia chiar și în condițiile unui deficit de spațiu liber. Sunt posibile și alte combinații, cum ar fi piulița, etc.

Puteți împărți robinetele și pe principiul acțiunii:

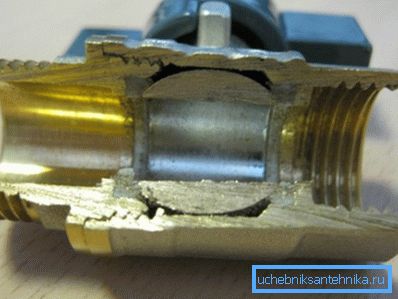

• bucătăriile cu bucșă asigură o trecere simplă a unui flux de lichid / gaz fără a schimba direcția și fără a amesteca un alt flux. În funcție de formă și mărime, se pot distinge dispozitive cu diametrul total (diametrul orificiului este egal cu diametrul interior al țevii) și modele în care gaura are o dimensiune mai mică decât trecerea în conductă;

• dispozitive unghiulare - asigură rotația fluxului la un unghi de 90 °;
• modelele cu trei căi - o supapă de oțel cu trei căi poate funcționa atât ca mixer cât și ca separator de debit (proiectul său este discutat mai jos).

Clasificarea poate fi dată de tipul de mâner. Se poate observa că macaralele de dimensiuni mici sunt echipate cu mânere compacte în formă de fluture, datorită faptului că închiderea acestora necesită un efort relativ mic. Dar dispozitivele mai mari sunt echipate cu un mâner convențional, ceea ce vă permite să închideți robinetul cu puțin efort.

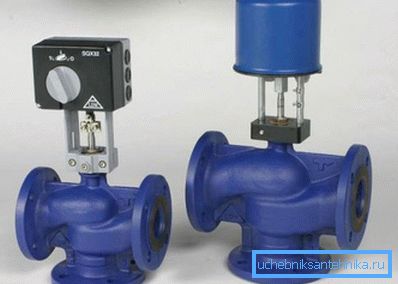

Fiți atenți! În industrie, uneori instalarea unui mâner mare este imposibilă din cauza lipsei de spațiu liber, în astfel de cazuri se utilizează un mecanism electric pentru reglarea funcționării macaralei. Desigur, prețul unui astfel de dispozitiv nu este democratic.

Citiți mai multe despre utilizarea și montarea supapei cu bilă din oțel

Principiul de funcționare a modelului de tranzit convențional a fost luat în considerare mai sus, interesul fiind mult mai mare datorită macaralelor cu 3 sau mai multe țevi, adică supape cu 3 căi etc. Astfel de dispozitive sunt mai complicate, dar oferă mai multe oportunități în comparație cu macaralele convenționale.

Supape cu trei căi

Valoarea maximă pe care o supapă convențională poate controla fluxul unui flux lichid / gazos, în 3 direcții, este capabilă să separe sau să amestece fluxurile.

De fapt, conform acestui criteriu, clasificarea lor se face:

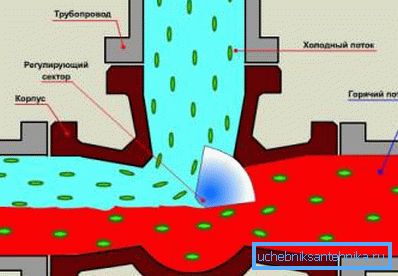

• amestecul de amestec - amestecă 2 fluxuri de lichid. Astfel de dispozitive sunt utilizate ca mixere obișnuite în apartamente. În ciuda designului intern mai complex, instalarea sa rămâne simplă și se realizează manual;

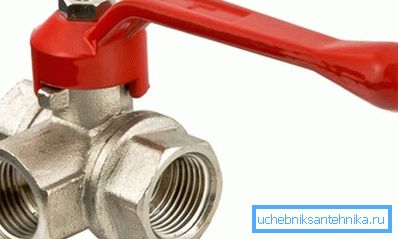

• separatoare - în astfel de dispozitive debitul de intrare este împărțit la 2. De asemenea, poate redirecționa complet fluxul de intrare la unul dintre sistemele conectate. Acest lucru face posibilă, de exemplu, separarea completă a circuitelor individuale din sistemul de încălzire, aceasta fiind utilă atunci când se utilizează în același timp încălzire convențională și încălzire convențională în casă.

În ceea ce privește controlul macaralei, cele mai des întâlnite modele cu reglare manuală. Dar dacă bugetul nu este un limitator, atunci este foarte posibil să organizăm o ajustare automată. Tot ceea ce este necesar pentru aceasta este să instalați pe el un servo-driver asociat cu un termostat situat în cameră.

Instalarea macaralelor

Instrucțiunile de instalare sunt extrem de simple și depind de tipul de fixare (ambreiaj, flanșă etc.):

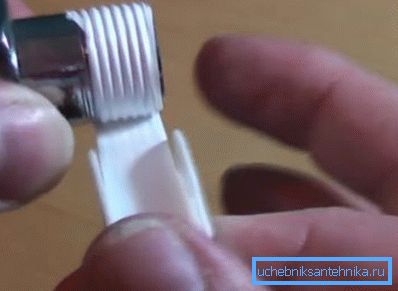

• atunci când utilizați o piuliță de cap, este suficient să înfășurați banda FUM pe filetul exterior al supapei, apoi puneți o garnitură, un inel de etanșare și o piuliță pe conductă. După aceasta, se va înșuruba numai piulița de pe firul valvei;

• în cazul fixării la flanșă, conexiunea cu flanșa de pe țeavă este asigurată de șuruburi de înaltă rezistență, care sunt strânse cu o cheie de cuplu. Între flanșa de pe macaragă și pe conductă se găsește întotdeauna o garnitură de etanșare, dacă este necesar, puteți strânge întotdeauna șuruburile, singurul lucru pe care trebuie să-l acordați este ca toate șuruburile să fie strânse cu aceeași forță.

Rezumând

Oțelul cu bilă din oțel datorită simplității sale de design, fiabilitate și durabilitate a luat un loc demn nu numai în arsenalul instalatorilor, dar și în industrie. O mică îmbunătățire a designului său (modele cu trei căi) permite rezolvarea aproape a oricărei probleme de reglare a fluxului de lichid sau gaz printr-o conductă.

De asemenea, este important ca orice persoană să poată face față instalării unui astfel de dispozitiv. Videoclipul din acest articol prezintă un exemplu de utilizare a unei supape cu trei căi în sistemul de încălzire.
