Macara pentru încălzirea radiatorului: dispozitive cu bilă,

Dacă intenționați să începeți reparația țevilor sau a bateriilor pe cont propriu, atunci este imperativ să înțelegeți care robinete să le puneți pe radiatoare. Prezența unei supape de oprire adecvate, selectate și funcționale, permite nu numai deconectarea dispozitivelor de încălzire pentru reparații și întreținere, ci și reglarea cantității de lichid de răcire care intră în baterii.

În articolul nostru vom vorbi despre macaralele care pot fi montate și, de asemenea, descriu caracteristicile lor cheie.

Dispozitive de blocare

minge

Cranele folosite pentru instalarea într-un sistem de încălzire a camerei ar trebui împărțite în două grupuri - închidere și control. Această diviziune este în mare măsură arbitrară, deoarece supapele de închidere vă permit de asemenea să ajustați mișcarea lichidului de răcire. Bineînțeles, în acest caz, precizia de reglare este destul de scăzută, dar este posibilă tăierea bateriei din sursa de apă.

Cea mai simplă și mai frecventă varietate de macarale sunt:

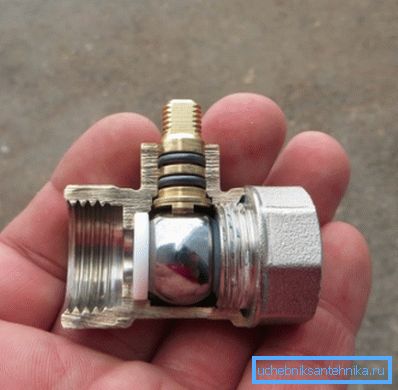

• Supapa cu bila este concepută pentru a opri radiatorul. Designul său permite instalarea dispozitivului fie în poziție deschisă, fie în poziția închisă, astfel încât ajustarea să se facă în conformitate cu principiul "există căldură - nu există căldură".

Fiți atenți! În principiu, supapa poate fi de asemenea fixată într-o poziție intermediară, dar apoi rata de uzură va crește de mai multe ori datorită freării particulelor suspendate în apă față de elementul de blocare. Deci este mai bine să nu faceți acest lucru fără o necesitate extremă.

• Blocarea fluxului de agent de răcire se realizează datorită mișcării unei mingi metalice cu o gaură coaxială cu o distanță de țeavă. Când rotiți mânerul macaralei în acțiune, vine tija, care transformă sfera în interiorul corpului, combinând gaura în ea cu lumenul țevii.
• De regulă, piesele macaralelor sunt fabricate din oțel, bronz sau alamă. Sistemele de garnituri fluoroplastice sunt responsabile pentru etanșarea îmbinărilor și a pieselor de închidere, care, dacă este necesar, pot fi înlocuite cu mâinile tale.
• Aderarea la radiator este efectuată fie cu o piuliță convențională, fie cu ajutorul "american".

con

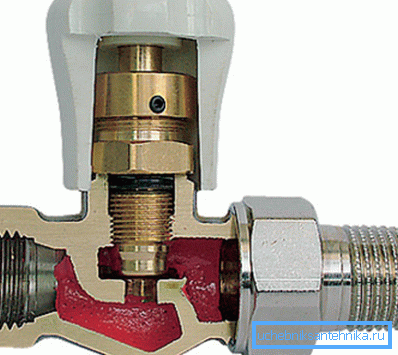

Spre deosebire de supapele cu bilă, supapele conului fac posibilă reglarea fluxului de lichid de răcire mai lină. Acest lucru este asigurat de caracteristicile designului lor:

• Elementul de blocare este o bară conică, pe suprafața căreia este aplicat firul.
• Când rotim volantul, tija se deplasează de-a lungul firului, deplasându-se în plan vertical.
• În cea mai mică poziție, lumenul țevii se suprapune complet. Etanșeitatea suprapunerii este asigurată de plăcuțe elastice care sunt așezate pe canelurile inelare ale tijei.
• Ridicând partea de blocare, deschidem lumenul și lichidul de răcire începe să curgă în radiator.

Fiți atenți! Reglarea climatului interior poate fi de aproximativ, reducerea sau creșterea cantității de apă fierbinte din fiecare baterie.

În practică, cel mai adesea se utilizează robineți cu conuri de bronz sau alama pentru radiatoare de încălzire: numai sistemele sunt completate cu polipropilenă, unele dintre ele fiind fabricate și din plastic. Acest lucru se datorează rezistenței relativ scăzute și rezistenței la uzură a polimerilor în comparație cu aliajele sanitare.

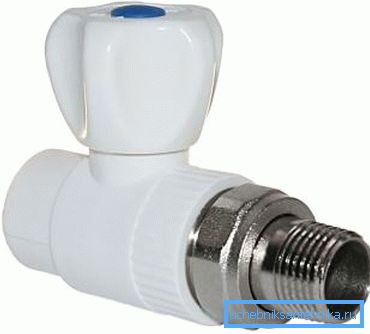

Pe de altă parte, robinetele din polipropilenă pentru radiatoare costă puțin mai puțin, prin urmare, în condiții de deficit bugetar, pot fi utilizate.

Macara lui Mayevsky

Atunci când lichidul de răcire este turnat în sistemul de încălzire, aerul intră în interior cu apă sau antigel.

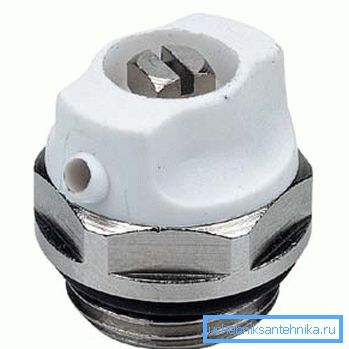

Pentru al elimina, folosiți dispozitive speciale - așa-numitele robinete Mayevsky:

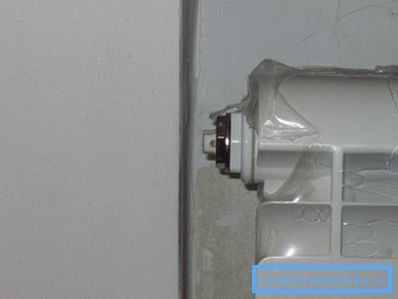

• Proiectarea unui astfel de produs este destul de simplă: se bazează pe o bară de blocare instalată într-o carcasă filetată cu un dop de radiator.
• Tija este pusă în mișcare fie cu o șurubelniță, fie cu o cheie specială, deschizând lumenul țevii în șa.

Fiți atenți! Dacă este posibil, cumpărați supape pentru o șurubelniță, deoarece veți pierde cheia în mod regulat, ceea ce nu este surprinzător - va trebui să o folosească o dată sau de două ori pe an.

• Trebuie avut în vedere faptul că capacitatea unei astfel de macarale este mică, de exemplu, nu ar trebui să o puneți în rezervorul de expansiune: va trebui să evacuați excesul de aer timp de aproximativ o oră. Într-o astfel de situație, o supapă convențională sau o supapă de apă cu un orificiu în sus este mai potrivită.

Robinete de control

Principiul de funcționare

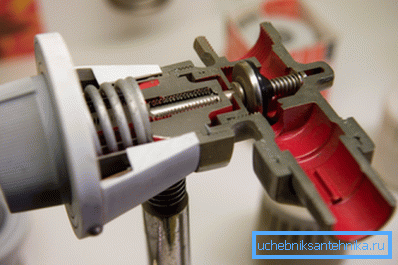

Robinetul de reglare al radiatorului de încălzire este un dispozitiv care vă permite să controlați automat mișcarea lichidului de răcire.

Designul unor astfel de produse este destul de complicat, dar funcționează mult mai eficient decât supapele pentru ajustarea manuală:

• Pentru percepția temperaturii exterioare se întâlnește burduful - un recipient umplut cu lichid sau gaz. Pe măsură ce crește temperatura, burduful se extinde, afectând ansamblul regulatorului.

Fiți atenți! Prețul produselor lichide și gazoase este cam același, dar caracteristicile muncii sunt diferite. Astfel, modelele de gaz reacționează mai repede la schimbările de temperatură, iar modelele lichide transmit cu mai multă acuratețe efectul asupra fluxului de lichid de răcire.

• Bateria expandată se presează împotriva tijei supapei, care cade și închide treptat șaua vanei prin care apa caldă intră în baterie.
• Când se răcește, se observă situația opusă: tulpina se ridică și lumenul șoldului se extinde.

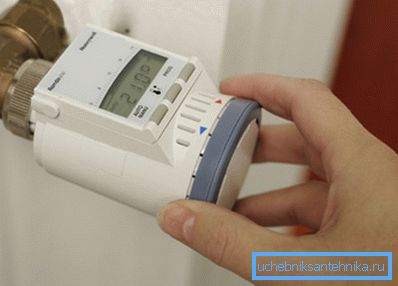

Gradul de compresie inițială a burdufelor pe care le-am stabilit, fie prin setarea valorii dorite a temperaturii pe afișajul digital, fie prin rotirea butonului de reglare mecanică. Este, de asemenea, posibilă conectarea supapei termice cu senzori externi - în acest caz, mișcarea tijei nu este controlată de burduf, ci de servomotorul sub acțiunea unui sistem electric sau hidraulic.

Instalarea supapei termostatice

În rândul specialiștilor, problema dacă este necesară instalarea robinetelor pe radiatoare nu este practic discutată. Chiar și instalarea unei supape cu bilă simplă oferă un număr de avantaje și disponibilitatea termostatului de înaltă calitate - și cu atât mai mult. Cu toate acestea, instrucțiunile recomandă atunci când instalați astfel de dispozitive să respecte mai multe reguli:

• În primul rând, trebuie să alegeți o modificare adecvată a supapei. Pentru sistemele cu o singură conductă, folosim produse precum RTD-G, pentru RTD-N cu două țevi.
• În al doilea rând, înainte de a pune robinetele pe radiatoare, verificăm direcția mișcării lichidului de răcire (indicată de săgeata de pe corp). Dacă confundăm, dispozitivul va funcționa așa cum vă place, pur și simplu nu așa cum avem nevoie.
• În al treilea rând, poziționăm capul termostatic perpendicular pe planul bateriei astfel încât fluxul de căldură să nu afecteze funcționarea acestuia.

Cum să reglați radiatoarele cu macarale este, de asemenea, o întrebare destul de simplă:

• După instalarea supapei pe radiator, verificăm etanșeitatea și alimentați lichidul de răcire în sistem.
• Utilizând mânerul sau cadranul, setați temperatura medie..
• După aproximativ o oră, ajustăm setarea supapei în funcție de sentimentele dvs. și verificarea cu ajutorul termometrului din cameră.
• Dacă este necesar, repetați din nou ajustarea., totuși, acest lucru nu este de obicei necesar.

După aceasta, este de obicei necesar să se interfereze cu funcționarea dispozitivului nu mai mult de o dată pe lună - cu modificări bruște ale temperaturii externe.

concluzie

Este imposibil să spunem ce macarale pentru radiatoare sunt mai bune. Uneori este suficient să încorporați în sistem o supapă cu bilă obișnuită și uneori pentru a asigura un microclimat confortabil pe fiecare radiator este necesar să instalați o supapă termostatică care reglează temperatura în modul automat.

Puteți afla mai multe despre tipurile de fitinguri utilizate și despre utilizarea acestora în aranjarea sistemului de încălzire dacă analizați cu atenție videoclipul din acest articol.
