Macara pentru manometru - caracteristicile și scopul acestui
Un robinet manometric este un element important al oricărui sistem în care este necesară monitorizarea constantă a presiunii mediului de lucru. Acest element diferă de valvele convenționale și efectuează mai multe alte funcții. În acest articol vom examina principalele caracteristici ale acestui grup de produse, domeniul de aplicare al acestora și cerințele de bază pentru noduri.
Domeniul de aplicare
Astfel de desene sau modele sunt folosite destul de larg, dar cel mai adesea ele sunt folosite în următoarele cazuri:
| La cazanele de încălzire | Acest tip de construcție se caracterizează printr-un nivel crescut de pericol, deci controlul presiunii este de o importanță capitală. Utilizând o macara cu trei căi, este ușor să lucrați |
| Pe rețelele de comunicații | Dacă instrumentul principal de măsurare a presiunii este plasat în staționare, atunci instrumentul de control cu care sunt comparate datele cu indicatorii principali. Această opțiune nu numai că vă permite să controlați citirile, dar, dacă este necesar, utilizați temporar manometrul ca principal |
| Pentru a curăța tubul de sifon | Pentru a realiza acest eveniment periodic necesar, cel mai simplu mod este să instalați o macara pe care să puteți pune toate instrumentele necesare și să suflați un tub sifon |
| Pentru inspecția periodică | Un alt caz de utilizare - dacă monitorizarea periodică a citirilor nu este necesară, dar din când în când trebuie să eliminați datele, macaraua va fi cea mai ușoară soluție. |
Caracteristici de design
Trebuie remarcat faptul că toate astfel de noduri produse în țara noastră trebuie să respecte standardele GOST, alegerea unui act normativ specific depinde de modificarea nodului. Dacă vânzătorul are documente care confirmă conformitatea cu standardele, atunci macaraua este fiabilă și poate fi utilizată aproape oriunde. (A se vedea, de asemenea, articolul conducte de apă: caracteristici.)
Principiul de funcționare
Supapa cu bilă cu trei căi pentru manometrul are următoarele dispoziții:
- În prima poziție, partea de măsurare a ecartamentului este conectată la mediul de lucru din interiorul conductei. Adică, în această poziție și măsurarea indicatorilor se face, prin urmare, este posibil să se numească funcționare, totul este simplu: atunci când se obțin datele necesare, este necesar să se schimbe poziția la una dintre următoarele.
- A doua poziție - deconectarea de la mediul de lucru, dispozitivul de măsurare este conectat la aerul înconjurător.. În acest caz, citirile ar trebui să fie 0, în caz contrar, atunci manometrul a eșuat. În această poziție, sistemul este localizat în mod copleșitor.
- În a treia poziție, unitatea de măsurare este izolată atât de comunicațiile de lucru, cât și de aerul exterior, dar sistemul interacționează cu mediul extern, ceea ce permite epurarea tuburilor de sifon în manometrele. Această funcție este specială și nu veți avea nevoie să o utilizați în condiții normale (mai ales că instrucțiunile pentru efectuarea lucrării sunt foarte complicate).
- Macaraua are oa patra poziție, nu funcționează și este utilizată numai la conectarea sau deconectarea unui manometru. Se poate spune că aceasta este poziția montantă.
Sfat! Pentru a înțelege bine prevederile, un specialist trebuie să facă acest lucru pentru prima dată, care va arăta succesiunea corectă a acțiunilor.
Criterii de selecție
Dacă aveți nevoie să cumpărați o robinet pentru un manometru, atunci ar trebui să urmați câteva recomandări importante:
- Este necesar să se cunoască scopul utilizării și caracteristicile de funcționare: presiunea aproximativă în sistem, natura mediului (gaz, lichid, etc.), domeniul de temperatură de funcționare. Toate acestea vă permit să alegeți opțiunea care se potrivește cel mai bine nevoilor dvs.
- De asemenea, este foarte important să cumpărați un produs de calitate, caracteristicile de rezistență care îndeplinesc cele mai înalte cerințe. De obicei, corpul este fabricat din oțel sau alamă, grosimea acestuia ar trebui să fie destul de mare - aceasta indică siguranța locului și rezistența acestuia la stres. Prețul este un indicator al calității, nu ar trebui să obțineți cea mai mare soluție de buget, deoarece de cele mai multe ori caracteristicile sale nu sunt foarte bune.
Fiți atenți! Unele sisteme necesită dispozitive de tip non-standard, pot fi achiziționate de la companii specializate. De regulă, în astfel de cazuri, toți parametrii necesari sunt determinați în faza de proiectare, ceea ce vă permite să aveți grijă de ordonarea în prealabil a nodurilor necesare.
- Un alt parametru foarte important este metoda de fixare, conexiunea cu filet a țevilor este cea mai des utilizată, însă parametrii săi pot fi diferiți. De exemplu, pe de o parte, poate exista un filet exterior și, pe de altă parte, un filet interior, toate acestea ar trebui prevăzute în avans, astfel încât să nu fie nevoie să repoziționați sistemul sau să reveniți și să înlocuiți ansamblul. În plus, nu uitați de parametrii firelor - acestea pot fi diferite.

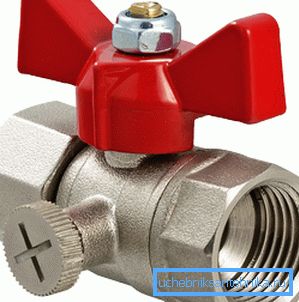

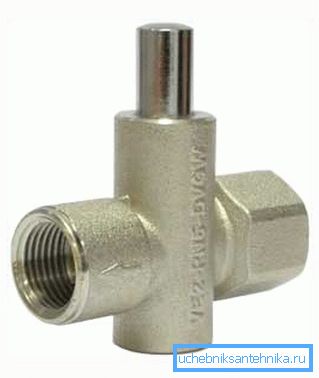

- În cele din urmă, ultimul factor important este tipul de macara. Aici putem distinge două opțiuni principale - bilele clasice, cu fiabilitate ridicată, simplitate și cost redus, și un buton mai avansat, care, deși merită mai mult, se distinge prin ușurința de funcționare.
concluzie
Supapele pentru manometrul este un element important al sistemului, permițând monitorizarea performanțelor principalelor unități de măsură. Videoclipul din acest articol va explica mai multe detalii importante.
