Macara sharovy 1 1 4 inci: dispozitiv, avantaje,

Supapele cu bilă moderne au câștigat încredere o mare parte a pieței de la soluții concurente și au continuat să câștige popularitate. Care sunt ele bune pe fondul alternativelor? Cum se utilizează o robinet tipic de 1: 4 - 1 1: 4 inchi? Alegerea și instalarea acestor macarale au subtilități? Să încercăm să răspundem la aceste întrebări.

Cum funcționează

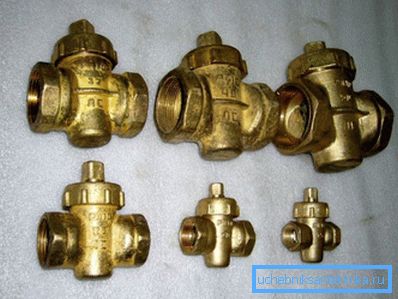

Strămoașul îndepărtat al supapei cu bilă (supapa de plută) era o supapă rotativă din metal, cu o fantă în ea, fixată mobil în carcasa metalică. Etanșeitatea obturatorului (apropiată de cea absolută) a fost asigurată prin montarea ștecherului pe corp; funcția tubului de etanșare a efectuat, de regulă, cutia de umplere.

Designul original a avut o serie de defecte grave.

• Forța necesară pentru rotirea tijei a fost destul de semnificativă: coeficientul de frecare al metalului pe metal este destul de mare.

Curios, robinetele de plută de dimensiuni mari sunt echipate cu un sistem de lubrifiere, care rezolvă parțial această problemă.

• Glanda a necesitat un ambalaj periodic; ceea ce este curios - a fost produs chiar și cu o supapă simplă.
• Robinetele de plută au avut o rezistență hidraulică destul de ridicată: fanta din tub, îngustă în comparație cu diametrul interior al țevii care a fost conectată, a creat un obstacol serios în calea fluxului mediului de lucru.

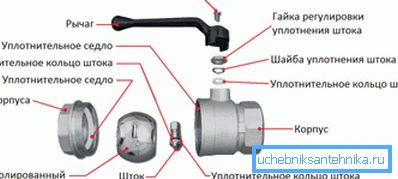

Supapa cu bila este o modernizare profundă a designului macaralei de pluta.

1. Obturatorul a devenit sferic și a obținut o suprafață perfect netedă, cu cea mai înaltă calitate a prelucrării.
2. Gaura din el a crescut: acum dimensiunea sa este egală sau aproape de diametrul interior al țevii atașate la supapă.
3. Etanșarea obturatorului nu este asigurată prin șlefuirea suprafețelor metalice, ci prin șa de inele din polimeri cu frecventa redusă - Teflon sau Teflon.
4. Tija este sigilată cu un inel din același polimer sau o pereche de inele de cauciuc rezistent la căldură. Dezvoltarea unei garnituri proiectate pentru cicluri de funcționare de cel puțin 500 până la 1000 de supape este compensată prin strângerea acesteia cu ajutorul unei piulițe de ambalare.

Singurul parametru care a suferit în timpul modernizării supapelor este temperatura de funcționare, care este acum limitată de limita de rezistență termică a sigiliilor polimerice (150 - 250С). Acest lucru este parțial motivul pentru care supapele din plută, în pofida uzurii obișnuite, sunt încă produse și utilizate pe conducte care transportă materiale cu temperatură ridicată sau corozive.

avantaje

Ce atrage o supapă cu bilă potențială cumpărător - 1: 4 inci, 1: 2, 1 1: 4 și alte dimensiuni - pe fundalul plutelor tradiționale de plută și șuruburi?

• Rezistență hidraulică redusă. Este aproximativ egal cu rezistența țevii de lungime corespunzătoare.
• compact. Toate dimensiunile valvei cu bilă 1 1: 4 inci sunt semnificativ mai mici decât cele ale unei valve similare cu șurub. Aceasta diferă de macaraua de plută cu cel puțin o înălțime de instalare mai mică.
• Izolare etanșă. Majoritatea absolută a supapelor cu bilă este clasificată ca clasă A în conformitate cu GOST 9544-2005, ceea ce înseamnă că nu există scurgeri în starea închisă.

Este curios: supapa, spre deosebire de supapele de scurgere, are doar două poziții de lucru - deschise și închise. Cu toate acestea, supapa cu bilă poate fi utilizată în continuare pentru reglarea capului fără a afecta resursele sale.

• Lipsa acumulării de gunoi sub scaunul supapei, caracteristică a supapelor cu șurub.

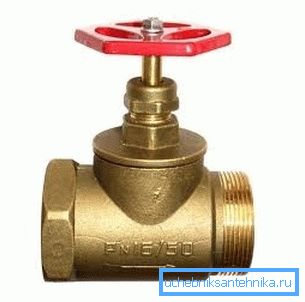

• Direcția arbitrară a debitului de apă. Supapele de șuruburi pot fi plasate numai în așa fel încât apa să apese supapa de dedesubt - în caz contrar, dacă încercați să deschideți supapa, supapa se poate rupe.

• Efort minim de deschidere, distingând supapele cu bilă de plută.
• În cele din urmă, principalul lucru: toate robinetele cu bilă sunt tolerante în mod excepțional la defecte și necesită practic nicio întreținere.. În mod maxim, după câțiva ani de utilizare activă, poate fi necesară strângerea sigiliului în jurul tijei.

Prețul unei supape cu bilă, dacă este diferit de produsele concurente de aceeași mărime, este extrem de nesemnificativ.

După cum puteți vedea, popularitatea soluției este destul de explicabilă.

Sfaturi practice

Ne permitem să oferim cititorului o serie de sfaturi care ar putea fi utile pentru el în diferite stadii de comunicare cu tipul de ventile care ne interesează.

selecție

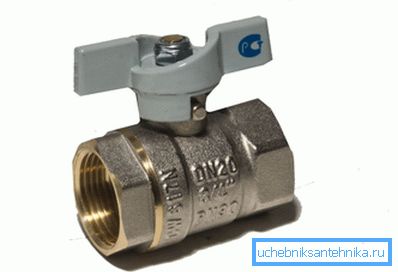

Pe corpul supapei există, de obicei, sigla producătorului, indicarea mărimii firului care urmează a fi conectat (DN pentru produsele importate și telecomenzi la domiciliu) și presiunea de lucru (PN și, respectiv, RU).

Presiunea de lucru în conducte pentru alimentarea cu apă rece și caldă în regim normal nu depășește 6-8 kgf / cm2; în consecință, supapele cu o presiune de lucru declarată de 16 atmosfere și mai ridicate (RU16, RU25, RU40) sunt excelente pentru orice comunicații sanitare.

Dimensiunea nominală poate fi specificată atât în ​​milimetri (DU15), cât și în inchi (DN 1/2 sau doar 1/2). Pentru a simplifica viața cititorului, prezentăm un tabel de dimensiuni.

Când alegeți, ar trebui să acordați o atenție deosebită celor două lucruri:

• Accidentul mânerului. Ar trebui să se întoarcă cu efort moderat și să nu blocheze pozițiile intermediare.

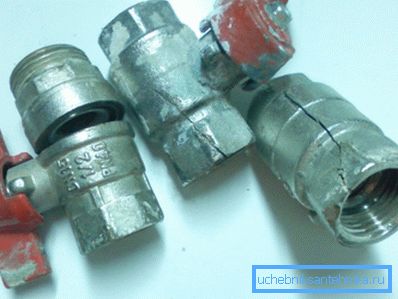

• Materialul corpului. Articolele artizanale de la You-Know-What-Country nu sunt întotdeauna capabile să supraviețuiască cel puțin instalației; alegerea noastră este alama onestă. Cea mai simplă instrucțiune vă va ajuta să faceți greșeala: merită să cumpărați porți galbene, nu arginți, deoarece orice poate fi ascuns sub cromare.

montare

Când instalați supapa cu propriile mâini puțin.

1. Evitați efortul excesiv.
2. Utilizați cheia deschisă sau cheia reglabilă. Gazul este ușor de zdrobit sau deformat corpul.
3. Când înfășurați brațul sau duza în supapa instalată, țineți corpul supapei.

serviciu

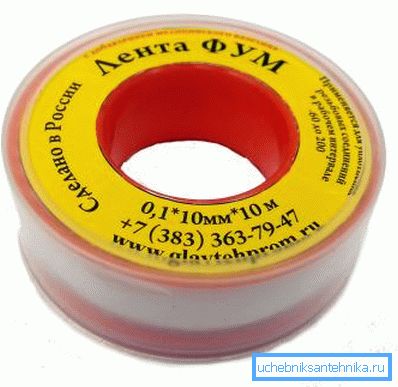

Așa cum am menționat deja, se reduce în principal la strângerea sigiliului. Când este dezvoltată, inelul se schimbă la fel. Ca o soluție temporară, mai multe rotiri de bandă FUM pot fi înfășurate sub piulița de etanșare. (A se vedea și articolul Hermetic pentru țevi: caracteristici.)

concluzie

Sperăm că materialul nostru va ajuta cititorul în alegerea și utilizarea echipamentului sanitar. În videoclipul din acest articol, ca de obicei, puteți găsi informații tematice suplimentare. Mult noroc!
