Pompă centrifugă pentru un puț: asistență în alegerea și

Cum sunt pompe centrifugale submersibile pentru puțuri? Care sunt caracteristicile alegerii unui astfel de dispozitiv? Are vreo alternativă rezonabilă? Ar trebui să iau în considerare toate caracteristicile sale atunci când lucrez cu o pompă? Să încercăm să răspundem la aceste întrebări.

Ce este

Să începem cu o mică excursie în jungla mecanicii.

Cel mai simplu, durabil și eficient circuitul pompei care poate fi utilizat pentru ridicarea și transportul apei relativ pur, un rotor centrifugal este în cohlee - locuințe, și, de fapt, puternic clapetă care amintește.

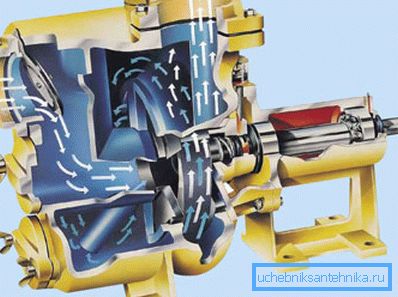

Cum funcționează un astfel de dispozitiv?

• Rotorul este acționat de un motor electric. În acest caz, lamele aruncă apă până la periferia cohleelor, creând o suprapresiune la pereții săi. Este necesar să se deschidă canalul de apă - și se va grăbi să iasă din cocă.

Curios, datorită caracteristicilor hidrodinamice, cea mai mare presiune este creată atunci când duza de ieșire este îndreptată tangențial spre corp în direcția de rotație a rotorului.

• În zona axei rotorului, dimpotrivă, se va crea un vid. Pentru funcționarea continuă a pompei, este suficient să se organizeze alimentarea cu apă de-a lungul axei de rotație.

Melcul are o caracteristică dăunătoare. Capacitatea pompei și presiunea la ieșire sunt mai mari, cu atât mai mică este diferența dintre rotor și carcasă. De fapt, cu un decalaj mare, o parte a apei curge într-un cerc din interiorul corpului.

Această proprietate este călcâiul lui Ahile al așa-numitei pompe de turbionare, schema pe care tocmai am descris-o exhaustiv. Se aplică numai și exclusiv pentru transportul de apă curată (nu mai mult de 30 de grame de impurități pe metru cub).

De ce?

1. La distanța minimă între rotor și carcasă, fracțiuni cuantificabile de un milimetru, nisip fin și impurități abrazive acționează ca Emery. În termen de câteva săptămâni de uzură melc la starea de eșec complet.
2. Pe măsură ce spațiul crește, presiunea scade brusc la ieșire.

Cu toate acestea, pompele centrifuge sunt specificate, de obicei, mult mai accesibile, caracteristici: dimensiunea admisibilă a particulelor solide - până la 2 milimetri, cantitatea de impurități - până la 150 g / m3. Din cauza a ce?

Principala problemă a pompelor vortex este rezolvată simplu și elegant în construcțiile centrifuge.

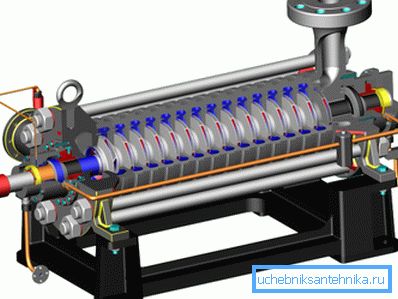

Rotorul (sau, așa cum se numește în mod corespunzător, rotorul) este separat de carcasă de câțiva milimetri. Datorită decalajului semnificativ suspendat prin melc, fără a provoca daune dispozitivului. Scăderea presiunii și a performanței este compensată de prezența a mai multe etape, fiecare dintre care constă dintr-un rotor și un difuzor.

Util: fiecare etapă a pompei ridică presiunea la ieșirea acesteia cu 5-10 metri. În acest caz, complexitatea designului este minimă: toate rotoarele sunt rotite de un singur motor electric.

Ajutor în alegere

Cum și prin ce semne să alegi o pompă centrifugală de puțuri?

Presiunea pe cap

Acesta este numele înălțimii maxime la care un dispozitiv este capabil să ridice o coloană de apă în absența unui robinet. Cum să determinăm ce valoare ar trebui orientată?

Instrucțiunile pentru calcularea presiunii necesare sunt destul de simple.

1. Distanța de la adâncimea pompei la suprafață este considerată ca valoare de bază. Notă: nu din apa oglindă, este din pompă. Având în vedere modificările dinamice ale nivelului apei, se scufundă la o adâncime considerabilă.
2. Valoarea rezultată este adăugată la 30 de metri. De ce atât de mult?

Presiunea excesivă va ridica apa la etajul al doilea sau al treilea al unei case particulare; în plus, va asigura funcționarea normală a echipamentelor sanitare. Întrerupeți supapele și robinetele, știți, funcționează extrem de prost în absența suprapresiunii în conducte.

1. Un plus de 10% este adăugat la rezultatul pentru pierderile neînregistrate. Țevi (în special oțel, care au servit de mai mulți ani și devin dur în interior) au o rezistență hidraulică semnificativă. Presiunea este pierdută la rotirea sistemului de alimentare cu apă, la vane, mixere și garnituri flexibile.

Să presupunem, ca un exemplu, să calculați presiunea pe care să navigați atunci când alegeți o pompă care se scufundă într-un puț la o adâncime de zece metri.

• Valoarea de bază este aceeași la 10 metri pentru suprafață.
• Adăugăm 30 de metri necesari pentru lucrările normale de echipament sanitar și ridicarea apei până la etajele superioare. 10 + 30 = 40.
• Un plus de 10% pentru pierderile neefectuate va crește valoarea capului calculat la 40x1.1 = 44 metri.
• Valoarea rezultată într-un mod mare. Evident, trebuie să căutăm o pompă centrifugală care să asigure o presiune de 50 de metri.

Am nevoie de margine suplimentară pentru cap? Nu.

Există mai multe motive.

1. Cu cât este mai mare capul declarat, cu atât este mai mare prețul pompei. Există un motiv complet obiectiv: proiectarea devine mai complicată, se adaugă pași suplimentari.
2. Presiune mai mare înseamnă deșeuri energetice. Observați, nu este justificată.
3. În cele din urmă, presiunea excesivă în alimentarea cu apă este periculoasă pentru echipamentele sanitare. Mai întâi de toate - pentru supapele de alimentare din plastic în bolurile de toaletă și conexiunile flexibile la mixere.

productivitate

În mod ideal, ar trebui să fie mai mare decât debitul (intrarea de apă în puț de la acvifere), dar mai puțin decât debitul de vârf.

Apropo: în prezența unei capacități tampon de capacitate mare, ultimul element poate fi neglijat.

Cum se determină debitul fluxului și fluxul de apă?

Pentru a determina cât de mult apa curge în bine pe unitatea de timp suficient pentru a goli la un nivel fix, și se măsoară timpul în care oglinda apei va reveni la nivelul anterior. În continuare - aritmetică simplă.

Să presupunem în diametrul groapa de 1,6 metri (inele de dimensiune standard de beton), am pompat apă la 2 metri de marca inițială. La nivelul anterior, sa întors exact într-o oră.

Să încercăm să calculam debitul în litri pe minut.

1. Volumul de diametru 1,6 și 2 coloana de apă de metri în înălțime este 3,1415h (0,8) = 2x2 = 4.02112 m3, sau aproximativ 4000 de litri.
2. Fiecare minut 4000/60 = 67 de litri de apă ajung la fantă.

Cum să evaluați nevoia de apă a familiei?

Pentru a nu suferi încercări de a le măsura, oferim date statistice. Pentru o familie de 3-4 persoane ar trebui să conta pe 40-50 de litri pe minut. Cu o creștere a numărului de membri ai familiei, costurile apei cresc proporțional; nevoia de udare a zonei le dubleaza suplimentar.

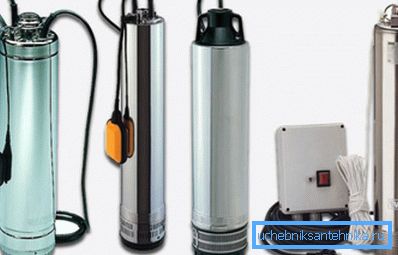

Dimensiuni și producător

Dacă pompa submersibile pentru bine limitată de diametrul carcasei, în cazul sondei în ceea ce privește dimensiunile de gabarit - libertate totală. Cu cât diametrul - mai ieftin unitate pentru aceleași caracteristici: prin creșterea diametrului motorului și a rotorului asigură performanțe și un cuplu poate fi mult mai puține resurse. În special, înfășurarea motorului este simplificată, iar numărul de rotoare scade.

Care producător ar trebui să aleagă?

Există doar doi factori importanți:

1. Costul pentru. În cazul în care, în cazul unei economii poate merge pompa de foraj lateral, deoarece creșterea dispozitivului nu a reușit - nu este o sarcină banală, este foarte posibil să nu urmărească branduri.
2. Locația centrelor de servicii. Dacă serviciul autorizat de produsele Vodomet este aproape de dvs. și serviciul Grundfos se află în orașul vecin, alegerea este evidentă.

Sfat: Comutatorul plutitor este o adăugare foarte utilă. Acesta va opri motorul la o scădere critică a nivelului apei din puț.

alternative

Este o pompă centrifugă întotdeauna cea mai bună alegere pentru un puț? Răspunsul este ambiguu.

Pe de o parte, schema centrifugală combină performanțe excelente cu nemulțumiri și resurse mari. Pe de altă parte, soluțiile alternative au avantaje destul de tangibile.

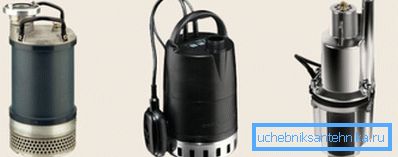

Pompă cu diafragmă

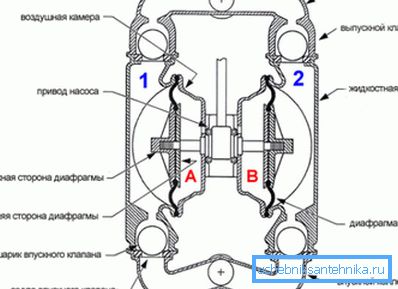

Este un design al unui solenoid cu una sau două diafragme și supape de control. De câteva ori pe secundă, solenoidul este alimentat cu energie electrică, iar membrana atașată la miezul său împinge apa din camera de lucru în conducta de alimentare. Cursa de întoarcere a miezului este asigurată de un arc sau de un circuit electric suplimentar.

Valoarea principală a schemei membranare - ieftinitatea marginală, care rezultă direct din simplitatea designului.

În puțuri, pompele cu diafragmă sunt destul de scăzute în popularitate datorită două caracteristici:

1. Vibrația generată de solenoid este distrugătoare pentru pereții fântânii. Accelerează foarte mult înfundarea trunchiului.
2. Deoarece membranele sunt deformate în timpul funcționării dispozitivului, durata sa de revizie este limitată la unu până la doi ani. Înlocuirea membranelor este o operație destul de simplă, dar ridicarea pompei de puț nu este foarte mare.

Cu toate acestea, utilizarea în puț, evident, permite neglijarea ambelor dezavantaje ale circuitului.

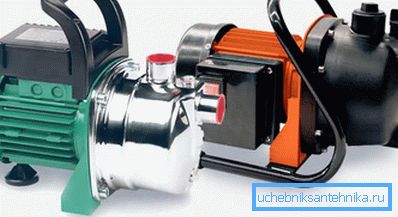

Pompă de suprafață

După cum sugerează și numele, acest dispozitiv este montat pe o suprafață; un furtun rigid sau o conductă este coborât pentru a ridica apa din puț.

Ce dă un astfel de aranjament?

• Problemele legate de impermeabilizarea motorului sunt eliminate complet. Apa pur și simplu nu vine în contact cu el: motorul electric și melcul sunt distanțate în spațiu, numai axul le conectează.
• Reparațiile și întreținerea sunt mult simplificate, deoarece nu necesită echipament de ridicare.
• Lipsa de presiune din cauza unui decalaj suficient de mare între rotor și carcasa cohleei poate fi compensată prin simpla creștere dimensiunile lor liniare, care în acest caz este practic nelimitat.

Dezavantajul amplasării stației de pompare deasupra nivelului apei este că adâncimea la care poate apărea această apă este limitată la șapte până la opt metri. Cu un motor diferențial mai mare doar la ralanti.

Cu toate acestea: pentru pompele mici este adesea folosită o modificare curioasă. Acestea sunt instalate pe cadru, atașate insulei care plutește în puț. Ridicarea este asigurată de spumă groasă; mărimea insulei, aproape egală cu suprafața oglinzii de apă, nu permite ca structura să se răstoarne.

Caracteristicile funcționării

La ce ar trebui să fiu atenți, prin conectarea pompei centrifuge cu sistemul de alimentare cu apă cu mâinile mele?

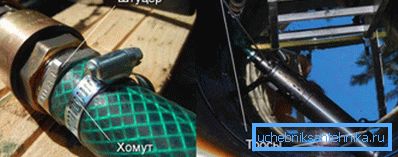

• Cele mai bune cabluri sunt fabricate din oțel inoxidabil. Au rezistențe la întindere de până la o tonă; mai mult decât atât: această rezistență nu scade în timp datorită coroziunii.
• Pompa cade și se ridică strict pentru cablu. Cablul de alimentare și conducta de presiune sau furtunul sunt selectate pe coardă cu cleme din plastic.
• Imediat după ieșire se pune o supapă de reținere. În caz contrar, apa din sistemul de alimentare cu apă după oprirea alimentării va fuziona în puț.

• Dacă pompa este utilizată nu numai pentru irigații, ci și pentru alimentarea cu apă la domiciliu, senzorul de hidroacumulare și presiune este inclus în tubulatură. În acest caz, puterea va fi alimentată de motor doar atunci când presiunea din sistem scade la o valoare critică.

Planul B: un rezervor de stocare poate fi inclus în sistemul de alimentare cu apă. Acesta este instalat în partea de sus a sistemului de alimentare cu apă și este completat cu cel mai simplu senzor de nivel de flotor.

concluzie

Dacă unele puncte au fost neclare pentru cititor, el poate găsi răspunsurile vizionând videoclipul din acest articol. Mult noroc!
