În zilele noastre, marea majoritate a surselor sunt echipate cu echipamente electrice pentru pomparea apei, iar pompele de mână pentru puțuri sunt destul de rare. Între timp, acest tip de dispozitiv este perfect ca opțiune de rezervă în caz de întrerupere a alimentării și ca principal tip de alimentare cu apă pe teren.

Toată lumea știe că dezastrele meteorologice și defecțiunile de echipament pot lăsa zone întregi fără electricitate, caz în care pompa de mână servește ca o garanție că nu veți avea nicio întrerupere.

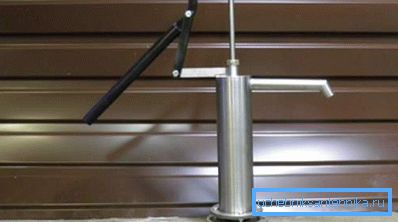

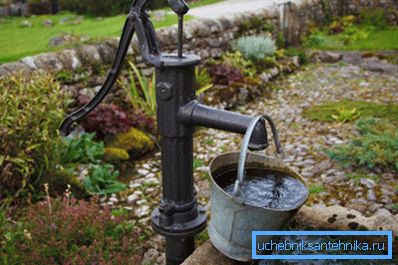

În fotografie: pompa de mână nu depinde de electricitate, deci poate fi pusă absolut oriunde.

Tipuri și caracteristici ale echipamentului

De fapt, opțiunile pentru dispozitivele manuale de pompare a apei nu sunt atât de multe, majoritatea dintre ele diferă în ceea ce privește caracteristicile de proiectare și configurația nodurilor utilizate. Principiul de funcționare este similar pentru toate dispozitivele, dar acestea diferă în funcție de adâncimea de la care se va lua apa.

Pompe cu pistoane

După cum știți, acest tip de echipament este cel mai potrivit pentru puțurile de tipul abisinian, dar poate fi de asemenea utilizat în prize de apă cu o configurație diferită. Principalul avantaj al acestor dispozitive este simplitatea și fiabilitatea..

Și dacă aveți un set mic de echipamente, unelte, dacă doriți, puteți face o pompă de apă de mână pentru un fântână cu propriile mâini. Trebuie să recunoașteți că este puțin probabil să puteți face orice alt tip de echipament.

Designul unei pompe cu piston pare complicat, dar, de fapt, totul este simplu.

Luați în considerare în detaliu toate caracteristicile acestui design:

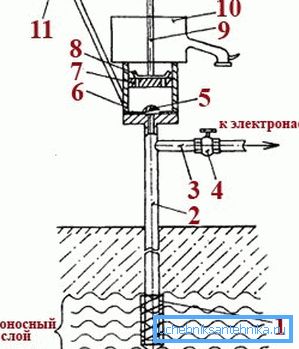

  • Apa este extrasă din acvifer prin orificiul de admisie a apei 1. În funcție de tipul puțului, acesta poate fi un joc cu un filtru (puț abezinian), un filtru de plasă sau un filtru din plastic.
  • Țeava 2 conduce la suprafața pământului, diametrul și lungimea acestuia pot varia, dar trebuie avut în vedere faptul că trebuie să respecte următoarele cerințe: datorită faptului că pompa aspiră apă, pereții conductei trebuie să fie rigizi. Cel mai potrivit metal sau plastic.
  • Dacă pompa de mână va fi utilizată în paralel cu cea electrică, înainte de coloana de pompare este necesară desprinderea țevii prin care apa va curge în casă.
  • Un alt detaliu important atunci când se utilizează două tipuri de echipamente în paralel este un robinet pe o ramură. Când pompezi apa manuală, trebuie să fie închisă, altfel apa va merge în două direcții și va trebui să pompezi mult. Dar cel mai simplu mod de a pune o supapă de control, și nu trebuie să blocați în mod constant linia.
  • Apoi vine corpul pompei de mână, în care sunt amplasate toate părțile principale de lucru.
Corpul pompei este cel mai bun din oțel inoxidabil - acest material vă va servi de mai mulți ani
  • Ventilul disc 5 funcționează după cum urmează: când pistonul se ridică, sub el se formează un vid, prin care diafragma se deschide și întregul spațiu este umplut cu apă.
  • Cilindrul 7 este unitatea principală de pompare, care, deplasând în sus și în jos, pompează apa prin două supape.
  • Valva pistonului 8 este amplasată pe partea superioară și funcționează în conformitate cu următorul principiu: pistonul, care se deplasează în jos, presează pe apă, care închide supapa 5, deschide valva pistonului și spațiul este umplut cu apă. Iar atunci când mecanismul se deplasează în sus, aceeași forță de apă închide supapa 8, iar lichidul se presează în recipient sau se toarnă imediat.
  • Capacitatea 10 poate sau nu să fie prezentă în proiectare, totul depinde de caracteristicile utilizării.
  • Pistonul se deplasează cu ajutorul tijei 9, care este conectată printr-o balama cu o bară de echilibrare, care servește și ca mâner pentru muncă.

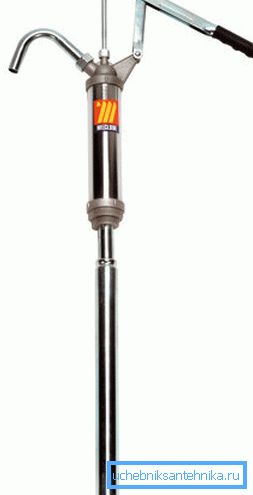

În fotografie: seamănă cu structura în stare asamblată

După cum puteți vedea, principiile de bază ale fizicii stau la baza funcționării acestui mecanism. Nu este nimic complicat în proiectare, deci este atât de fiabil și de modest.

Trebuie menționat faptul că este posibil să se utilizeze pompe cu pistoane cu o adâncime de apă de maximum 10 metri, în caz contrar, vidul creat de dispozitiv nu va fi suficient pentru ridicarea apei. (A se vedea și articolul Conectarea unei stații de pompare la un puț cu mâinile tale.)

Pompele tijei de pompare

Acest tip de echipament seamănă în multe feluri cu cel precedent, dar există diferențe structurale, prin care astfel de pompe pot pompa apa din adâncimi mari. Principalul lor avantaj este amplasarea mecanismului de pompare, este la partea de jos, deci adâncimea nu contează atât de mult.

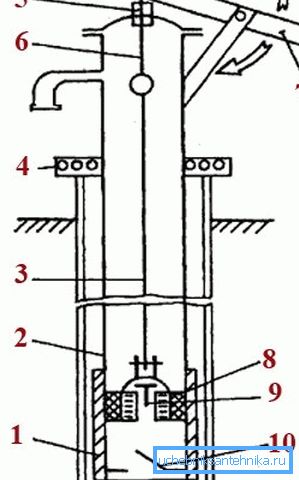

Schema dispozitivului de pompare a tijei manuale a dispozitivului

Luați în considerare principiul funcționării acestui dispozitiv:

  • Cilindrul de pompare 1 este situat chiar în partea de jos a desenului, principalul element din acest nod este forța și corectitudinea geometrică.
  • Cilindrul este conectat la o conductă de apă care se deplasează la suprafața însăși, unde este fixată rigid pe carcasa puțului sau pe peretele de beton al puțului cu o clemă specială.
  • Țeava de la suprafață este un set de tije 3, cu care forța va fi transmisă mecanismului.
  • Tijele sunt conectate la unitatea principală de pompare, pistonul 8, cu ajutorul unui sistem special. Această parte trebuie să fie bine montat pe cilindru, deoarece performanța sistemului depinde direct de aceasta.
  • La partea inferioară a cilindrului este o supapă de aspirație 10, care poate avea diferite configurații - atât disc cât și bile. Se deschide când pistonul se deplasează și se închide când se mișcă în jos.
  • Supapa 9 este situată în mijlocul pistonului, ar trebui să fie o canelură specială pentru o performanță mai bună.
  • În partea superioară a tijei este conectată tija 6, care este legată pivotant cu greutatea echilibrată 7, care îndeplinește funcțiile mânerului de antrenare.
  • În locul ieșirii tijei din corp, se pune o garnitură de ulei 5, servind pentru a preveni pătrunderea murdăriei și a precipitațiilor în structură.
Pompa tijei de pompare poate pompa apa de la o adâncime mare.

Sfat! După cum arată practica, cea mai bună etanșare a pistonului din cilindru poate fi asigurată într-un mod destul de simplu: prin atașarea unei bucăți de cauciuc sau piele la partea superioară, se taie în funcție de modelul orificiului.

Principalele caracteristici ale funcționării pompelor de tijă de aspirație, care trebuie luate în considerare:

  • Amintiți-vă că supapa inferioară trebuie să fie întotdeauna în apă, astfel încât este necesar să se scufunde conducta în apă, astfel încât atunci când pomparea structurii să nu depășească nivelul orizontului de apă.
  • La instalarea și fixarea designului, pistonul trebuie să fie reglat astfel încât în ​​poziția inferioară să nu ajungă la supapă cu 5-6 centimetri.

Principiul de funcționare a dispozitivului este destul de simplu: atunci când pistonul se deplasează în jos, supapa inferioară se închide și presiunea apei deschide supapa superioară, ca urmare a faptului că fluidul trece în spațiul de deasupra cilindrului. Când se deplasează în sus, procesul este inversat: apa închide supapa superioară și un vacuum sub piston deschide supapa de jos.

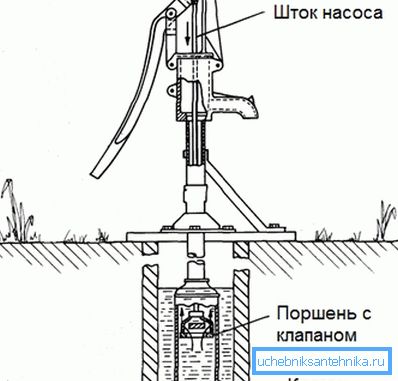

Tijă mișcă pistonul în sus și în jos, astfel încât apa să fie pompată la suprafață

Principalele caracteristici ale pompei de auto-fabricare

După cum știți, echipamentele pot fi cumpărate în formă finită, dar adesea prețul lor este destul de ridicat și astfel de costuri nu sunt justificate atunci când sunt utilizate la dacha sau ca opțiune de rezervă.

În acest caz, puteți să faceți singur dispozitivul, iar instrucțiunile noastre vă vor ajuta:

  • Carcasa pompei, opțiune ideală - o bucată de țeavă din oțelul obișnuit sau din oțel inoxidabil. Lungimea piesei trebuie să fie de aproximativ 80-100 cm. Înainte de utilizare, suprafața interioară trebuie să fie verificată pentru a netezi pentru cea mai bună performanță.

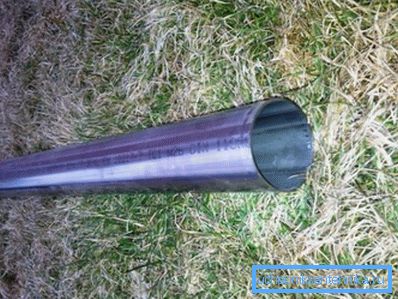

Tub din oțel inoxidabil cu un diametru de 80 mm - ideal pentru carcasa pompei
  • Capacul superior este realizat fie din metal, fie din material plastic durabil. O gaură pentru tulpină este făcută în mijloc și este prevăzută o garnitură de etanșare pentru a asigura cea mai mare fiabilitate.
  • Următorul lucru este de a avea grijă de fabricarea pistonului - plastic adecvat sau metal. Ideal - o bucată de țeavă cu diametru mai mic, care trece în interior cu goluri mici. Nu uitați de garnitura din cauciuc sau din piele, cu cât pistonul se va deplasa mai strâns, cu atât performanța va fi mai mare, totuși, forța prea strânsă face dificilă funcționarea unei pompe bune.
  • Țevile pe care va curge apa trebuie să fie suficient de puternice și dense, utilizarea furtunurilor nu este permisă.
  • Acordați o atenție deosebită supapelor, acestea ar trebui să fie destul de fiabile, pentru a nu permite aprinderea apei atunci când pompa nu funcționează. Această lucrare se realizează cel mai bine cu ajutorul unui profesionist calificat.

Notă importantă! Mulți fac greșelile de a instala pompa fără bază, proiectul fiind ulterior slăbit, ceea ce poate duce la spargerea componentelor individuale. Cel mai bine este fixarea fermă a corpului și, dacă este un fântână abisiniană, puteți turna o cravată mică.

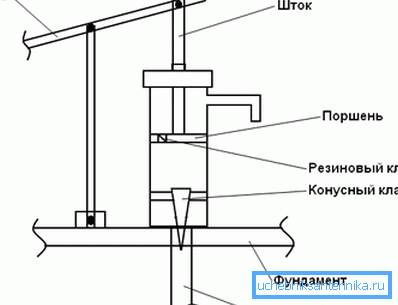

Una dintre opțiunile de montare a echipamentului este că corpul și suportul pârghiei sunt atașate la baza betonului

concluzie

În ciuda automatizării totale a mijloacelor noastre de trai, este mai bine să aveți întotdeauna o opțiune de rezervă în caz de întreruperi de energie. (Vezi și articolul Cum să alegeți o pompă pentru un puț: criterii de selecție.) De aceea pompele de mână nu își vor pierde niciodată relevanța. Videoclipul din acest articol vă va ajuta să înțelegeți mai bine acest tip de echipament.
