Pompă de suprafață pentru un puț: caracteristici,

Pompele de suprafață pentru puțuri permit pomparea apei de la o adâncime mică, ceea ce este important pentru proprietarii de case de țară și zone suburbane.

Vom vorbi despre principalele caracteristici și caracteristici ale acestor dispozitive, precum și despre cum să instalăm pompa de suprafață în puț.

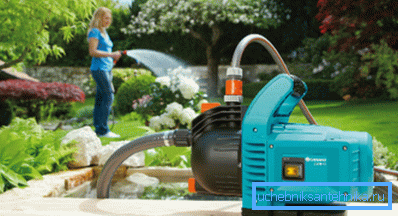

Pompă de suprafață

Dispozitiv și scop

Pompele de suprafață funcționează pe principiul aspirării apei prin crearea unui vid la capătul furtunului de aspirație, care este scufundat de celălalt capăt în apă. Astfel, există o diferență de presiune la capetele diferite ale furtunului, iar la vidul complet la partea de aspirație va fi valoarea presiunii atmosferice, adică aproximativ 760 mm Hg.

Dacă înlocuim coloana de mercur cu o coloană de apă, înălțimea unei astfel de coloane va fi de 10,3 metri, ceea ce înseamnă că, cu un vid complet pe partea de aspirație, apa poate crește cu nu mai mult de 10,3 metri.

Luând în considerare pierderile de frecare ale apei împotriva pereților conductelor și un vid incomplet în sistem, înălțimea maximă a apei unei astfel de pompe nu va depăși 9 metri și dacă luați în considerare partea orizontală a țevii de aspirație, se va dovedi că înălțimea reală de lucru va fi de 7 - 8 metri.

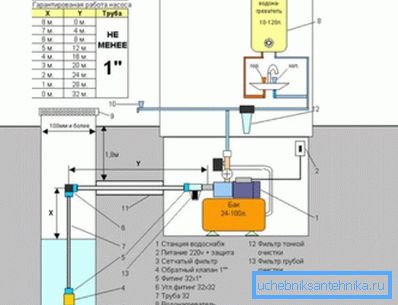

Fiți atenți! La calcularea parametrilor, luați în considerare distanța dintre puțurile pompei de suprafață. Aici ar fi adecvat următoarea formulă: Y = 4 (8-X), unde Y este lungimea părții orizontale a țevii, X este înălțimea de aspirație. Adică, patru metri din partea orizontală sunt echivalente cu un metru de ridicare.

Fiți atenți! Din calculul de mai sus putem concluziona că pompa de suprafață este proiectată să ridice apa la o înălțime de până la 8 metri. Acest lucru vă permite să utilizați acest aparat pentru aportul de apă de la corpuri de apă deschise, puțuri de nisip și puțuri de nisip puțin adânci.

Prin proiectare, pompele externe sunt împărțite în trei tipuri principale:

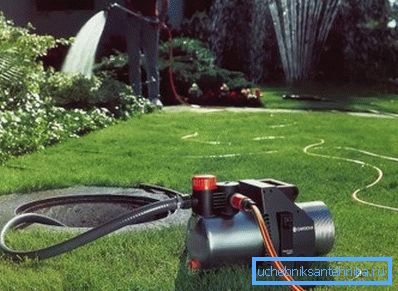

1. Vortex. Dispozitivele cele mai compacte și mai ieftine, capabile să creeze o presiune suficient de mare în sistem, dar au o eficiență scăzută - nu mai mult de 45%. Acestea sunt utilizate în principal pentru irigații și pomparea apei din incintele inundate, însă eficiența scăzută și fiabilitatea redusă nu ne permit să recomandăm acest tip de echipament ca unitate permanentă pentru un sistem autonom de alimentare cu apă;
2. Centrifugal. Dispozitive mai scumpe și mai fiabile care creează cel puțin mai puțin decât vortexul, dar o presiune amplă pentru a asigura funcționarea instalațiilor sanitare. Acestea au o eficiență ridicată - până la 92% - cu o fiabilitate suficientă pentru utilizarea continuă, ceea ce permite utilizarea acestui tip de echipamente în funcționarea stațiilor de pompare a aprovizionării cu apă;

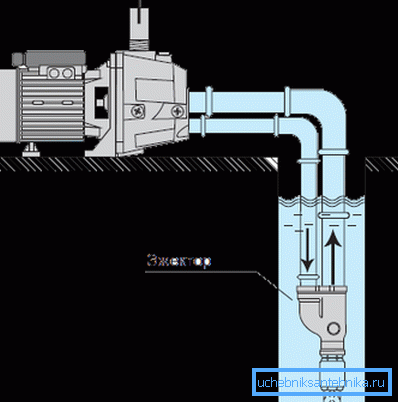

3. Ejector. Acestea au două circuite de circulație a apei: în primul circuit, lichidul este alimentat de duza ejectorului, unde datorită efectului Bernoulli este creată o diferență de presiune și apa este aspirată din mediul extern - al doilea circuit. Această soluție vă permite să micșorați ejectorul la o adâncime și să rezolvați problema limitării înălțimii de aspirație, dar acum folosiți unități submersibile mai eficiente, raportul preț / calitate fiind mai ridicat.

După cum vedem, modelele de pompe centrifuge s-au dovedit a fi cele mai practice, așadar ne vom ocupa mai mult de ele.

Unitatea centrifugală aranjată este destul de simplă:

• Două acționări sunt fixate rigid pe arborele de antrenare al cutiei de viteze, în centrul căruia există un orificiu;
• Gaura comunică cu spațiul inter-disc, în cazul în care plăcile înclinate sunt lipite, creând canale din centrul spațiului până la marginile sale, care sunt conectate la un rezervor colector (difuzor) care comunică cu furtunul de alimentare;
• Un furtun de aspirație este conectat la orificiul din centrul discului;
• Dacă furtunul de aspirație și spațiul interdisk sunt umplut cu lichid și angrenajul este în mișcare, atunci lamele înclinate în direcția opusă rotației vor începe să împingă apă de la centru spre marginile spațiului dintre discuri datorită forței centrifuge;
• Ca urmare, se va crea un vid în zona centrului roții și a orificiului de admisie și în zona marginilor și comunicând cu furtunul de evacuare al difuzorului - o zonă cu presiune mărită;
• În aceste condiții, sistemul se va strădui pentru echilibru și apa va fi împinsă prin presiunea din rezervorul de acumulare de la marginea roții în furtunul de evacuare, în timp ce un vacuum va apărea în centrul roții și fluidul va curge din furtunul de aspirație sub presiune atmosferică.

Ca urmare, se creează o circulație continuă, iar apa este pompată de la un punct la altul, ceea ce era necesar pentru a obține. Cu toate acestea, pentru a lucra în sistemul autonom de alimentare cu apă a casei, unitatea de suprafață nu este utilizată independent din puț, ci este asamblată o așa-numită stație de pompare, care este descrisă mai detaliat în paragraful următor.

Stație de pompare

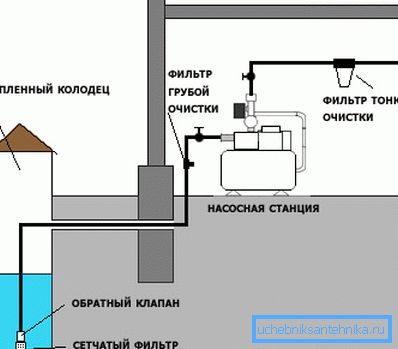

Pentru funcționarea normală a pompei de suprafață ca parte a sistemului de alimentare cu apă a unei locuințe, acesta este conectat la un rezervor de acumulare și un sistem automat de control al activării. Acest lucru este necesar pentru a reduce numărul de porniri pe unitate de timp.

Faptul este că atunci când porniți alimentarea cu energie a bobinei motorului, apar valori de vârf ale magnitudinii curentului, numite curenți de pornire. Acești curenți provoacă un efect distructiv asupra dispozitivului, prin urmare, din punctul de vedere al resurselor de lucru ale motorului electric, este mult mai bine să funcționeze cu cel mai mic număr de cicluri de pornire.

Pe de altă parte, funcționarea constantă a pompei nu este necesară și este neprofitabilă din punct de vedere economic, deoarece consumă o cantitate considerabilă de energie și golește fântâna. Evident, este necesar să se creeze o anumită cantitate de apă și presiune în sistem, care să acopere termostatele și robinetele permanente de deconectare și numai atunci când această presiune scade sub anumite valori, pompa va porni și va restabili rezerva.

În consecință, atunci când se atinge o anumită presiune de vârf în rezervorul de stocare, pompa se va opri automat.

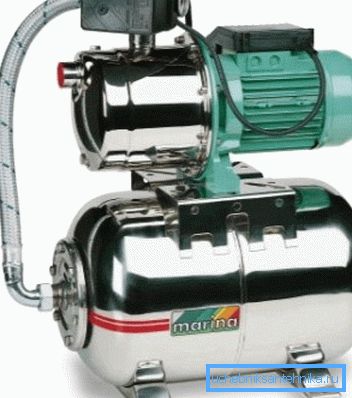

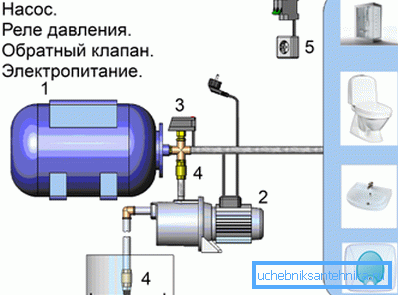

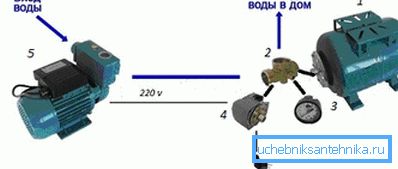

Așa că am ajuns la dispozitivul stației de pompare, iar piesele sale principale sunt:

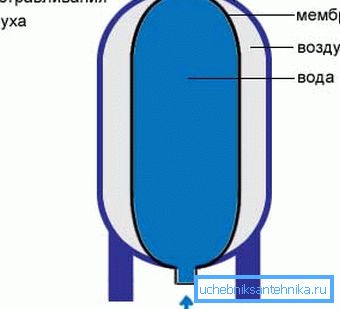

1. Hidroacumulatorul sau receptorul. Este un rezervor metalic sau plastic, în interiorul căruia este un bulb de cauciuc (membrană). În jurul pereii este comprimat la 3,5 atm. aerul și apa furnizate pereii sunt sub presiune constantă;

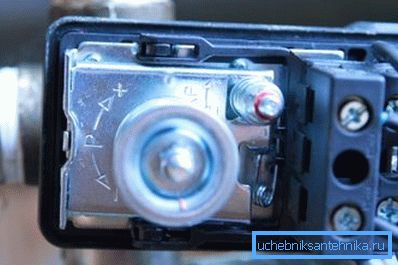

2. Comutator de presiune Este setat la valorile de declanșare inferioară și superioară, iar când se atinge limita inferioară, bornele închid circuitul și când se atinge limita superioară, acesta se deschide. Ca urmare, puterea pompei este pornită la o scădere critică a presiunii în rezervor, iar atunci când valoarea maximă este restabilită, se oprește;
3. Manometru. Un dispozitiv pentru măsurarea presiunii și controlul setărilor releelor ​​și al automatizării;
4. Pompă centrifugală;
5. Furtun de aspirație cu supapă de reținere și filtru la capăt;
6. Furtunul de dăruire (forțare);
7. Piuliță cu cinci pini. Necesar pentru comutarea tuturor părților listate într-un singur sistem.


Fiți atenți! Cu un receptor suficient de acumulator, sistemul rar va porni pompa, ceea ce va prelungi în mod semnificativ durata sa de viață, precum și prelungirea duratei de viață a demarorului motorului și a blocurilor de borne. În plus, în sistemul de canalizare nu vor exista vârfuri de presiune și ciocanul lor caracteristic de apă, care va proteja supapele și racordurile de țevi.

Conectarea stației de pompare la puț

Dacă intenționați să conectați pompa de suprafață la fântână cu propriile mâini, instrucțiunea noastră pas cu pas vă va ajuta:

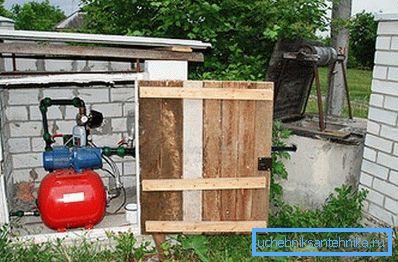

1. Stația de pompare (sau separat pompa) este instalată pe o bază fixă ​​fixă, iar picioarele sunt fixate cu șuruburi sau ancore. Se recomandă instalarea unei substraturi de cauciuc sub instalație pentru a reduce activitatea vibrațiilor dispozitivului;

1. Deschiderea de ieșire (alimentare) a pompei este conectată la iesirea de inch a racordului cu cinci borne cu un furtun sau direct;

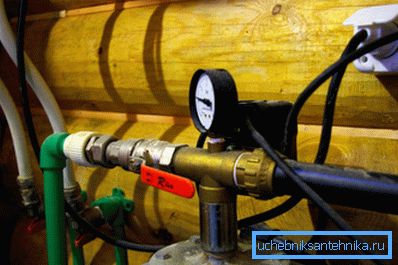

1. Rezervorul de hidroacumulare este, de asemenea, conectat la orificiul de ieșire al cilindrului cu ajutorul unui furtun moale sau direct;

1. Alimentarea restului de gaură este conectată la țevile sursei interne de alimentare la domiciliu;

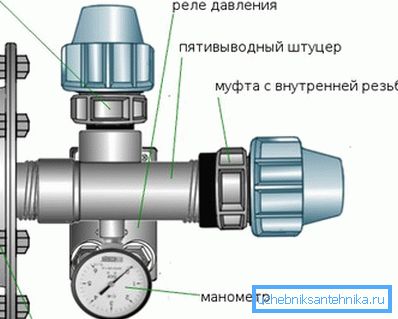

1. La gaura? inci pe manometrul de presiune al șurubului de montare;

1. Comutatorul de presiune este atașat la ultima gaură rămasă neutilizată a duzei;

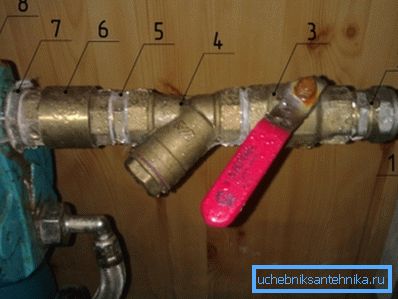

1. Portul de aspirație al pompei este conectat la conducta de admisie a apei;

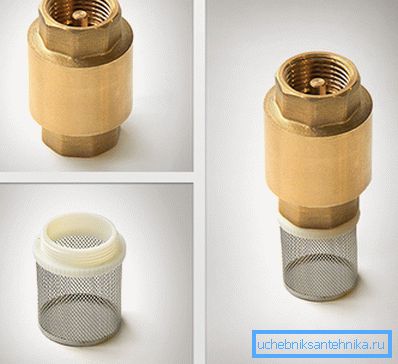

1. Capătul conductei de admisie a apei este prevăzut cu o supapă de reținere și un filtru de apă grosieră și coborât în ​​fantă (distanța până la fund este de cel puțin un metru);

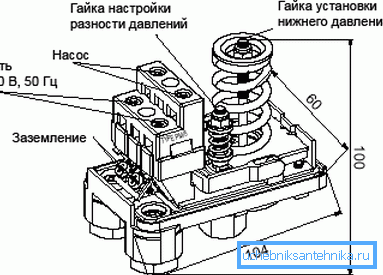

1. Cablul de alimentare al pompei este conectat la bornele normal deschise ale comutatorului de presiune și la releul propriu-zis - la priza de alimentare 220 V;

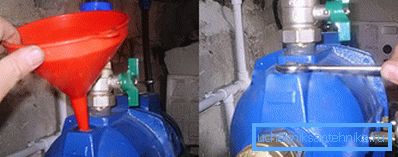

1. Spațiul de lucru al pompei este umplut cu apă printr-o gaură specială în carcasă și dispozitivul este pornit;

1. Macaralele din casă sunt închise și așteaptă umplerea rezervorului. Când rezervorul este plin și pompa este oprită, tăiați presiunea pe manometrul;
2. Apoi robinetele sunt deblocate și apa este eliberată până când pompa este pornită din nou. Inclusiv comutatorul de presiune;
3. În cele din urmă, comparați valorile de presiune obținute cu datele din pașaport ale receptorului și, dacă este necesar, reglați comutatorul de presiune.

Fiți atenți! Toate îmbinările fitingului cu țevile trebuie să fie prevăzute cu cuplaj cu piulițe de cap, iar între fiting și rezervor, precum și între fiting și conducta de apă trebuie să fie încorporate supape cu bilă.

concluzie

Pompele de suprafață sunt utilizate pe scară largă în sistemele autonome de alimentare cu apă pentru alimentarea cu apă a puțurilor și puțurilor de mică adâncime. Cu ajutorul ghidului nostru, veți putea conecta independent și stabili un sistem pentru livrarea apei dintr-o fantă sau altă sursă. Puteți studia problema mai profundă cu ajutorul videoclipului din acest articol.
