Pompe centrifuge pentru puțuri: istoria invenției și

Întrebarea despre cum să vă asigurați locuințele suburbane cu aprovizionare cu apă autonomă este relevantă astăzi pentru mulți proprietari de case. Nimeni nu vrea să transporte apă în găleți din puțuri. Jugul poate fi văzut numai în desene sau în muzee.

Gălețele au fost înlocuite cu pompe care pompeau apă în sistemul de conducte pe cont propriu. Principalul lucru este să faci alegerea potrivită atunci când echipăm bine cu un mecanism de ridicare.

Tipuri de pompe

Toate pompele care sunt utilizate pentru a ridica apa din puțuri sunt împărțite în două tipuri în funcție de locul instalării lor.

Acestea pot fi:

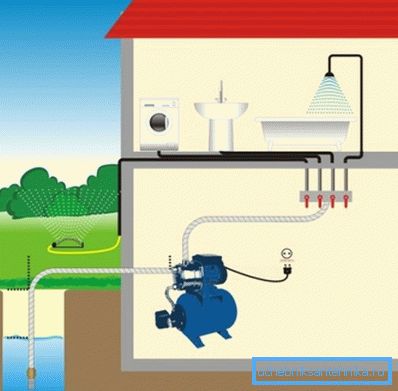

1. suprafață, când carcasa se află în apropierea puțului sau cu ajutorul unui flotor, se menține pe suprafața apei și pompează apa din adâncimea puțului;
2. scufundat, când unitatea însăși se află la o adâncime și furnizează apă prin furtunuri la suprafață.

Cele mai frecvente tipuri de viață de zi cu zi ale acestor unități sunt dispozitivele de suprafață.

Ele sunt folosite destul de larg:

1. pentru ridicarea apei potabile din puțuri;
2. pentru ridicarea apei potabile dintr-un puț;
3. pentru pomparea apei din subsolurile inundate;
4. pentru apa de irigare pompată din rezervoare.

Dezavantajul acestor mecanisme este acela că ei pot lua apă de la o adâncime de cel mult 8 metri. În consecință, aplicarea lor în puțurile adânci cu apă potabilă nu va funcționa.

Echipamentul submersibil de pompare adecvat pentru pomparea apei din puțuri este capabil să pompeze apa de la o adâncime considerabilă. Unitățile submersibile se disting prin mecanismul de swinging de apă.

Acestea sunt de trei tipuri:

1. vortex, în care pomparea apei apare datorită formării unui flux vortex, acestea au un rotor sub formă de disc plat cu lamele scurte;
2. centrifuga, pomparea se datoreaza fortei centrifuge, care creeaza un arbore cu lamele de elice situate pe acesta;
3. vibrație, în care pomparea are loc datorită diferenței de presiune rezultată pe diferite părți ale membranei, care este detaliul structural principal.

Alegerea tipului de unitate solicitat se face pe baza următorilor parametri:

1. adâncimea totală a puțului și nivelul apei din acesta;
2. cererea totală de apă;
3. indicatorii actuali ai presiunii apei estimate în aliniere;
4. diametrul gama de piloni.

Cele mai comune sunt astăzi modelele centrifuge de pompe submersibile pentru ridicarea apei din puțuri. Ele oferă performanțe suficiente și pot chiar să lucreze cu apă care conține impurități de nisip.

Aplicarea forței centrifuge

Pompele, ale căror acțiuni se bazează pe utilizarea forței centrifuge pentru ridicarea apei, sunt utilizate pe scară largă în timpul nostru. O pompă centrifugală submersibilă pentru un puț de pompare a apei prin rotirea unei roți speciale, care este atașată la arbore.

Un pic de istorie

Este foarte dificil acum să determinați cine a inventat primul care a folosit forța centrifugă pentru a ridica apa. Există schițe celebre făcute de Leonardo da Vinci. Potrivit acestora, este destul de posibil să presupunem că acesta a fost primul care a propus să pompeze apa prin utilizarea forței centrifuge într-un canal rotativ.

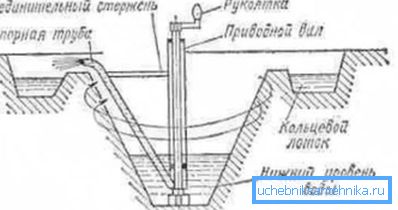

În practică, primul dispozitiv cunoscut a fost testat în 1732. Acesta a fost dezvoltat de LeDemur.

Esența acestei pompe a fost după cum urmează:

1. o țeavă a fost atașată la arborele vertical, legată rigid de ea printr-o bară de legătură;
2. capătul inferior al țevii a fost scufundat în apă;
3. arborele a început să se rotească, și conducta a fost rotită;
4. forțele centrifuge au determinat mișcarea apei în conductă.

Dar pompele centrifuge au devenit comune doar de la sfârșitul secolului al XIX-lea. În acest moment au apărut motoare termice și apoi electrice, ceea ce a făcut posibilă crearea unor unități chiar și în mai multe etape pentru puțurile adânci.

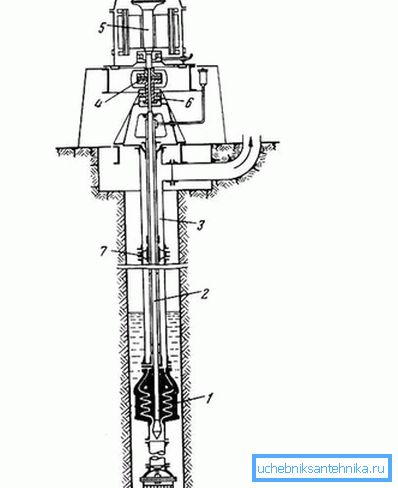

Inginerul rus V.A. Pushechnikov a dezvoltat o pompă cu mai multe etape, bazată pe aplicarea forței centrifuge pentru puțuri de până la 250 m adâncime.

Principiul dispozitivului poate fi descris după cum urmează:

1. cuplarea elastică servește drept conexiune a arborelui de antrenare cu motorul electric;
2. baia de ulei este direct sub cuplaj;
3. un rulment cu bile este introdus în baie, care ocupă sarcina axială;
4. uleiul pentru lubrifiere este furnizat printr-o șir de țevi suspendate de la cadrul de susținere;
5. coloana și arborele de antrenare sunt susținute pe rulmenți, care sunt plasați în paranteze în formă de cruce;
6. sunt instalate paranteze între îmbinările țevilor;
7. în cadrul suportului în sine există o cutie de umplutură, sub ea există o conductă de ramificație pentru țevi de injecție;
8. fitingul de aspirație al pompei este conectat la conducta de aspirație, există o plasă de siguranță pe conductă.

Acest design facilitează amplasarea pompei într-un puț cu diametru prea mic. Prima pompă a acestui proiect a fost produsă la sfârșitul anului 1899. Și a fost instalată pe o stație de pompare din Mytishchi.

Testele au avut succes, în curând au fost fabricate astfel de pompe centrifuge de fund în cantitate de 19 bucăți, care au fost instalate și pe această stație de pompare.

Este interesant faptul că îndeplinesc această comandă pentru unitățile de producție ar putea numai la Paris, la fabrica Farko, cu toate că o propunere pentru plasarea comenzii a fost trimis la cele 24 de plante în diferite țări. În literatura tehnică se poate găsi numele acestei pompe, ca "pompa Farka", și nu de numele designerului. (A se vedea și articolul Care pompă este mai bună pentru un puț: parametrii de selecție.)

Principiul funcționării modelelor moderne

Atunci când decideți cum să alegeți o pompă centrifugă pentru un puț, este necesar să înțelegeți parametrii de bază prin care diferă modelele.

Diferitele pompe centrifuge pentru un puț pot fi clasificate după cum urmează:

1. în funcție de numărul de roți disponibile, în cazul unei roți, atunci dispozitivele sunt monostabile, dacă sunt mai multe, apoi mai multe etape;
2. pe o presiune, de la o presiune scăzută sau medie până la valori ridicate;
3. prin alimentare cu apă, una sau două fețe;
4. metoda utilizată pentru a scurge fluidul în canalul spiralat din rotor poate fi spirală și turbină;
5. pe viteză, viteză redusă, normal, viteză mare.

Este important. În ciuda faptului că prețul modelelor cu mai multe etape este mai scump decât modelele cu o singură treaptă, mulți preferă să le instaleze. Faptul este că astfel de modele au o marjă de siguranță mai mare și nu se deteriorează datorită conținutului de apă din diferite impurități de ordin mecanic.

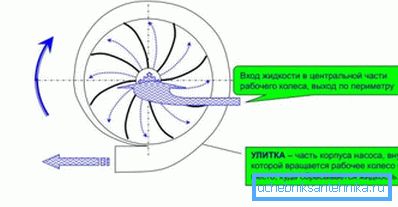

Principiul funcționării acestor mecanisme este după cum urmează:

1. apa este furnizată, datorită rotației rapide a rotorului creează un debit abundent;
2. forța centrifugală acționează prin deplasarea apei din centrele roților către locurile îndepărtate;
3. presiunea din interior crește, transferă fluidul în conductă;
4. presiunea din centrul rotorului scade în consecință;
5. apa curge prin conducta de aspiratie.

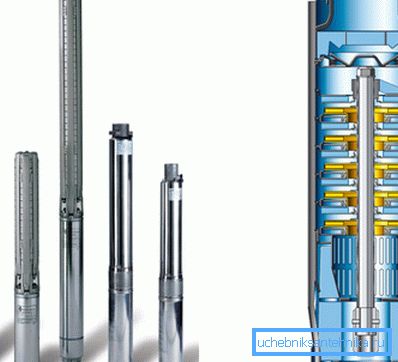

Pompa de adâncime arată ca un cilindru. Acest lucru vă permite să-l plasați în puțuri destul de înguste. Lungimea structurii poate fi de la 0,5 până la 2,5 metri, iar diametrul este de aproximativ 10 cm. În ciuda dimensiunilor modeste, aceste dispozitive pentru puțuri se caracterizează printr-o performanță excelentă.

Este important. Trebuie să vă asigurați că pompa în timpul funcționării nu ating pereții puțului de foraj. Dacă diametrul valvei este prea mic, este necesar să protejați unitatea prin introducerea unui inel de cauciuc pe corpul său.

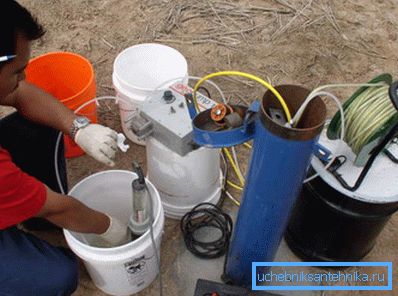

Instalarea unei pompe centrifuge în puț este efectuată de către specialiști, deoarece este foarte important să faceți totul corect dacă doriți să folosiți apa din puț pentru o perioadă lungă de timp fără să știți griji.

Unitatea este coborâtă în puț la o adâncime, asigurându-i-o cu un cablu de siguranță pe vârful sau capacul sondei. Cablul electric este conectat la pompă și este, de asemenea, trecut printr-o gaură specială din vârf.

Pompa trebuie să fie conectată la țeavă cu o piesă din alamă. Al doilea capăt al acestei țevi este conectat la orificiul de evacuare al capacului.

Dacă aveți experiență în domeniul de instalare, puteți face-o singură pentru a conecta pompa centrifugă la fântână. Principalul lucru este să respectați toate cerințele care descriu instrucțiunile pentru un anumit model.

Este important. Când se instalează echipamentul într-un puț la o adâncime mai mare de 80 de metri, se utilizează o țeavă care poate rezista la o presiune de 16 atmosfere. Cu o adâncime de instalare mai mică, este suficient să folosiți o conductă la 12,5 atmosfere.

Rezumat al

Echipamentele de pompare selectate corespunzător vor asigura funcționarea sistemului de alimentare cu apă într-un mod neîntrerupt. În videoclipul prezentat în acest articol veți găsi informații suplimentare despre acest subiect.
