Pompe submersibile pentru puțuri: prima cunoaștere

Cum funcționează o pompă de bine? Care sunt caracteristicile și cum să alegeți o pompă submersibilă pentru un puț? Ce trebuie să acordați o atenție deosebită atunci când o instalați?

În articol vom încerca să răspundem la aceste și la alte întrebări.

Condiții de lucru

Care sunt condițiile pentru pompele de puț de uz casnic?

Înțelegerea acestui lucru ne va da o idee mai clară despre caracteristicile care sunt cele mai importante atunci când evaluează un dispozitiv.

• Apa este pompată de pompă pentru răcirea motorului.. Calitatea răcirii este afectată, printre altele, de spațiul dintre corpul dispozitivului și pereții puțului: distanța prea mică este nedorită. Mai mult decât atât: în acest caz, există riscul de blocare a produsului atunci când coborâți sau eliminați.
• Pompa este suspendată la o anumită distanță de fundul puțului; în timp ce de cele mai multe ori coloana de apă de deasupra ei este de câțiva metri. În acest fel, variațiile sezoniere inevitabile ale nivelului apei subterane sunt compensate.
• Serviciu, pentru a spune ușor, dificil. Îndepărtarea produsului de la o adâncime de câteva zeci de metri nu este o sarcină trivială în sine; deformarea puțului de foraj poate face imposibilă.

Rețineți: dacă instalarea unei pompe submersibile în puț cu mâinile tale este destul de fezabilă, atunci ridicarea acesteia atunci când carcasa este deformată poate necesita implicarea echipamentului de foraj.

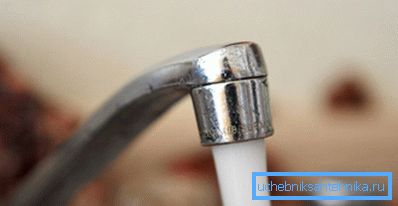

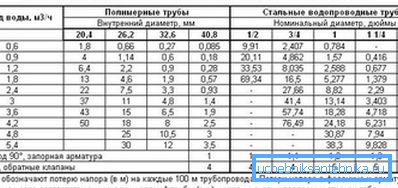

• Presiunea pe care unitatea ar trebui să o creeze nu este limitată de distanța până la suprafață. Este nevoie de un exces, care nu numai că va crea suficientă presiune pentru a opera rezervoarele de scurgere și mixere, dar și pentru a depăși rezistența hidraulică a țevilor.

clasificare

Deci, care sunt dispozitivele pe care le discutăm?

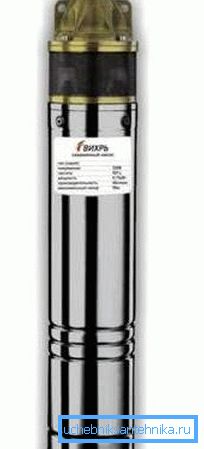

vârtej

Designul său este destul de simplu: rotorul creează o presiune excesivă la o distanță de axa de rotație; de-a lungul axei, dimpotrivă, are loc o scurgere, care asigură aportul de apă din fântână. Se pare că schema este simplă și tolerantă la erori, astfel încât prețul pompei va fi minim, iar durata de viață va fi mare.

Totuși, ca întotdeauna, diavolul se află în detalii.

Rețineți ce presiune ar trebui să creeze această unitate. La zeci de metri, nu? Pentru a se asigura că presiunea de ieșire mai mare de 7-9 kgf / cm2, spațiul dintre rotor și carcasa trebuie estimate fracțiuni de milimetru - altfel apa va alungare pur și simplu un cerc.

Dacă pătrunderea particulelor mari care pot înclina rotorul poate împiedica filtrul grosier la intrare, atunci ce să faceți cu abrazivii mici? Ei poartă lame și distrug coca; ca urmare, sunt necesare reparații costisitoare, rezultând o înlocuire completă a părții de pompare.

Căpitanul Evidența sugerează că pompele cu turbionare sunt utilizate numai pentru puțurile cu apă excepțională, care nu conțin mai mult de 30 de grame de impurități pe metru cub de volum.

șurub

Șuruburi de pompare - exact opusul vortexului în ceea ce privește pretenția față de impurități. Se confruntă cu ridicarea de lichide care conțin până la 50% din nisip și alte materii suspendate. Cum se realizează acest lucru?

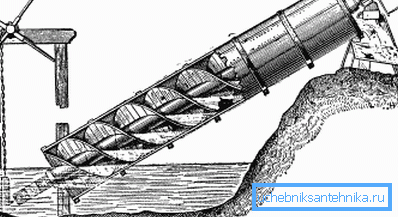

În centrul proiectului este șurubul Archimedes (sau viermele), un element structural folosit de inventatorul antic grec pentru ridicarea apei în antichitate. Rotirea, creează zone în mișcare dinamică de presiune înaltă.

Un astfel de dispozitiv generează câteva caracteristici de proiectare.

• Necesitatea unui motor separat, precum și problemele legate de impermeabilizarea lui, dispare. Viermele rotativ însuși este rotorul motorului electric, iar corpul este statorul său.
• Eficiența dispozitivelor este de numai 50-70%, ceea ce este mult mai rău decât cel al soluțiilor concurente. O parte din energie este cheltuită pentru amestecarea inutilă și încălzirea apei: rezistența hidraulică proprie a pompei este extrem de ridicată.
• Productivitatea este, de asemenea, considerabil mai scăzută decât cea a concurenților.
• Apa de ieșire necesită filtrare obligatorie. Cu toate acestea, dispozitivele de acest tip sunt mai des folosite pentru a nu funcționa continuu în puțuri, ci pentru a le curăța în timpul lipirii sau în timpul pregătirii pre-operaționale.
• Din spațiul dintre vierme și carcasă (așa-numita potrivire de compresie) depinde de performanța pompei. Pe măsură ce piesele sunt mai stricte, cu atât performanța și presiunea la ieșire sunt mai ridicate.

Totuși, resursa statorului în același timp scade în mod repetat, datorită gradului în creștere al uzurii mecanice.

• Dacă rotoarele sunt posibile solide și rezistente la uzură (utilizat de obicei din oțel inoxidabil), materialele elastice sunt utilizate pe scară largă pentru membrane interne statoare, inclusiv compoziții pe bază de cauciuc.

membranoasă

Ieftinitatea dispozitivelor de acest tip este dincolo de concurență. Motivul său este în simplitatea designului său: membrana elastică este acționată de un solenoid, la care este alimentată o sursă de energie de înaltă frecvență în circuitul de comandă; supapele cu bilă fac ca apa să se deplaseze în direcția corectă, blocând mișcarea acesteia în timpul cursei de întoarcere a membranei.

În ciuda ieftinității, un cumpărător potențial poate fi sfătuit să păstreze cât mai mult posibil de la pompele cu diafragmă.

Care este motivul acestei instrucțiuni?

• Resursa membranei este limitată, indiferent de calitatea acesteia și de materialul utilizat pentru fabricare. Este deformat în procesul de lucru, care, în mod inevitabil, la un moment dat duce la distrugerea lui. Ridicarea pompei pentru întreținere, după cum ne amintim, este o plăcere dubioasă.
• O supapă cu bilă înțepată de nisip sau de o mică pietricică determină funcționarea pompei în repaus, cu o defecțiune foarte rapidă a solenoidului.

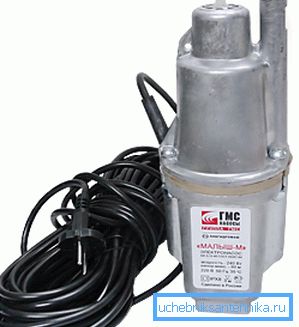

• Presiunea și performanța unui astfel de produs sunt sub orice critică. Reprezentantul tipic al acestei clase - Malysh-ul domestic - a fost utilizat pe scară largă în urmă cu câteva decenii în puțuri de țară și fântâni superficiale; Acum, toate dispozitivele cu membrană sunt practic înlocuite de următorul tip de pompe - centrifugale.

centrifugal

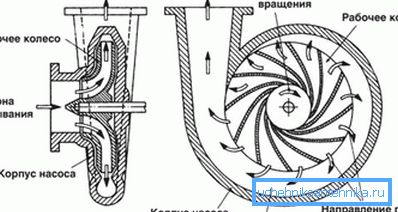

În cadrul acestei scheme, majoritatea dispozitivelor vândute în prezent funcționează. Din punct de vedere structural, ei seamănă puternic cu vortexul; totuși, diferența dintre rotor și carcasă este mult mai mare, ceea ce face ca designul să fie mai puțin sensibil la impurități. Particulele cu dimensiuni de până la 2 milimetri și cantitatea de suspensii de până la 150 de grame pe metru cub nu creează probleme.

Care sunt presiunile și performanțele oferite? La urma urmei, ar părea evident că principalele caracteristici tehnice ale pompelor submersibile pentru puțuri - capul și productivitatea - ar trebui să crească catastrofic cu creșterea spațiului dintre rotor și carcasă, nu-i așa?

Problema este rezolvată simplu și grațios. Pe arborele motorului sunt instalate succesiv mai multe etape, fiecare dintre ele fiind formată dintr-un rotor și un difuzor. Fiecare etapă crește presiunea cu 5-10 metri; Ca urmare, suprapresiunea la ieșire poate fi de 20 sau mai multe atmosfere.

selecție

Deci, puțul este forat, carcasa este instalată. Suntem în magazin și vom achiziționa un dispozitiv care, în următorii câțiva ani, ne va oferi apă potabilă și destinată nevoilor gospodăriei. Ce trebuie să cauți când cumperi?

Presiunea pe cap

Presiunea nominală nu trebuie să fie mai mică decât este necesară; Cu toate acestea, un exces semnificativ al acestuia este de asemenea nedorit: rezultatul va fi nu numai consumul excesiv de energie, ci și problemele potențiale cu conexiuni flexibile (nu sunt foarte rezistente la presiuni de lucru ridicate).

Cum de a calcula nevoia?

1. Luați adâncimea pompei. Distanța minimă de la fundul puțului este de aproximativ un metru; luând în considerare fluctuațiile nivelului apei subterane, se recomandă coborârea pompei la aproximativ 5-10 metri de suprafața apei. Adâncimea părților goale și umplute cu apă ale trunchiului este măsurată cu ușurință cu o frânghie de greutate de plumb - este suficient să se măsoare partea uscată și umedă a frânghiei.
2. Valoarea rezultată este adăugată la 30 de metri. Presiunea excesivă ar trebui să creeze presiunea necesară funcționării normale a mixerelor și supapelor de umplere din sistemul de alimentare cu apă.
3. 10% se adaugă la rezultatul pentru pierderile neefectuate.

Deci, pentru o pompă imersată la o adâncime de 40 de metri, este de dorit capul nominal de (40 + 30) * 1.1 = 77 metri.

Rețineți: în practică, rezultatul este rotunjit până la zeci de metri. În cazul nostru, merită să cumpărați un dispozitiv cu o presiune nominală de 80 m.

productivitate

În mod ideal, ar trebui să fie mai mare decât cererea de vârf a apei din familie, dar să nu depășească debitul. Pentru o familie de 4 persoane, se ia de obicei un dispozitiv cu o capacitate de aproximativ 50 de litri pe minut; nevoia de udare a parcelelor din curte, această valoare se dublează aproximativ.

Cum să determinați (chiar și aproximativ) debitul?

1. Determinați înălțimea coloanei de apă de deasupra pompei. Măsurarea acesteia, după cum deja știm, nu este dificilă ca o scufundare pe o funie.
2. Pompează bine complet.
3. Aflați cât timp va reveni nivelul apei. Pentru a face acest lucru, facem măsurători periodice cu un interval mic.

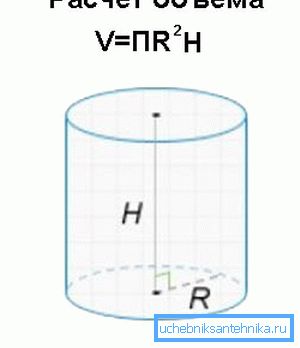

4. Împărțim volumul de pompare și apoi intrăm în puț pentru timpul scurs. Cum se calculează volumul coloanei de apă cu înălțimea cunoscută? Este egal cu produsul acestei înălțimi cu pătratul razei carcasei și numărul pi. Astfel, un stâlp cu o înălțime de 10 metri și un diametru de 10 cm are un volum de 10 x (0,05 × 2x3,1415) = 0,0755 m3 sau 78,5 litri.

diametru

În majoritatea cazurilor, este de 4 inci (aproximativ 10 centimetri); cu toate acestea, există modele de 3 inci în gama de producători.

Notă: cu performanțe egale, o pompă cu un diametru mai mic este de obicei mai scumpă. Cu cât sunt mai mici dimensiunile motorului, cu atât este mai greu să asigure cuplul necesar.

producător

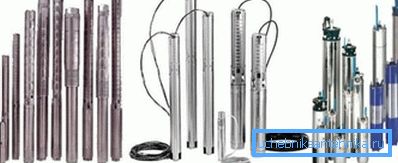

De regulă, produsele producătorilor renumiți (Grundfos, Pedrolo, Wilo și așa mai departe) durează mai mult și creează mult mai puține probleme pentru proprietari. În cazul eșecului echipamentelor, companiile au dezvoltat o rețea de servicii.

montare

Instalarea reală a pompei submersibile în puț arata astfel:

1. Fântâna este pompată, curățând nisipul și praful. Desigur, dacă este posibil.
2. La ieșirea clemei de pompare este atașată conducta de plastic pentru transportul apei. În plus, dispozitivul este suspendat pe un cablu din oțel cu protecție anti-coroziune.

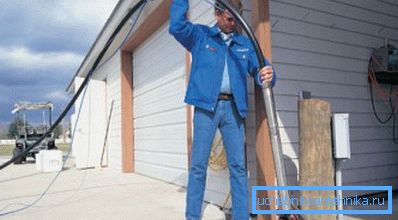

3. Apoi unitatea este coborâtă în sondă. Amintiți-vă: distanța până la fund nu trebuie să fie mai mică de un metru, în caz contrar probabilitatea de captare a nămolului și a nisipului este mare.

1. Cablul este fixat bine pe vârf. Țevi pentru apă și cablu sunt puse în casă.

Atenție: conducta este așezată sub nivelul de înghețare a solului.

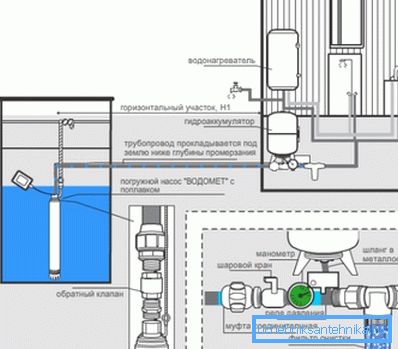

La conectarea la alimentarea cu apă, totuși, merită luată în considerare un număr de nuanțe.

• Dacă supapa de reținere nu este prevăzută în proiectarea pompei însăși, aceasta este instalată după aceasta. Fără o supapă când motorul este oprit, apa din sistemul de alimentare cu apă va curge în fantă.
• Instalarea hidroacumulatorului este extrem de de dorit. Acesta va alinia vârfurile de utilizare a apei; în plus, dacă este disponibilă, pompa va rămâne inactivă pentru o mare parte din timp, ceea ce va economisi energia electrică și resursele.
• Dispozitivele de mare putere necesită un demaror care crește treptat curentul de pornire.

concluzie

Sperăm că alegerea și instalarea nu vor cauza cititorilor dificultăți serioase. Videoclipul din acest articol va oferi informații utile suplimentare. Mult noroc!
