Pompele pentru alimentarea cu apă dintr-un puț: să organizăm

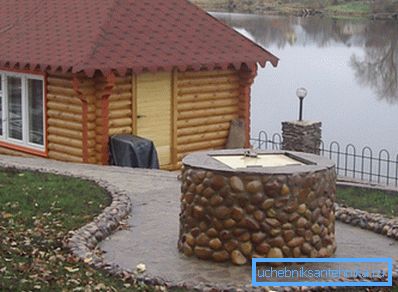

Cum să organizați o alimentare permanentă cu apă a unei case cu o sursă de apă? Ce elemente ar trebui să includă instalațiile sanitare? Care sunt semnele pentru alegerea unei pompe submersibile? Să încercăm să răspundem la aceste întrebări.

schemă

element

Să începem cu o listă de elemente de bază care ar trebui să includă cea mai simplă schemă de alimentare cu apă dintr-un puț cu o pompă submersibilă.

• De fapt, pompa, ridicarea apei din partea inferioară a puțului și asigurarea suprapresiunii în sistemul de alimentare cu apă.

Pentru a clarifica: pompele de suprafață, în principiu, pot fi de asemenea utilizate pentru organizarea alimentării cu apă suburbană; totuși, adâncimea la care pot ridica apa este limitată în cel mai bun caz la 7-8 metri. Motivul constă în legile fundamentale ale fizicii. Vacuumul absolut al țevii este capabil să ridice coloana de apă cu 10 metri la presiunea atmosferică; o pompă reală creează un vid mult mai scăzut.

• Verificați supapa la ieșirea pompei. Nu va permite ca apa care a umplut tubul să curgă din nou în fântână.
• Hidroacumulatorul - rezervor cu membrană din cauciuc elastic care separă compartimentele de apă și aer. Acest dispozitiv este capabil să acumuleze o anumită cantitate de apă, creând simultan o suprapresiune în circuit. Cu cât volumul acumulatorului este mai mare, cu atât pompa se va aprinde mai rar în timpul utilizării zilnice a sistemului de alimentare cu apă.
• Senzorul de presiune și puterea pompei de comandă a releului.

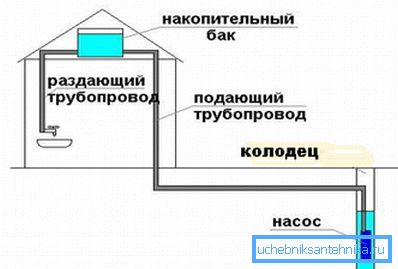

În locul unui senzor de hidroacumulare și de presiune, puteți utiliza un rezervor de stocare cu un senzor de nivel de apă ridicat la mansarda casei sau la o altitudine naturală.

Capacitatea vă permite să stocați mai multă apă; Cu toate acestea, această soluție nu este lipsită de defecte.

1. Tipic pentru o suprapunere a fasciculului de lemn de la o țară nu este proiectată pentru o încărcătură de câteva sute de kilograme creată de rezervor.
2. Capul în circuit va fi limitat de înălțimea rezervorului deasupra punctului de admisie a apei (de obicei 2,5 - 5 metri). Acest lucru este suficient pentru a vă asigura că mixerele cu aeratoare și cisternele de toaletă funcționează. Robineții de admisie ai mașinilor de spălat, senzorii de presiune ai încălzitoarelor instantanee de apă și alte dispozitive sunt capabile să funcționeze la o suprapresiune de cel puțin 0,3-0,6 kgf / cm2.
3. O cantitate mare de apă la o tragere mică de apă va însemna că apa va începe să stagneze. În fântână, este actualizată continuu datorită migrației apelor subterane; în același rezervor ar putea începe să înflorească.

tuburi

Soluția optimă pentru instalarea sistemului de alimentare cu apă din fântână către casă este o țeavă de polietilenă la fitinguri de compresie. Argumente?

Vă rog.

• Polietilena nu se teme de deplasare și mișcare a solului: este elastic.
• Elasticitatea este menținută la temperaturi negative. Dacă apa îngheață în țeavă, conectorul de gheață nu-l va rupe, ci va extinde puțin. După ce instalațiile de decongelare se vor întoarce la dimensiunea originală.
• Instalația nu necesită alte unelte decât un cuțit miter. Toate fitingurile sunt asamblate manual.

Reguli de instalare

Nu există prea multe reguli de urmat atunci când construiți un sistem autonom de alimentare cu apă cu propriile mâini.

• Atât conducta dintre casă și puț, cât și intrarea în puț trebuie să fie sub nivelul înghețării solului.

Sfat: în cazul în care, din anumite motive, acest lucru nu este posibil, conducta este ambalată într-o carcasă termoizolantă, cu un cablu de încălzire autoreglabil introdus în ea.

• La punctul inferior al conductei este de dorit să se asigure o supapă de evacuare pentru drenajul său complet. Instrucțiunea este relevantă în primul rând pentru casele care nu sunt încălzite în timpul iernii.

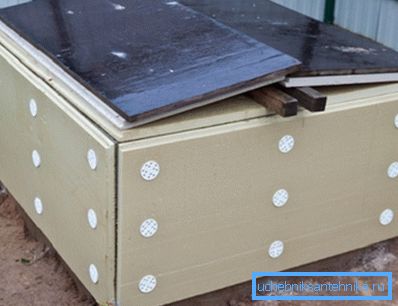

• Găurile sunt închise din resturi și izolate pentru a evita înghețarea.

Senzorul de presiune este calibrat astfel încât pompa să pornească la o presiune de H / 10 + 1 kgf / cm2. Înălțimea punctului superior al sistemului de alimentare cu apă față de senzor în metri este luată pentru H. Presiunea de oprire a pompei este mai mare cu 1,5-2 kgf / cm2.

Pompa este atârnată la o distanță de aproximativ un metru de fundul puțului. În acest caz, nu va suge praf și nisip.

Un filtru de fund cu mai multe straturi de nisip și moloz este aranjat în partea inferioară a puțului. Fundul noroios este în plus acoperit cu un scut de bord. Pentru construcția sa este mai bine să folosiți zada rotundă.

Selectarea pompei

Care ar trebui să fie pompa submersibilă în puț pentru alimentarea cu apă?

În primul rând, vom formula sarcinile cu care se confruntă pompa.

1. Ar trebui să necesite o întreținere minimă și să aibă un timp maxim de revizie.
2. El va transporta apă pură cu o cantitate minimă de materie suspendată.

Vom trage acum la tipurile de pompe. Există doar trei dintre ele în sectorul de piață care ne interesează.

Membrană (vibrații)

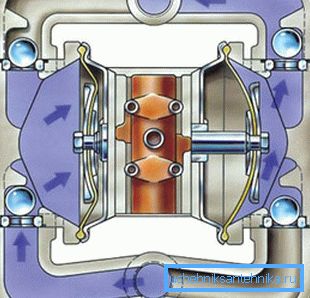

La baza designului său se află o cameră de lucru cu pereche de supape de reținere, un solenoid cu miez feromagnetic încărcat cu arc și una sau două membrane elastice.

Cum funcționează această schemă?

1. Solenoidul este alimentat.
2. Inductanța generează un câmp electromagnetic care conduce miezul împreună cu o membrană atașată la acesta. Membrana creează presiune excesivă în camera de lucru; excesul de apă este forțat în ieșire printr-o supapă de reținere deschisă. A doua supapă - închisă - blochează deplasarea apei în conducta de admisie.
3. După ce se scoate energia de la solenoid, arcul îl returnează în poziția inițială. În acest caz, poziția supapelor de reținere este inversată, astfel încât apa să nu fie scoasă din ieșire, ci din conducta de admisie.
4. Ciclul se repetă.

Principalul avantaj al pompei de vibrații este prețul scăzut, cu performanță moderată și cap bun. Prezentăm caracteristicile unui râu de membrană care este foarte comun în spațiul post-sovietic.

Vestea proastă este că pentru scopurile noastre acest dispozitiv, la fel ca toate pompele cu diafragmă, nu este absolut potrivit.

• Resursa resurselor este limitată la unul până la doi ani. Membranele elastice sunt deformate mecanic în fiecare ciclu de lucru; cu o frecvență de vibrație de aproximativ 100 de hertzi, nu este surprinzător faptul că după o perioadă de timp au nevoie de înlocuire.
• Vibrația conduce la o înțepătură accelerată a puțului.
• În cele din urmă, o capacitate de 400 litri pe oră poate fi suficientă numai cu o cantitate minimă de apă și un acumulator foarte capac.

vârtej

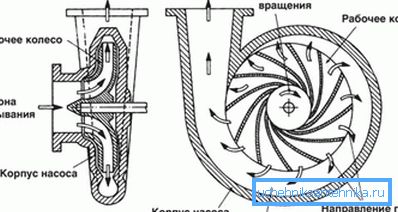

Baza pompei de vârtej este un rotor centrifugal cu un spațiu minim între acesta și cochlea (carcasa pompei). Când rotorul se rotește la periferia sa, se creează o suprapresiune semnificativă; de-a lungul axei, respectiv se produce o scurgere. Este suficient să conectați duzele de admisie și evacuare la punctele corespunzătoare ale carcasei pentru a organiza o pompare stabilă și rapidă a apei.

Sistemul de turbionare:

1. Oferă performanțe ridicate la valori ridicate ale presiunii și dimensiuni modeste ale pompei.

Important: în cazul unui puț, dimensiunile - înălțimea și diametrul unui potențial cumpărător nu sunt cruciale.

1. Faceți aparatul extrem de sensibil la cantitatea și dimensiunea impurităților. Norma pentru o pompă de vârtej nu este mai mare de 30 grame de suspensii pe metru cub de apă. Depășirea acestei cantități duce la uzura accelerată a mecanicii cu o scădere concomitentă a capului și performanță.

Centrifugă multistrat

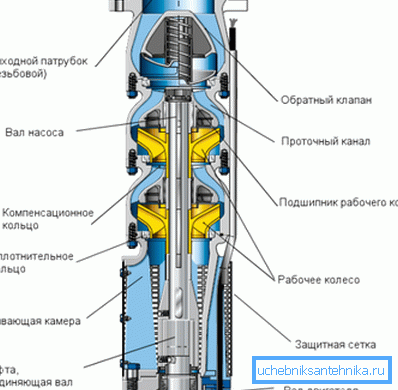

Inițial, schema centrifugală cu mai multe etape a pompei a fost dezvoltată pentru puțuri: este dificil să se obțină o ieșire mare a capului datorită diametrului limitat. Cu toate acestea, va fi cea mai bună soluție pentru fântână.

Ideea de bază este că pe un arbore rotit de un singur motor electric, există mai multe rotoare. Intre ele si corpul ramane un decalaj destul de mare, ceea ce face dispozitivul insensibil la un numar mare de suspensii.

Problema însoțitoare - scăderea inevitabilă a presiunii - a fost rezolvată simplu și grațios: camerele (difuzoarele) tuturor rotoarelor sunt conectate în serie cu mișcările din carcasă. Ca rezultat, capul generat de toate rotoarele este însumat minus micile pierderi la rezistența hidraulică a pompei în sine.

Cap și performanță

Capul pompei trebuie să fie cu 30 de metri mai mare decât diferența de înălțime dintre acesta și partea superioară a sistemului de alimentare cu apă. Deci, dacă pompa este scufundată la 12 metri și vârful robinetelor de alimentare cu apă din casă este situat la 4 metri deasupra nivelului solului, ar trebui să cumpărați un dispozitiv cu o presiune nominală de 12 + 4 + 30 = 46 m.

Performanța în litri pe minut este calculată aproximativ la 5 litri pe persoană. Deci, pentru o familie de trei, aceasta va fi de 3 * 5 = 15 l / min, sau 0,9 m3 / oră.

Reamintim: cu o creștere a capacității hidroacumulatorului, cerințele privind performanța pompei pot fi reduse semnificativ.

concluzie

Sperăm că recomandările noastre vor putea ajuta cititorul în proiectarea și construirea propriului sistem autonom de alimentare cu apă. Videoclipul din acest articol, ca întotdeauna, conține materiale suplimentare. Mult noroc!
