Presiunea apei în sistemul de alimentare cu apă: unități de

Care este presiunea apei în alimentarea cu apă rece sau caldă? Cum se fac măsurătorile de presiune? Există limite de reglementare a valorii sale? În acest articol vom încerca să răspundem la aceste întrebări și, în același timp, să învățăm cum să calculăm scăderea presiunii într-un sistem de alimentare cu apă cu parametri cunoscuți.

Unități

Mai întâi, aflați ce unități de presiune a apei în sistemul de alimentare cu apă sunt utilizate în prezent.

atmosferă

Această unitate corespunde presiunii atmosferice la nivelul mării. Aici, totuși, există o subtilitate mică: este vorba despre suprapresiune relativă la atmosferă. Valoarea sa într-o conductă de apă de 0,2 atmosfere, indicată printr-un manometru, corespunde unei valori absolute de 1,2 atmosfere.

Util: în loc de atmosfera cuvântului, se folosește adesea un concept echivalent - kgf / cm2. Sensul fizic al unității este forța cu care masa de 1 kg în timpul accelerării gravitației de către pământ se va apăsa pe o suprafață de 1 cm2.

Bara

Unitatea de măsură depășită, împrumutată din sistemul de măsurare GHS utilizat înaintea SI. Este suficient să știți că bara este aproximativ (cu o precizie de aproximativ 2%) egală cu atmosfera. Destul de des, un manometru pentru măsurarea presiunii apei într-un sistem de alimentare cu apă are două scale - în bare și megapascale.

mPa

Pascal corespunde unui nouton pe metru pătrat de suprafață. Deoarece masa unui kilogram apasă pe bază cu o forță de 9,8 Newtoni, 1 megapascal aproximativ corespunde cu 9,8 kgf / cm2. Uneori această valoare este rotunjită la 10.

Presiunea pe cap

Conceptul de cap, măsurat în metri, înseamnă înălțimea unei coloane de apă corespunzătoare unei anumite suprapresiuni. Cum să aflăm presiunea la indicațiile cunoscute ale manometrului în kgf / cm2? Este suficient să le multiplicați cu 10: o atmosferă excesivă poate ridica o coloană de apă cu 10 metri.

măsurători

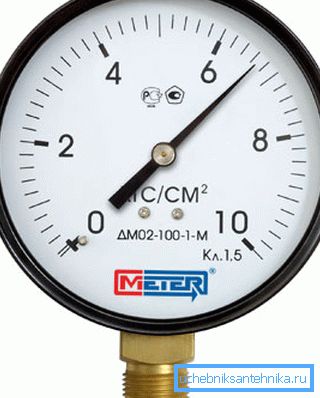

Un dispozitiv pentru măsurarea presiunii apei într-un sistem de alimentare cu apă este cunoscut ca un manometru. Prețul celor mai accesibile manometre începe de la aproximativ 150-200 de ruble; cu toate acestea, dispozitivele digitale pot costa în unități și chiar zeci de mii.

Modul de măsurare a parametrului care ne interesează cu mâinile noastre este absolut simplu:

1. Un dispozitiv înfășurat cu inul sau alt material de etanșare este înșurubat în supapa de comandă..
2. Valva se deschide și apoi se decolează.

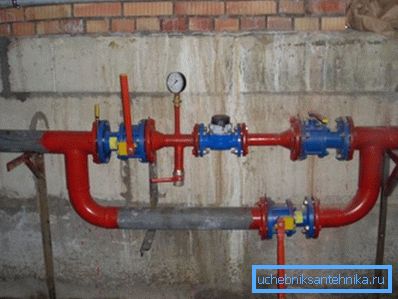

Supapele de verificare pentru efectuarea măsurătorilor sunt prezente întotdeauna în ansamblul liftului (debit, retur și amestec după ascensor) și în contorul de apă (de obicei înainte și după contor). Dacă este necesar să scoateți măsurarea într-un punct arbitrar din sistemul de alimentare cu apă, acest lucru este ușor de realizat prin înșurubarea manometrului în loc de ștecher într-unul din stâlpi și prin lansarea acestuia.

Ca întotdeauna, există o serie de subtilități.

• Pentru a face o imagine detaliată a activității sistemului de alimentare cu apă, măsurătorile ar trebui efectuate la vârful de pompare a apei în orele de seară.

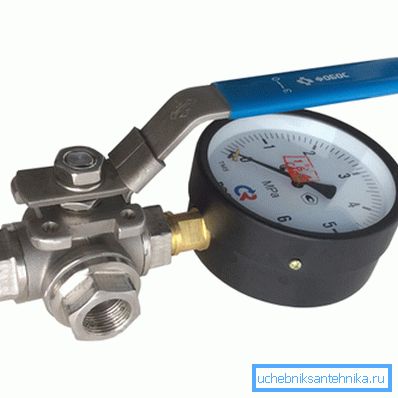

• Un dispozitiv care este conectat în mod constant la sistemul de alimentare cu apă se lipsește adesea: săgeata este blocată într-o singură poziție. Pentru a împiedica acest lucru, în loc de supapa de control, este instalată o supapă cu trei căi, cu o gaură de scurgere, care permite măsurarea apei din corp.

• Firele din alamă ale unui dispozitiv detașabil continuu se scot rapid. O instrucțiune simplă va ajuta la rezolvarea problemei: alimentați manometrul cu un cablu de prelungire din oțel.

standarde

Iată normele de presiune a apei în sistemul de alimentare cu apă din SNiP curent 2.04.01-85.

Deoarece este ușor de calculat, presiunea apei în alimentarea cu apă a orașului poate diferi, în general, de valoarea sa la etajul superior cu doar 0,25 MPa, ceea ce corespunde unui cap de 25 de metri. Cu o înălțime mai mare a clădirii, pomparea intermediară trebuie montată la etajele de mijloc.

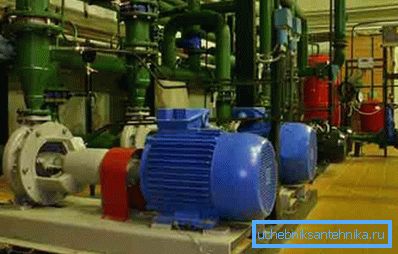

Cu toate acestea: în practică, toate stațiile de pompare cunoscute autorului sunt situate în subsolul casei sau într-o clădire separată. Când se lucrează la primele etaje la punctele de demontare, poate fi de 8 - 9 kgf / cm2.

În practică, valorile tipice de presiune în autostrăzi și autostrăzi sunt după cum urmează:

• Apa rece - 3 - 4 kgf / cm2.
• Apă caldă menajeră - 3,5 - 6,5 kgf / cm2.

Presiune de presiune

Când apa curge prin țeavă, presiunea la ieșire va fi mai mică decât la intrare.

Căderea este determinată de mai mulți factori:

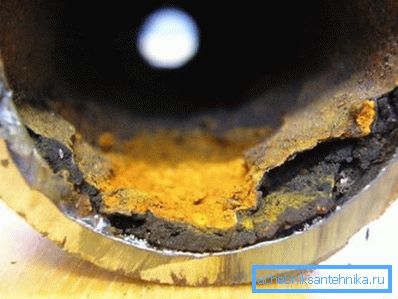

1. Diametrul țevii.
2. Lungimea lui.

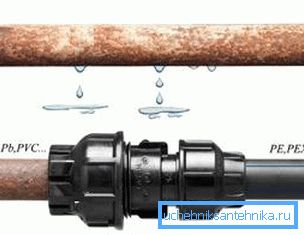

3. Grosimea pereților săi.

1. Debitul în el.

Pentru calcul, se folosește formula H = iL (1 + K).

În el:

• H - scădere de presiune în metri. Pentru ao traduce în atmosferă, este suficient să divizăm valoarea rezultată cu 10.
• i - pantă hidraulică, determinată de diametru, materialul țevii și viteza de curgere în acesta.
• L este lungimea țevii în metri.
• Coeficientul K - pentru sistemele de alimentare cu apă potabilă este estimat la 0,3.

Unde să luați valoarea pantei hidraulice? În așa-numitele mese Shevelev. Dăm un fragment al uneia dintre ele, relevant pentru noua dimensiune a conductei de oțel D15.

Valoarea 1000i este o pantă hidraulică cu o lungime de țeavă de 1 km. Pentru a calcula valoarea lui i pentru un metru curent, este suficient să îl împărțiți cu 1000.

Astfel, pentru conducta de oțel DU15 cu o lungime de 25 metri și debit de apă de 0,2 l / s prin aceasta, căderea de presiune va fi (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metri, ceea ce corespunde diferenței presiune de 1,17 kgf / cm2.

concluzie

Sperăm că informațiile propuse vor ajuta cititorul în implementarea propriilor proiecte. Pentru a afla mai multe despre cât de multă presiune a apei în alimentarea cu apă este considerată normă, videoclipul din acest articol va permite. Mult noroc!
