Reglarea comutatorului de presiune a apei pentru pompă

Comutatorul de presiune este un element cheie în automatizarea pompei sau a stației de pompare, dă un semnal pentru pornirea și oprirea pompei. În funcție de producător și model, setările din fabrică pot fi diferite, dar, de regulă, pragul inferior pentru pornirea pompei este setat la o presiune de 1,4-1,8 bari, iar pragul de oprire este de 2,5-3 bari. Dar, uneori, aceste praguri de funcționare a setărilor nu sunt suficiente pentru funcționarea normală a dispozitivelor sanitare, deci este necesar să se adapteze comutatorul de presiune a apei pentru pompă, pentru a alege parametrii individuali pentru activarea și dezactivarea acestuia.

Proiectare și principiu de funcționare

Înainte de a începe configurarea releului, trebuie să înțelegeți designul și principiul muncii sale. Proiectarea releului este destul de simplă și constă din contacte, placă cu arc, care este afectată de presiunea apei.

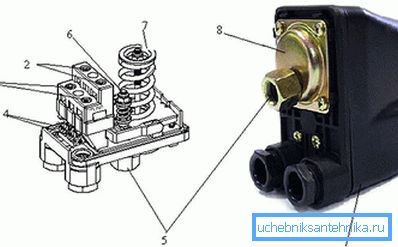

1. Locuințe.
2. Grup de contact pentru conectarea pompei.
3. Terminale pentru conectarea la rețea.
4. Terminale de legare la pământ.
5. Piuliță pentru conectarea releului la rețeaua de alimentare cu apă.
6. Reglarea presiunii diferențiale a arcului.
7. Reglare presiune minimă a presiunii.
8. Nodul în care se află pistonul și membrana.

Pe o bază metalică este fixată la un capăt al unei platforme metalice, care poate să se ridice și să cadă sub acțiunea pistonului. Pistonul este acționat de presiunea apei. Platforma are două arcuri (6,7), un arc mare (7) contracarează forța pistonului (apă), echilibrându-l astfel. Arcul mic (7) nu are efect imediat, dar după ce platforma se ridică la o anumită înălțime, iar imediat ce platforma atinge arcul mai mic, pistonul este contracarat de forțele ambelor arcuri și rezistența forței pistonului crește, din acel moment platforma trebuie să crească destul de puțin. contactele se deschid și pompa este oprită. Pentru deschiderea și închiderea contactelor se întâlnește o balama mică cu arc. De îndată ce platforma se ridică deasupra acestei balamale, contactele sări în jos și se deschide circuitul electric, imediat ce forța pistonului (apei) slăbește, platforma coboară și contactele se închid.

Un arc mare este responsabil pentru pornirea pompei, adică pentru limita inferioară a presiunii și cu ajutorul unui arc mic, momentul în care pompa este oprită este controlată sau, mai degrabă, diferența dintre pornire și oprire este setată.

ajustare

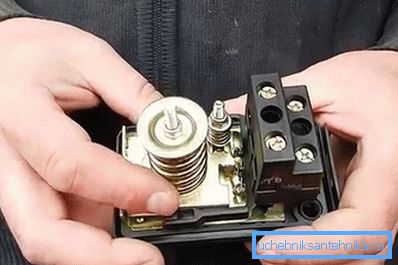

Bazat pe principiul releului, setarea acestuia este de a schimba rigiditatea dintre platformă, care este afectată de presiunea apei și contactele. Reglarea se face prin schimbarea rigidității arcului, care este fie comprimat, fie slăbit, prin reglarea piulițelor. Înainte de a începe reglajul, este necesar să fixați indicatoarele manometrului în timpul pornirii și opririi pompei. Apoi, deconectați releul din rețea și scoateți capacul carcasei. Folosind o cheie, deșurubând sau răsuciți piulițele, ajustați parametrii necesari:

• dacă este necesar doar schimbarea pragului de comutare inferior (creștere sau micșorare), atunci este necesar să apăsați sau să eliberați piulița de pe arc (7);
• pentru a mări sau a micșora limita superioară a opririi pompei, este necesar să fixați sau să deșurubați piulița de pe arc (6), când strângeți - ridicăm limita de întrerupere a pompei și atunci când deșurubăm, dimpotrivă, coborâm-o, mărind diferența dintre pornire și oprire;
• dacă trebuie să modificați simultan doi parametri, atunci limita inferioară este mai întâi ajustată cu ajutorul unui arc (7) și apoi setăm diferența folosind un arc (6);

Toate modificările trebuie monitorizate cu ajutorul unui manometru. Merită să ne gândim că prin modificarea diferenței de presiune reducem sau mărim durata pompei, iar acest lucru va apărea în funcție de schimbarea presiunii din rețeaua de alimentare cu apă. Dacă diferența de presiune este mică, presiunea din rețea va fi "netedă" fără picături vizibile, dar numărul de pornire al pompei va crește, ceea ce poate afecta durata de viață a acesteia.

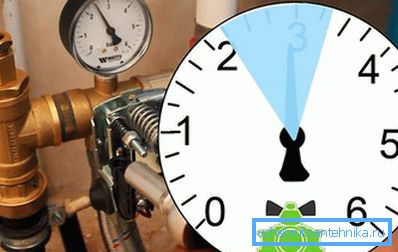

Caracteristici de reglare

La reglare, trebuie să vă amintiți că presiunea superioară nu trebuie să fie mai mare decât presiunea maximă pe care o pompă o poate crea (o puteți vedea în datele de evaluare ale pompei). Presiunea superioară nu trebuie să depășească 80% din presiunea maximă admisă pentru un anumit model, iar acești parametri sunt indicați în instrucțiunile pentru releu. De asemenea, înainte de setare, trebuie să verificați presiunea aerului din pere a rezervorului hidraulic - trebuie să fie mai mică de 0,2 bar pragul inferior al pompei. O altă cerință pentru reglare este diferența dintre presiunea de pornire și oprire, ar trebui să fie între 1-1,5 bari. Schimbând parametrii, nu puteți strânge piulițele până când se oprește, ceea ce poate duce la faptul că releul se oprește cu totul.

video

Acest videoclip arată cum să reglați comutatorul de presiune pentru o pompă:
