Rețele externe de alimentare cu apă și canalizare: cerințe

Ce SNiP pe rețelele externe de alimentare cu apă și de canalizare sunt în prezent în vigoare? Care sunt cerințele pentru designeri și instalatori care le impun? La ce materiale sunt construite instalații sanitare exterioare? Care sunt sistemele de canalizare? Să încercăm să răspundem la aceste întrebări.

Documentele de reglementare

În zona de interes pentru noi există două SNiP-uri:

• SNiP privind proiectarea rețelelor externe de alimentare cu apă și canalizare cu numărul 3.05.04-85.
• SNiP 02.04.02-84, care conține cerințe pentru construcția sursei externe de apă.

În plus: există un GOST separat pentru pregătirea desenelor de lucru ale rețelelor externe de interes pentru noi. GOST 21.604-84 a fost pusă în funcțiune la 1 iulie 1983 și rămâne valabilă până în prezent.

Să examinăm cerințele esențiale ale ambelor documente.

SNiP 3.05.04-85

Cum ar trebui să se realizeze instalarea rețelelor externe de alimentare cu apă și canalizare conform SNiP? Atunci când se deplasează elemente ale conductelor cu un strat de protecție, ar trebui utilizate metode de încărcare și transport, care să nu afecteze învelișul.

Amplasarea țevilor în șanț ar trebui să excludă pătrunderea obiectelor străine în ele. Înainte de asamblarea conductei, elementele sale sunt inspectate din interior și curățate de orice contaminare.

Atunci când asamblați o conductă fără presiune din conductele în formă de clopoțel pe un teren neuniform, acestea trebuie așezate cu orificii pe panta. Instrucțiunea este asociată cu o probabilitate mai mică de scurgere în timpul depresurizării conexiunii în acest caz.

Conexiunea directă a conductei în secțiuni drepte este verificată vizual, pentru degajare utilizând o oglindă.

Abaterile maxime admise față de poziția axelor conductelor fixate în proiect sunt:

Conductele de presiune pot fi așezate într-un arc sau o curbă blândă, sub rezerva a două condiții:

• Ele sunt montate din țevi de soclu cu garnituri de cauciuc..

• Unghiul de rotație pe fiecare priză nu depășește 2 grade unghiulare cu un diametru de până la 600 mm și un grad unghiular cu un diametru de peste 600 mm.

La modelarea prizelor, țevile sunt centrate astfel încât lățimea slotului din soclu să fie aceeași în jurul întregii circumferințe.

Tevi de oțel sudate sunt montate cu o deplasare a sudurii (drepte sau spirale) cu cel puțin 100 mm. Excepție sunt țevile cu o cusătură în interiorul și în afară.

Rețelele externe de apă și canalizare sunt prevăzute cu țevi din fontă, fără etanșări din cauciuc, cu etanșarea prizelor cu un cablu de bitum sau bitum și etanșarea cu mortar de azbociment. În mod similar, conexiunea este completă conducte de beton și beton armat.

Cu toate acestea: atunci când asamblați o conductă de diametru mic cu mâinile proprii, este mult mai ușor să utilizați etanșant siliconic sanitar pentru conducte.

SNiP 02.04.02-84

Calitatea apei furnizate pentru uz casnic ar trebui să îndeplinească toate cerințele GOST 2874-82.

Notă: Acest document este în prezent reziliat. Cerințele privind calitatea apei sunt conținute în SanPiN 2.1.4.1074-01.

Atunci când proiectați un sistem de alimentare cu apă, trebuie să urmați următoarele norme privind consumul de apă:

Capul nu trebuie să fie mai mic decât:

• La intrarea în clădirea cu o singură etapă - 10 metri.
• La intrarea în clădirea cu mai multe etaje - 10 m + 4 metri pe fiecare etaj al clădirii.
• Pe coloana stradă - 10 metri.

Dacă se construiește o clădire cu mai multe etaje într-o zonă cu clădiri joase, aceasta este alimentată cu stația de pompare proprie.

Sursele de apă pot fi:

1. Canale, râuri.
2. Lacuri, iazuri și rezervoare.
3. Wells.

Pentru industrie, este permisă utilizarea apei reziduale tratate; dar de a folosi în ciclul de producție apa care îndeplinește cerințele pentru alimentarea cu apă potabilă este interzisă.

materiale

Să vedem ce materiale o construcție masivă a rețelelor externe de alimentare cu apă și canalizare este în curs de desfășurare.

Aprovizionarea cu apă

Fonta a fost folosită pe scară largă în construcția conductelor până la sfârșitul anilor șaptezeci. Apoi s-au folosit canale de clopot pentru urmarire; etanșarea se face cu încuietori de ciment și topitură de plumb. Conductele moderne din fontă sunt echipate cu inele de etanșare din cauciuc și sunt utilizate acolo unde este necesară o rezistență mecanică ridicată.

Țevi de oțel cu o conexiune rapidă și tehnologică a genelor cu cusături sudate au înlocuit fonta cu puțin timp înainte de prăbușirea URSS. Prețul inovației este o scădere bruscă a resurselor: reparația rețelelor externe de alimentare cu apă datorită coroziunii și supraaglomerării sedimentelor este adesea necesară la 15-20 de ani de la instalare.

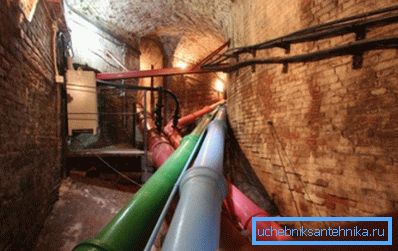

Pentru comparație: țevile din fontă folosite în construcția faimoaselor fântâni ale lui Peterhof nu s-au schimbat de la punerea în funcțiune în 1721.

În prezent, țevile din metal sunt înlocuite cu țevi de polietilenă. Conducta de presiune este conectată prin sudare la temperaturi joase: capetele genelor adiacente sunt topite și presate unul pe celălalt până când topitura de polimer se solidifică. Durata minimă de viață a soluției este estimată la 50 de ani; suprafața plasticului nu este supraaglomerată cu sedimente și asigură rezistență hidraulică extrem de scăzută.

canalizare

• De aici se remarcă fonta tradițională: până astăzi este adesea așezată scurgerea dintre puțuri.
• Țevile din beton armat sunt utilizate, de regulă, în construcția colectoarelor.
• Ceramica este folosită în principal în industrie pentru transportul efluentului chimic agresiv și a temperaturii înalte.
• Conducte de țevi din clorură de polivinil sunt utilizate masiv împreună cu fonta pentru sistemele de apă uzată cu diametru mic; dar pentru construcția colectoarelor, în plus față de betonul armat, se utilizează țevi în două straturi cu ondulație exterioară, din polietilenă.

concluzie

Enumerând materialele, am omis în mod deliberat multe tipuri de tevi relativ exotice pe care cititorul le va întâmpina cu greu în viața de zi cu zi. Informații suplimentare, ca de obicei, vor oferi un videoclip în acest articol. Mult noroc!
