Robinet cu bilă d20 - cum să nu faci o greșeală atunci când

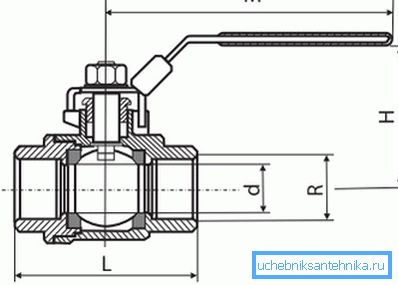

Numărul de parametri cheie care trebuie luați în considerare la selectarea supapelor este diametrul, această dimensiune trebuie să corespundă exact dimensiunilor țevii, altfel puteți uita de etanșeitatea articulației. Pentru o persoană nepregătită, o anumită confuzie poate fi cauzată de utilizarea unor astfel de denumiri ca "diametrul condițional" sau dimensiunea lumenului, astfel că este necesar să se clarifice această întrebare inițial.

Program educațional mic

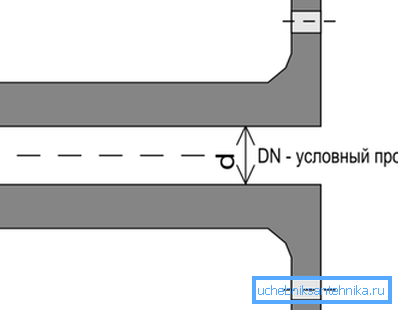

Fiecare este familiarizat cu conceptul de diametru, dar conceptul de diametru nominal (D sau DN) este folosit pentru conducte, precum și supape și supape de comandă. De exemplu, în magazinele de instalații sanitare, desemnarea unei supape cu bilă de 20 mm implică cantitatea de spațiu liber.

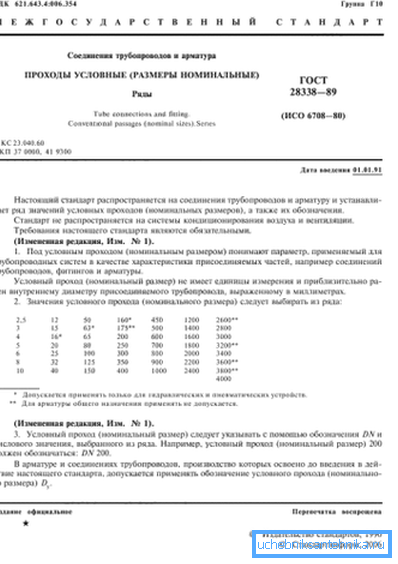

Prin acest concept se înțelege diametrul interior, rotunjit la cea mai apropiată valoare standard. O listă completă a valorilor standard ale DN poate fi găsită în GOST 28338-89, valoarea minimă este de 2,5 mm, iar maximul este de 4000 mm.

Confuzia principală rezultă din faptul că, în 99% din cazuri, diametrul intern real nu este egal cu cel nominal (condițional). Dacă, de exemplu, luăm conducta standard de gaz metan cu o dimensiune exterioară de 159 mm, atunci dimensiunea reală a spațiului va depinde de grosimea peretelui. Deci, cu o grosime de metal de 6 mm, va fi egal cu 147 mm, iar cu un perete de 8 mm - 143 mm.

Dar dacă vă uitați la valorile date în standard, se pare că același diametru nominal - DN150 (sau DN150) - este potrivit pentru ambele cazuri. Același principiu funcționează și cu dimensiuni mai mici, acest lucru fiind luat în considerare la selectarea supapelor. De exemplu, o supapă cu bilă DN 20 are o dimensiune nominală de 20 mm, ceea ce înseamnă că este adecvată numai pentru instalarea pe o țeavă cu un diametru corespunzător.

Fiți atenți! La prima vedere, o asemenea notație pare ridicolă, dar nu este. De fapt, pasul dintre valorile standard este adoptat astfel încât debitul de fiecare valoare a lumenului următor crește cu aproximativ 60-70%. Acest lucru facilitează selectarea conductei în stadiul de calcul al conductelor de apă, gaze și căldură.

Dispozitivul, selecția și montarea supapei cu bilă

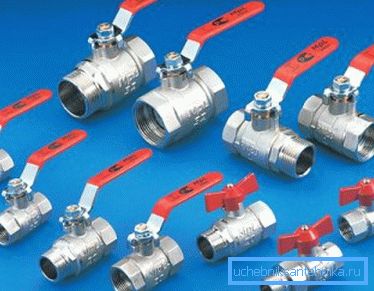

În ceea ce privește structura unui astfel de dispozitiv, acesta nu se modifică în funcție de dimensiune. Cu excepția cazului în care uneori, în locul unui buton, este instalată o transmisie electrică pentru a roti mingea, este necesar atunci când un buton mare nu poate fi rotit pur și simplu din cauza lipsei de spațiu liber.

Ce să caute atunci când alegi

O altă dificultate în alegerea unui model specific al unei supape cu bilă poate fi conversia dimensiunilor cilindrice în metrice și selectarea valorii corespunzătoare a DN (DN). De exemplu, o supapă cu bilă DN20 este potrivită pentru montarea pe o conductă VGP cu un diametru exterior de 26,8 mm, cu dimensiunea firului egală? inch.

Corespondența dimensiunilor filetului, DN și dimensiunea externă a țevii este dată în tabel.

Corespondența dintre trecerea condiționată și diametrul exterior al țevii

Fiți atenți! Tabelul prezintă date numai pentru cele mai comune dimensiuni care sunt utilizate în construcții private.

Tabelul prezintă o discrepanță semnificativă între țevi de diferite tipuri, chiar și în aceeași dimensiune a supapelor. Acest lucru se explică prin grosimea diferitelor pereți ale țevilor, precum și prin faptul că diametrul interior este indicat în bara metalică, dar pentru produsele din plastic - diametrul exterior.

Și, deși prețul unei valve simple cu bilă este mic (modelele simple de polipropilenă costă mai puțin de 200 de ruble), este mai bine să acorzi imediat atenție acestor subtilități.

Caracteristici de macarale din polipropilenă

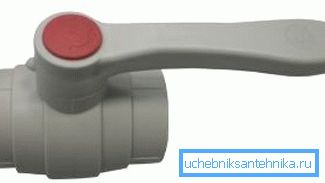

Relativ recent, robinetele cu bilă PP au apărut pe piață. În astfel de dispozitive, proiectarea părții de blocare rămâne neschimbată - aceeași minge metalică cu găuri de trecere, dar corpul este fabricat din polipropilenă. În acest caz, înainte de numărul care indică cantitatea de clearance, urmată de o abreviere care indică tipul de material utilizat.

De exemplu, supapa cu bilă PPRC 20 de intrare înseamnă că corpul este fabricat din polipropilenă tip 3 (copolimer aleator), iar diametrul nominal este de 20 mm.

Fiți atenți! Pentru instalarea unui model convențional cu o carcasă metalică, se folosesc de obicei conexiuni detașabile. În cazul analogicului PP este logic să folosiți conexiunea prin lipire.

Instrucțiunile de instalare nu diferă de conectarea țevilor PP convenționale:

• Pentru conectare se utilizează un "fier de lipit" special.. Elementul de încălzire al unui astfel de dispozitiv este proiectat astfel încât să se poată pune pe tuburi de diferite diametre. Robinetul și conducta sunt așezate pe elementul de încălzire și încălzite pentru o perioadă scurtă de timp;

• după care trebuie să scoateți rapid cele două elemente din fierul de lipit și introduceți capătul tubului în robinet. În cazul în care polipropilena este încălzită suficient, atunci o parte din ea ar trebui pur și simplu să fie stinsă în timpul instalării, acest lucru este normal.

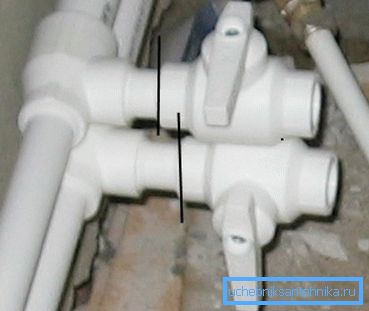

Conexiunea de mai sus este considerată cea mai simplă, dar nu este lipsită de defecte. Principalul poate fi considerat apariția unei rezistențe locale semnificative. Dacă, de exemplu, o supapă cu bilă PP 20 cu o țeavă, atunci conducta Du va fi egală cu numai 15 mm, iar în macara - 20 mm.

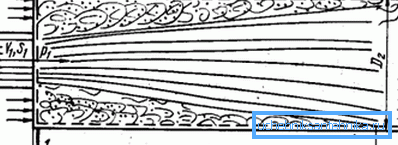

În consecință, atunci când fluxul trece prin îmbinare, datorită diferenței de diametre, turbulența va fi creată la intrare și o sarcină crescută la sudură va fi generată la ieșire.

Acest lucru poate fi evitat în 2 moduri:

• folosind o conexiune detașabilă, de exemplu, același american;

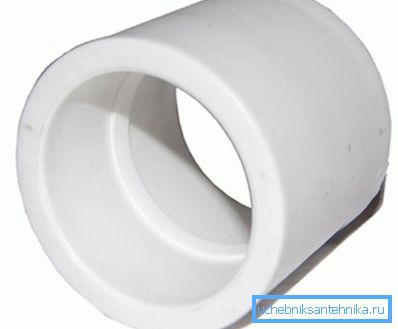

• folosind cuplajul PP, în acest caz puteți utiliza sudarea. Folosind o cuplaj vă permite să conectați țevile și robinetul la capăt, astfel încât nimic să nu interfereze cu fluxul. Nici una dintre aceste metode nu complică procesul în sine, astfel încât instalarea se poate face manual.

Rezumând

Selectarea unei supape cu bilă nu este o sarcină ușoară, așa cum pare la prima vedere. Trebuie să înțelegeți în mod clar diferența dintre astfel de concepte, cum ar fi diametrele nominale și reale, pentru a putea converti dimensiunile metrice la inch și invers.

Informațiile propuse nu vor deruta desemnarea supapelor și supapelor de control și asigură alegerea corectă. Videoclipul din acest articol este o scurtă trecere în revistă a diferitelor tipuri de supape cu bilă.
